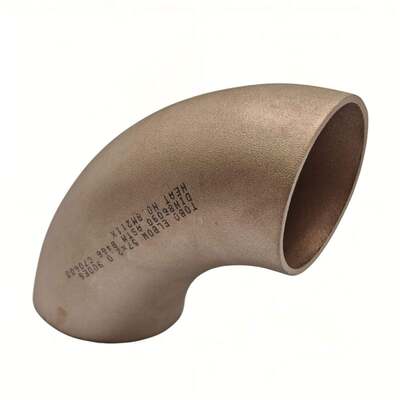

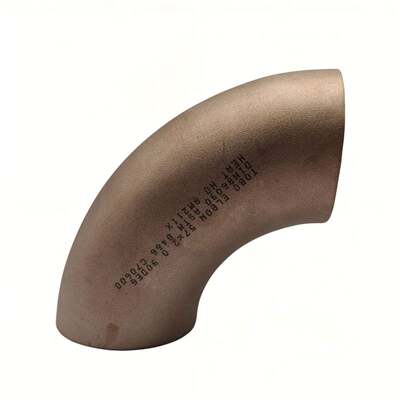

해양 등급 구리 니켈 90/10 팔꿈치 90도 길이 반지름 엉덩이 용접 부착 ASTM B466
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | 구리 니켈 팔꿈치 | 제품 유형 | 구리 니켈 팔꿈치 |
|---|---|---|---|
| 끝 연결 | 맞대기 용접, 소켓 용접, 스레드형 | 끝 유형 | 버트 접합 |
| 압 레벨 | 고압 | 품질 등급 | 확실함 |
| 마치다 | 매끄럽고 절인 부동태화 처리됨 | 종료 | 솔직한 |
| 내경 | 맞춤형 | 가공기술 | 단조 |
| 길이 | 맞춤형 | 무게 | 크기와 두께에 따라 다름 |
| 온도 범위 | -20°C ~ 300°C | 패키지 | 나무 케이스 |
| 연결 유형 | 버트 접합 | 압력 | 고압 |
제품 설명
해양 등급 구리 니켈 90/10 엘보 90도 장반경 맞대기 용접 피팅 ASTM B466
1. 제품 설명
구리 니켈 엘보는 구리-니켈 합금으로 만들어진 파이프 방향 피팅으로, 주로 배관 시스템에서 유체 흐름의 방향을 변경하는 데 사용됩니다. 일반적으로 사용되는 재료는 90/10 구리 니켈과 70/30 구리 니켈입니다. 90/10 구리 니켈 합금은 약 90%의 구리, 10%의 니켈, 소량의 철과 망간으로 구성됩니다. 해수 부식 저항성이 좋고 비용 효율성이 상대적으로 좋습니다. 70/30 구리 니켈 합금은 니켈 함량이 더 높고 강도, 내식성 및 내침식성이 더 뛰어나 더 까다로운 작동 조건에 적합합니다.
구리 니켈 엘보는 일반적으로 45°, 90°, 180° 각도로 제공됩니다. 굽힘 반경에 따라 장반경과 단반경으로 분류할 수 있습니다. 끝단 연결 유형에 따라 맞대기 용접, 소켓 용접, 나사산, 프레스, 플랜지 및 벨 엔드 유형으로 분류할 수 있습니다. 제품은 일반적으로 ASME B16.9, ASME B16.28, MSS SP-43, EEMUA 146과 같은 치수 표준에 따라 제조되며, 원자재는 ASTM B466, ASTM B467 및 기타 관련 표준을 준수할 수 있습니다.
2. 제품 응용 분야
구리 니켈 엘보는 내식성이 높은 배관 시스템, 특히 해수, 염수 및 부식성 매체 환경에서 널리 사용됩니다. 주요 응용 분야는 다음과 같습니다.
-
해양 및 조선: 해수 냉각 시스템, 소화 용수 시스템, 밸러스트 시스템, 빌지 시스템 및 가정용 해수 배관.
-
해상 석유 및 가스: 해상 생산 플랫폼, 부유식 생산 저장 및 하역 장치, 해저 파이프라인 및 해수 주입 라인.
-
담수화: 해수 취수 파이프라인, 역삼투압 공급 라인 및 염수 배출 라인.
-
발전: 응축기 냉각 시스템, 순환수 파이프라인 및 냉각수 시스템.
-
화학 산업: 염수, 부식성 액체 및 화학 매체 운송 파이프라인.
-
기타 분야: 액화 천연 가스 설비, 유압 배관, HVAC 시스템 및 일반 산업 배관 레이아웃.
3. 제품 장점
-
우수한 내식성: 해수, 염수 및 많은 비산화성 산에서 좋은 저항성을 가지며, 공식, 틈새 부식, 응력 부식 및 침식 부식에 대한 저항성이 있습니다.
-
생물 오염 방지: 구리-니켈 표면에 형성된 보호막은 해양 유기물 부착을 억제하고 파이프 막힘 위험을 줄이는 데 도움이 됩니다.
-
우수한 강도 및 인성: 더 높은 유량, 압력 변동 및 진동 피로를 견딜 수 있으며 장기간 작동에 적합합니다.
-
우수한 열전도율: 열 교환기, 응축기 및 효율적인 열 전달이 필요한 냉각 시스템에 적합합니다.
-
우수한 가공 및 용접 성능: 냉간 성형, 용접 및 설치가 용이하며 특정 다른 금속과도 연결할 수 있습니다.
-
긴 서비스 수명: 보호막이 서비스 중에 안정화되어 부식 속도가 낮고 유지 보수 비용이 절감됩니다.
-
유연한 재료 선택: 90/10 구리 니켈은 경제적이고 실용적이며, 70/30 구리 니켈은 더 심각한 부식 및 침식 조건에 적합합니다.
4. 제품 기능
-
유체 방향 변경: 배관 시스템에서 45°, 90° 또는 180° 방향 변경을 달성하는 데 사용됩니다.
-
파이프 오프셋: 복잡한 공간 내에서 파이프 오프셋, 불일치 수정 및 재배열을 가능하게 합니다.
-
파이프 연결: 용접, 프레스 피팅, 나사산 또는 기타 방법을 통해 파이프를 안정적으로 연결하여 밀봉된 배관 시스템을 형성합니다.
-
난류 감소: 장반경 엘보는 더 부드러운 유체 전환을 제공하여 난류, 압력 강하 및 마모를 줄입니다.
-
내식성 조인트 제공: 고부식성 매체에서 핵심 연결 피팅 역할을 하여 전체 배관 시스템의 서비스 수명을 연장합니다.
5. 주요 기술 매개변수
| 매개변수 | 사양 |
| 재료 등급 | UNS C70600, UNS C71500 |
| 일반 합금 | 90/10 구리 니켈, 70/30 구리 니켈 |
| 각도 | 45°, 90°, 180° |
| 굽힘 반경 | 장반경, 단반경 |
| 공칭 크기 | DN15 ~ DN600, 1/2인치 ~ 24인치 |
| 벽 두께 | Sch5S, Sch10S, Sch40S, Sch80S, Sch160S, XS, XXS |
| 끝단 연결 | 맞대기 용접, 소켓 용접, 나사산, 프레스, 플랜지, 벨 엔드 |
| 치수 표준 | ASME B16.9, ASME B16.28, MSS SP-43, EEMUA 146 |
| 원자재 표준 | ASTM B466, ASTM B467 등 |
| 화학 성분 (90/10) | 니켈: 9.0% ~ 11.0%, 철: 1.0% ~ 1.8%, 망간: ≤1.0%, 구리: 잔량 |
| 화학 성분 (70/30) | 니켈: 29.0% ~ 33.0%, 철: 0.4% ~ 1.0%, 망간: ≤1.0%, 구리: 잔량 |
| 인장 강도 | 90/10 약 303 MPa ~ 414 MPa; 70/30 약 380 MPa ~ 550 MPa |
| 항복 강도 | 90/10 약 110 MPa 이상; 70/30 약 170 MPa 이상 |
| 신율 | 일반적으로 30% 이상 |
| 밀도 | 약 8.94 g/cm³ |
| 열전도율 | 약 29 ~ 45 W/(m·K) |
| 해수 부식률 | 일반적으로 0.025 mm/년 미만, 보호막이 안정화된 후 더 낮음 |
| 작동 온도 | 일반 해수 시스템 약 -20°C ~ 120°C; 프레스 연결 권장 -20°C ~ 95°C, 최대 110°C |
| 압력 등급 | 프레스 타입 일반적으로 PN16; 맞대기 용접 타입은 벽 두께 및 표준에 따라 Class 150 ~ 2500까지 도달 가능 |
자주 묻는 질문
1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제=1000USD, 50% T/T 선불, 선적 전 잔금.
