CuNi 90/10 구리 니켈 팔꿈치 45/90도 LR 해수 경식 저항성 ASME B16.9
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | 구리 니켈 팔꿈치 | 벽 두께 | 일정에 따라 다름(예: SCH 10, SCH 40) |
|---|---|---|---|
| 길이 | 맞춤형 | 표준 | ASTM B466, ASTM B111, ASTM B466 |
| 표면 | 매끄러운 | 온도 수준 | 고온 |
| 패키지 | 나무 상자, 팔레트, 기타 등등. | 끝 유형 | 버트 접합 |
| 제품 | 구리 니켈 팔꿈치 | 연결 유형 | 맞대기 용접 또는 소켓 용접 |
| 직경범위 | 1/2인치 ~ 24인치 | 얼굴 유형 | 스레드 끝 / 일반 끝 / 홈이 있는 끝 |
| 맞춤형 지원 | OEM, ODM, OBM | 맞춤형 | 맞춤형 지원 |
| 크기범위 | 1/2인치 ~ 48인치 | 등급 | 쿠퍼 |
제품 설명

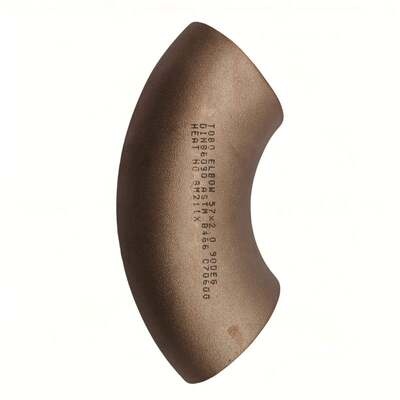

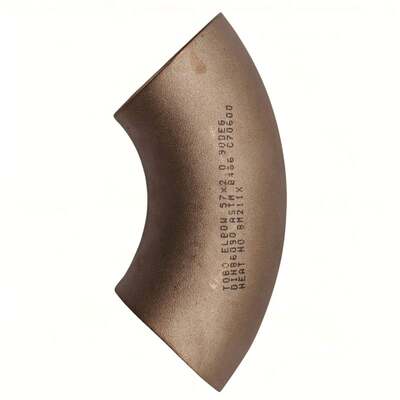

CuNi 90/10 구리 니켈 엘보 45/90도 LR 해수 부식 방지 ASME B16.9
1. 제품 설명
구리 니켈 엘보는 구리-니켈 합금으로 만들어진 파이프 피팅으로, 주로 배관 시스템에서 유체 흐름의 방향을 변경하는 데 사용됩니다. 이 제품은 일반적으로 90/10 구리 니켈 또는 70/30 구리 니켈로 제조되며, 일반적인 굽힘 각도는 45°, 90°, 180°입니다. 구리 니켈 엘보는 맞대기 용접, 소켓 용접, 나사산, 프레스 및 벨 엔드 연결을 포함한 다양한 방법을 통해 파이프에 연결할 수 있습니다. 이들은 조선, 해양 공학, 담수화 및 발전용 배관 시스템에 널리 사용됩니다.
90/10 구리 니켈 합금은 주로 구리 90%와 니켈 10%로 구성되어 강도, 내식성 및 비용 효율성의 효과적인 균형을 제공합니다. 해수를 취급하는 다양한 유체 시스템의 표준 재료입니다. 70/30 구리 니켈 합금은 더 높은 강도와 우수한 내식성을 제공하여 더 까다로운 작동 조건에 적합합니다.
2. 제품 응용 분야
구리 니켈 엘보는 뛰어난 해수 내식성이 요구되는 배관 시스템에 주로 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.
-
해양 및 조선: 해수 냉각 시스템, 소화수 시스템, 밸러스트 라인, 빌지 시스템.
-
해상 석유 및 가스: 생산 플랫폼, 해저 파이프라인, 부유식 생산 저장 및 하역 장치.
-
담수화 플랜트: 해수 취수, 역삼투압 공급 라인, 염수 배출.
-
발전: 응축기 냉각 시스템, 순환수 파이프라인.
-
화학 처리: 부식성 유체 취급 시스템.
-
일반 배관 레이아웃: 파이프 오프셋, 유체 방향 변경 및 배관 시스템의 공간 배열 조정.
또한 구리 니켈 엘보는 항공 우주 유압 튜브, 자동차 브레이크 라인 및 HVAC 시스템에도 사용됩니다.
3. 제품 장점
-
뛰어난 내식성: 구리-니켈 합금은 염수, 염수 및 비산화성 산에서 탁월한 내식성을 제공하며, 구멍 부식, 틈새 부식 및 응력 부식 균열에 저항합니다.
-
생물 오염 방지: 구리-니켈 합금의 보호 표면 필름은 해양 유기물 부착을 효과적으로 억제하여 파이프 막힘 및 유지 보수 요구 사항을 줄입니다.
-
우수한 열전도율: 특히 효율적인 열 전달이 필요한 열 교환기 및 응축기에 유익합니다.
-
높은 강도 및 내구성: 70/30 합금은 90/10보다 강하며 항복 강도는 약 150 MPa로 더 높은 유량 및 압력을 처리할 수 있습니다.
-
우수한 가공성: 구리-니켈 합금은 쉽게 가공 및 용접할 수 있으며 강철과 성공적으로 용접할 수도 있습니다.
-
장기적인 구조적 무결성: 보호 표면 필름은 시간이 지남에 따라 계속 발달하여 낮은 부식 속도와 감소된 유지 보수 비용을 제공합니다.
-
비용 효율성: 90/10 구리 니켈은 비교적 경제적인 비용으로 우수한 성능을 제공하여 산업에서 가장 널리 사용되는 구리-니켈 등급입니다.
4. 제품 기능
-
유체 방향 변경: 구리 니켈 엘보는 배관 시스템에서 유체 흐름의 방향을 변경하는 데 사용되며, 45°, 90°, 180°를 포함한 다양한 각도로 제공됩니다.
-
파이프 오프셋: 복잡한 공간 배열 요구 사항을 수용하기 위해 배관 레이아웃에서 파이프 오프셋 및 재배치를 가능하게 합니다.
-
파이프 연결: 용접, 프레스 피팅 또는 나사산을 통해 두 개의 파이프 섹션을 안정적으로 연결하여 밀봉된 배관 시스템을 형성합니다.
-
난류 감소: 긴 반경 엘보는 더 부드러운 유체 전환을 제공하여 시스템 구성 요소의 난류 및 마모를 줄입니다.
-
부식 방지: 부식성이 높은 매체에서 부식 방지 연결 역할을 하여 시스템 서비스 수명을 연장합니다.
5. 주요 기술 매개변수
| 매개변수 | 사양 |
| 재료 등급 | UNS C70600 (90/10 구리 니켈), UNS C71500 (70/30 구리 니켈) |
| 재료 표준 | ASTM B466, ASME SB466 |
| 치수 표준 | ASME B16.9, ASME B16.28, MSS-SP-43, EEMUA 146 |
| 유형 | 45°, 90°, 180° 엘보; 긴 반경, 짧은 반경 |
| 공칭 크기 | 1/2인치 ~ 24인치, DN15 ~ DN600 |
| 벽 두께 | Sch5S, Sch10S, Sch40S, Sch80S, Sch160S, XS, XXS |
| 끝 연결 | 맞대기 용접, 소켓 용접, 나사산, 프레스, 벨 엔드 |
| 화학 성분 (90/10) | 구리: 균형, 니켈: 9.0% ~ 11.0%, 철: 1.0% ~ 1.8%, 망간: ≤1.0% |
| 인장 강도 | 303 MPa ~ 414 MPa |
| 항복 강도 | 약 110 MPa ~ 135 MPa |
| 신율 | 30% ~ 42% |
| 밀도 | 약 8.94 g/cm³ |
| 해수에서의 부식 속도 | ≤0.003 mm/년 |
| 최대 작동 압력 (프레스 유형) | 16 bar |
| 작동 온도 범위 | -20°C ~ 95°C, 최대 110°C |
| 압력 등급 | CL200, 400 lb, STD, Schedule 40, Class 150 ~ 2500 |
자주 묻는 질문
1. 귀사는 무역 회사입니까, 아니면 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까? 예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제≤1000USD, 100% 선불. 결제>=1000USD, 50% T/T 선불, 선적 전 잔금.
