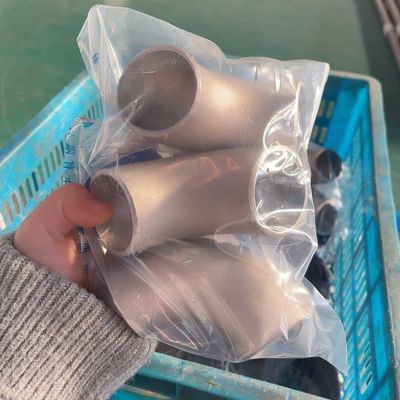

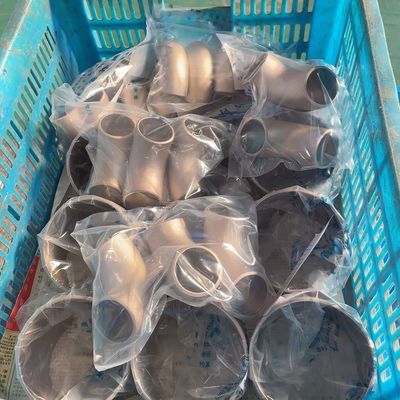

CuNi 70/30 구리 니켈 팔꿈치 90° LR ASME B16.9 고압 해상 파이프 장착

CuNi 70/30 구리 니켈 팔꿈치 90° LR ASME B16.9 고압 해상 파이프 장착

구리 니켈 팔꿈치 (Copper Nickel Elbow) 는 ASME B16을 포함한 국제 표준에 따라 설계 및 제조 된 파이프 방향 장착 장치입니다.9, DIN 86090, GB/T 12459, 그리고 EEMUA 146. 일반적인 재료는 CuNi90/10 (C70600) 및 CuNi70/30 (C71500) 이며, 연금 (O) 또는 스트레스 완화 상태에서 공급됩니다.팔꿈치는 무선 튜브 핫 푸싱 또는 통합 도형에 의해 형성됩니다., 회색이나 균열없이 연속적인 금속 곡물 흐름을 보장합니다. 발송 전에 각 조각은 차원 검사, 시각 검사 및 지정된 파괴적이지 않은 테스트를 받습니다.추적 가능한 열 수량 및 기계적 특성 시험 보고서를 동반합니다.끝 마무리에는 다양한 파이프 인터페이스 요구 사항에 맞게 바트 웰드 뷰얼 (BW), 소켓 웰드 끝 (SW), 스레드 끝 (NPT / BSP) 이 포함됩니다.

2제품 응용 프로그램

이 제품은 설계 압력이 해당 온도 클래스에 허용되는 값을 초과하지 않는 액체 또는 가스 파이프 시스템에 적합합니다.그것은 다음과 같은 엔지니어링 분야에서 표준 방향 구성 요소로 사용됩니다.:

해상 엔지니어링: 해수 승강장, 소방 및 냉각 물 루프, 반 잠수함, FPSO 및 해저 매니폴드 시스템

선박 건설: 엔진 룸의 해수 시스템, 발라스트 탱크 라인, 해군 및 상업용 선박 모두에 있는 배열 및 방화 노선.

해안 발전소 및 원자력 발전소: 오픈 사이클 순환 냉각 물, 보조 냉각 물 및 응축 추출 파이프 회전.

소금 해제 공장: RO 및 MSF 공정에서 공급 물, 소금 고집, 제품 물 전송 라인.

화학산업: 중저압 파이프라인으로 클로라이드, 유기산 또는 중립 염분 용액을 처리하며, 일반적으로 29°C에서 200°C까지의 서비스 온도가 있습니다.

3.제품 장점

1. 강력한 표준 호환성: 주요 차원 매개 변수 (O.D., 벽 두께, 중앙에서 끝, 굽은 각) 는 ASME, EN 및 GB 시스템을 완전히 준수합니다.맞춤 전환 조각 없이 다른 설계 코드의 파이프라인에 직접 교체하거나 연결할 수 있도록 하는.

2. 명확한 디자인 허용: 허용된 스트레스는 ASME 보일러 및 압력 용기 코드 섹션 II 부분 D에서 유도됩니다. 25 년 사용 기간 동안 0.5 ∼ 1.0 mm의 균일성 경화 허용을 명시적으로 계산 할 수 있습니다.신뢰성 있는 설계 기반을 제공.

3. 우수한 용접성: CuNi 합금은 전열 또는 용접 후 열 처리가 필요하지 않은 넓은 용접 열 입력 창 (0.5 ~ 2.5 kJ / mm) 을 제공합니다.그리고 용접 구역의 염화 저항은 기본 금속의 염화 저항보다 열등하지 않습니다.

4. 안정적인 배달 상태: 모든 팔꿈치는 잔류 스트레스를 완화하기 위해 용액으로 앙일링되어 균일한 미세 구조와 안정된 경도가 ≤100 HRB를 보장하며 현장 절단 또는 맷을 용이하게합니다.

5. 전체적인 품질 문서: 각 운송품은 화학 성분, 주변 온도에서 팽창 성질, 경직성,알갱이 간 경화 (ASTM G28에 따라), 및 수역학적 시험 결과, 국제 엔지니어링 프로젝트의 문서 요구 사항을 충족합니다.

4.주요 제품 사양

- 네
