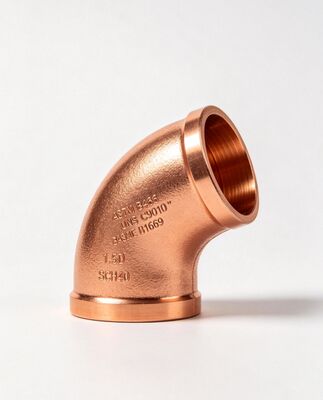

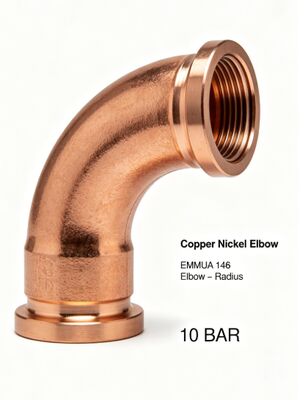

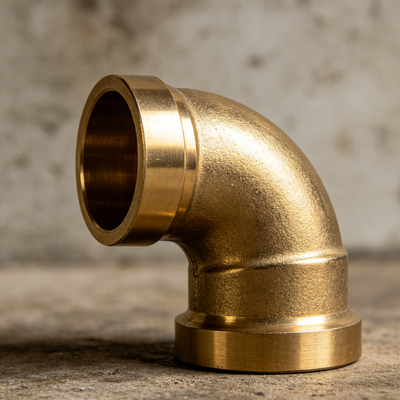

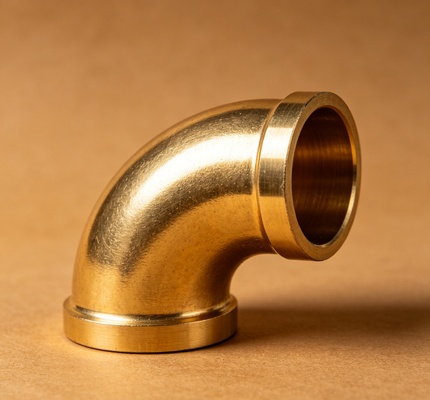

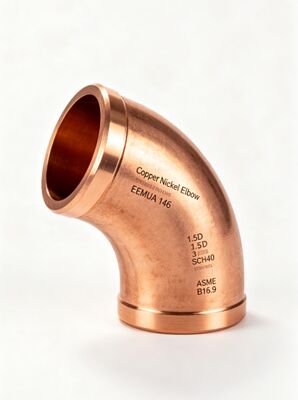

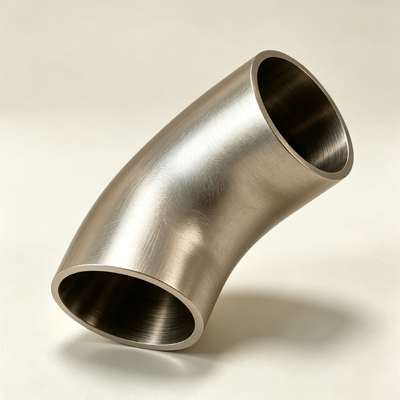

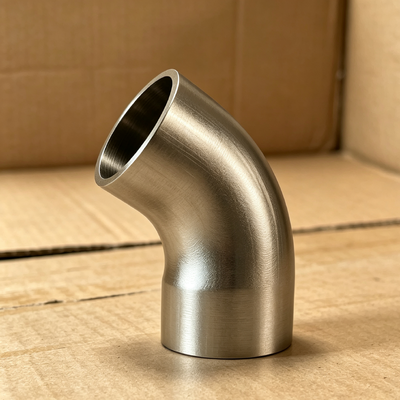

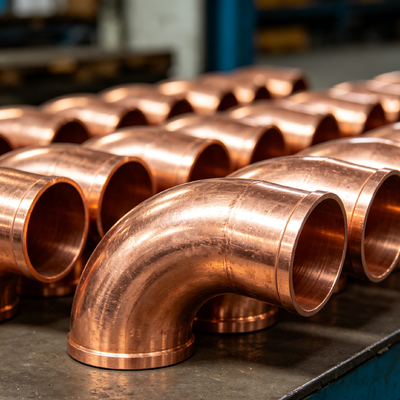

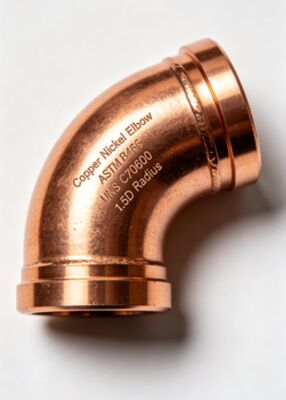

ASTM B466 CuNi 90/10 LR 엘보우 맞대기 용접 해양 굽힘 내식성 파이프 피팅
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 플랜지 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | CuNi 90/10 파이프 피팅 | 재료 | 구리 니켈 C70600(CuNi 90/10) / C71500(CuNi 70/30) |
|---|---|---|---|
| 기준 | ASTM B466 / ASTM B467 / ASME B16.9 / BS 2871 | 프로세스 | 이음매 없는 / 단조 / 주조 |
| 연결 유형 | 나사형(NPT/BSPT) / 압축 페럴 / 용접(버트 용접/소켓 용접) | 얼굴 유형 | 스레드 끝 / 일반 끝 / 홈이 있는 끝 |
| 크기 범위 | 1/8" - 4"(DN6 - DN100) | 애플리케이션 | 해양 배관 시스템 / 해수 담수화 / 해양 석유 및 가스 / 유압 장비 / 조선 |
| 표면 마감 | 광택 / 밀 마감 / 부식 방지 코팅 | ||
| 강조하다 | ASTM B466 CuNi 90/10 팔꿈치,해양 부식 방지 파이프 피팅,부트 웰드 구리 니켈 팔꿈치 |
||
제품 설명
ASTM B466 CuNi 90/10 맞대기 용접 엘보우 내식성 해양 배관 피팅
1. 제품 개요
구리 니켈 90/10 엘보우(C70600)는 중요 유체 이송 시스템을 위해 설계된 고성능 파이프 피팅입니다. 내식성 구리 니켈 합금으로 제작된 이 엘보우는 배관망에서 유체 흐름을 효과적으로 재지향시키기 위한 90도 각도 구성이 특징입니다. 심리스 및 단조 구조 모두 사용 가능하며, 고압 및 고온 조건에서 안정적인 성능을 보장합니다. 해양, 해상 및 산업용 유압 응용 분야에 이상적이며, 당사의 CuNi 엘보우는 ASTM B466 표준을 엄격하게 준수하여 치수 정확성과 재료 무결성을 보장합니다. 2. 주요 기술 매개변수매개변수
사양
| 재질 | 구리 니켈 C70600 (CuNi 90/10) / C71500 (CuNi 70/30) 선택 사항 |
|---|---|
| 표준 | ASTM B466 / ASME B16.9 / BS 2871 |
| 공정 | 심리스 단조 / 주조 |
| 연결 유형 | 나사산 (NPT/BSPT) / 압축 페룰 / 맞대기 용접 / 소켓 용접 |
| 면 유형 | 나사산 끝 / 평 끝 / 홈 끝 |
| 크기 범위 | 1/8" – 4" (DN6 – DN100) |
| 각도 | 45° / 90° / 180° 사용 가능 |
| 작동 압력 | 최대 3000 PSI (스케줄에 따라 다름) |
| 작동 온도 | -20°C ~ +150°C |
| 표면 마감 | 밀 마감 / 연마 / 부식 방지 코팅 |
| 3. 응용 분야 | 이 구리 니켈 엘보우는 다음과 같은 분야에서 널리 사용됩니다: |
해양 배관 시스템
– 선박 건조, 밸러스트 수 라인, 냉각 시스템
-
해수 담수화 플랜트– 역삼투압 공급 라인, 염수 배출
-
해상 석유 및 가스 플랫폼– 유압 제어 라인, 소화수 시스템
-
산업용 유압 장비– 고압 유체 전달
-
열 교환기 및 응축기 튜브 네트워크4. 주요 장점
-
우수한 내식성
– 해수, 기수 및 염화물 유발 공식에 대한 탁월한 성능으로 탄소강 및 순수 구리보다 훨씬 뛰어납니다.
-
생물 오염 방지 특성– 천연 구리 함량이 해양 생물 부착을 억제하여 유지 보수 빈도를 줄입니다.
-
높은 강도 및 내구성– 심리스 단조 구조는 극한의 압력 및 진동 하에서 기계적 강도를 보장합니다.
-
긴 서비스 수명– 해양 환경에서 최소한의 성능 저하로 최대 20-30년
-
완전한 추적성– 각 배치에는 EN 10204 3.1에 따른 밀 테스트 인증서(MTC)가 제공됩니다.
-
5. 제품 기능흐름 방향 변경
– 배관 레이아웃 요구 사항을 충족하기 위해 정확한 45°/90°/180° 각도로 유체 흐름을 재지향시킵니다.
-
압력 유지– 연결 지점에서 누출 없이 시스템 압력 무결성을 유지합니다.
-
시스템 유연성– 컴팩트한 장비 레이아웃에서 장애물 및 공간 제약을 우회하는 파이프라인 라우팅을 허용합니다.
-
부식 방지벽– 내부 부식 및 스케일링을 최소화하여 다운스트림 장비를 보호합니다.
-
6. 사용 지침검사
– 설치 전에 표면 결함, 치수 정확성 및 나사산 무결성을 확인하십시오.
-
준비– 파이프 끝과 피팅 소켓을 깨끗하게 청소하여 이물질, 오일 또는 습기를 제거하십시오.
-
설치 (나사산 유형)– 수나사에 적절한 나사 실란트 또는 PTFE 테이프를 바르십시오. 권장 토크 값으로 조이십시오 (균열을 피하기 위해 과도하게 조이지 마십시오).
-
설치 (용접 유형)– 자격을 갖춘 용접 절차 사양(WPS)을 따르십시오. 일반적으로 CuNi 합금에는 예열이 필요하지 않지만, 인터패스 온도가 150°C 미만인지 확인하십시오.
-
설치 후– 조인트 무결성을 확인하기 위해 작동 압력의 1.5배로 수압 테스트를 수행하십시오.
-
정기 유지 보수– 침식, 갈바닉 부식 또는 기계적 손상에 대해 주기적으로 검사하십시오.
-
7. 배송 및 납품리드 타임
– 표준 크기의 경우 15-30 영업일; 맞춤 주문의 경우 20-30일.
-
배송 방법– 주문 수량 및 긴급성에 따라 해상 운송(FCL/LCL), 항공 운송 또는 특송(DHL/FedEx/UPS)으로.
-
배송 표시– 각 상자/나무 상자에는 제품 코드, 크기, 표준 및 수량이 표시됩니다.
-
문서– 상업 송장, 포장 목록, 선하 증권, 원산지 증명서 및 밀 테스트 보고서가 각 배송과 함께 제공됩니다.
-
추적– 발송 후 24시간 이내에 추적 번호와 배송 일정이 공유됩니다.
-
8. 결제 조건조건
세부 정보
| 허용되는 방법 | T/T (전신환), L/C (신용장), 웨스턴 유니온, 페이팔 (샘플용) |
|---|---|
| 예금 | 주문 확인 시 30% 선금 |
| 잔금 | 선적 전 또는 B/L 사본 대 70% 잔금 |
| 샘플 주문 | 페이팔 또는 T/T를 통한 100% 선불 |
| 통화 | USD, EUR 또는 CNY (환율 변동에 따라 다름) |
| 9. 판매 후 서비스 – 반품, 교환 및 보증 | 보증 기간 |
– 제조 결함에 대해 선적일로부터 12개월.
-
교환 정책– 당사 QC 팀에서 확인한 부적합 제품에 대해서는 무료 교체가 발행됩니다. 결함이 당사의 책임인 경우 반품 배송 비용은 판매자가 부담합니다.
-
결함 처리– 사용 중 품질 문제가 발생하면 7일 이내에 상세한 고장 분석과 함께 기술 지원팀에 문의하십시오. 이에 따라 수리 권장 사항 또는 교체를 제공합니다.
-
고객 지원– 연중무휴 온라인 판매 후 서비스. 8시간 이내 응답 (주말 제외).
-
참고– 고객의 잘못된 주문(잘못된 크기, 각도 또는 재질)으로 인한 반품은 20%의 재입고 수수료가 부과되며, 반품 운송은 구매자 부담입니다.
-
FQA1. 귀사는 무역 회사입니까, 제조업체입니까?
저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까?
무료입니까, 아니면 추가 요금입니까? 예, 샘플을 무료로 제공할 수 있지만 운송 비용을 지불해야 합니다.
4. 지불 조건은 무엇입니까?
결제
=1000USD, 50% T/T 선불, 선적 전 잔금.
