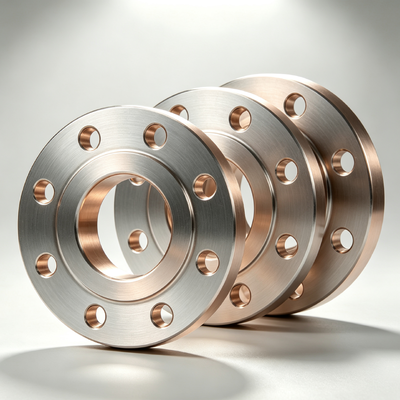

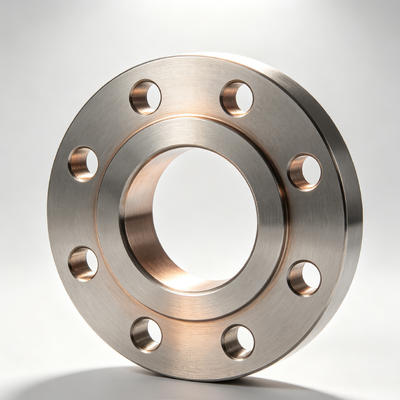

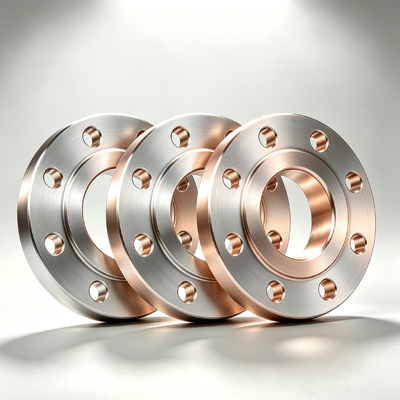

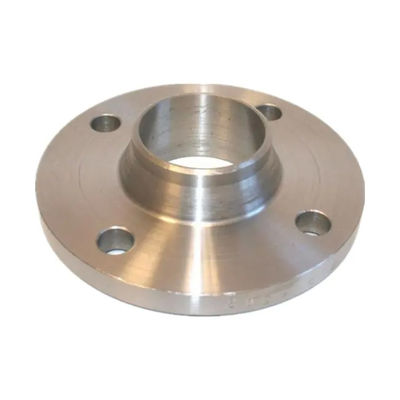

CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150 해양 해수 저항성
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 플랜지 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150 해양 해수 저항성 | 구리 함량 | 70% 구리 |
|---|---|---|---|
| 예어 | 구리 플랜지 | 인장강도 | 약 450MPa |
| 기준 | ASTM B466 | 힘 | 높은 |
| 마치다 | 솔직한 | 표면 처리 | 연마, 샌드 블라스팅 등 |
| 제품 유형 | 소켓 용접 플랜지 | 두께 | Sch5s, Sch10s, Sch40s, Sch80s 등 |
| 패키지 | 목재 케이스, 팔레트 등 | 유형 | 슬립온, 웰드 넥, 블라인드, 나사형 |
| 점검 | 100% X- 레이, 염료 침투제, 초음파 | 수업 | 150, 300, 600, 900, 기타 등등. |
| 사용 | 기계의 부분 | 압력 등급 | 150#, 300#, 600#, 900#, 1500#, 2500# |
| 강조하다 | 큐니 70/30 가조 플랜지,해수 저항 플랜지,ASME B16.5 소켓 용접 플랜지 |
||
제품 설명
CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150 해수 저항성
1. 제품 설명
구리 니켈 플랜지는 구리-니켈 합금 시스템, 특히 90/10 (UNS C70600, BFe10-1-1) 및 70/30 (UNS C71500, BFe30-1-1) 등급으로 제조된 파이프 연결 부품입니다. 이 합금은 해수, 기수 및 다양한 염화물 함유 산업 매체에 대한 우수한 내성을 특징으로 합니다. 제조 공정은 결정립 구조를 정제하기 위한 열간 단조로 시작하여 균질화를 위한 용체화 열처리, 그리고 정확한 치수 준수를 달성하기 위한 정밀 CNC 선삭, 밀링 및 드릴링으로 이어집니다. 표면 마감에는 산 세척 및 부동태화가 포함되어 내장된 철 및 산화물을 제거하고 안정적인 산화구리 필름을 촉진합니다. 각 플랜지는 내부 및 표면 무결성을 보장하기 위해 초음파 및 자분 탐상 검사를 거칩니다. 치수 표준은 ASME B16.5, EN 1092-1, GB/T 9119 및 EEMUA 145를 따르며, 영구 레이저 마킹은 용해부터 완제품까지 완전한 추적성을 제공합니다.
2. 제품 응용 분야
핵심 산업:
-
상업용 선박 및 해양 엔지니어링: 컨테이너선, 벌크 캐리어, 유조선, 크루즈선 및 페리선의 해수 냉각 루프, 평형수 관리, 갑판 소화 시스템 및 보조 해수 서비스.
-
해양 에너지 부문: 고정식 플랫폼 및 부유식 생산 설비의 해수 리프트 및 소화수 딜루지 시스템, 열 교환기 냉각 번들 및 물 주입 파이프라인.
-
수처리 및 담수화: 열(MSF/MED) 및 막(RO) 담수화 플랜트 모두에서 취수, 전처리, 염수 배출 및 투과수 이송 라인.
-
발전: 해안 발전소의 복수기 및 보조 냉각기를 위한 단일 통과 및 재순환 해수 냉각 시스템.
-
산업 공정: 부식성 매체를 취급하는 화학, 석유화학 및 식품 가공 플랜트의 열 교환기, 증발기 및 응축기.
-
양식업: 어류, 새우 및 조개류 양식 운영을 위한 고용량 해수 공급 시스템.
일반적인 응용 시나리오:
-
펌프 흡입 및 배출 연결.
-
밸브 및 스트레이너 설치.
-
열 교환기 튜브 번들 접근 지점.
-
파이프라인 차단 및 향후 확장 연결.
3. 제품 장점
-
주요 연결: 플랜지는 두 개의 파이프 끝을 연결하거나 펌프, 밸브, 열 교환기 및 스트레이너와 같은 장비에 파이프를 연결하는 볼트식 기계적 조인트 역할을 합니다. 이를 통해 배관 시스템의 안전하고 견고한 정렬이 가능하며 향후 분해가 가능합니다.
-
누수 방지 밀봉: 호환되는 개스킷(나선형, 흑연, PTFE 또는 금속 재킷)과 함께 볼트로 조이면 플랜지 면이 개스킷을 압축하여 압력을 견디는 밀봉을 생성합니다. 다양한 면 유형 — 융기면(RF), 평면(FF), 링 타입 조인트(RTJ) 및 혀와 홈(T&G) — 은 특정 압력 및 온도 범위에 맞게 설계되어 액체, 가스 또는 이상(二相) 매체를 누출 없이 포함하도록 보장합니다.
-
시스템 종료: 구멍이 없는 고체 플레이트인 블라인드 플랜지는 열린 파이프 끝, 용기 노즐 또는 테스트 포트를 막는 데 사용됩니다. 이는 수압 테스트, 계획된 향후 연결 또는 사용하지 않는 분기를 영구적으로 차단하는 데 필수적입니다.
-
유지 보수 용이성: 스터브 엔드와 결합된 랩 조인트 플랜지는 무거운 파이프를 회전시키지 않고 신속하게 조립 및 분해할 수 있습니다. 나사산 플랜지는 용접 없는 연결을 제공하여 장비 내부 청소, 튜브 번들 교체 또는 계측기 보정을 위한 장비 접근을 단순화합니다.
-
응력 분산: 용접 넥 플랜지는 길고 테이퍼진 허브를 통합하여 굽힘 모멘트, 열팽창력 및 압력 유발 하중을 용접 뿌리에서 멀리 떨어진 곳으로 부드럽게 전달하여 응력 집중을 줄이고 까다로운 주기적 서비스에서 조인트 피로 수명을 연장합니다.
-
표준화된 인터페이스: 모든 플랜지 치수는 국제 표준에 의해 관리되므로 동일한 등급 및 크기의 다른 제조업체의 플랜지는 완전히 상호 교환 가능합니다. 이는 조달, 유지 보수 재고 및 향후 시스템 확장을 단순화합니다.
4. 주요 제품 사양범주
| 90/10 Cu Ni (C70600) | 70/30 Cu Ni (C71500) | 화학 성분 (주요) |
| Cu 86 90%, Ni 9 11%, Fe 0.8 1.8%, Mn 0.4 1.0% | Cu 65 70%, Ni 29 33%, Fe 0.4 1.0%, Mn 0.5 1.0% | 밀도 |
| ~8.94 g/cm³ | 인장 강도 (풀림) | 인장 강도 (풀림) |
| 275 – 360 MPa | 345 – 420 MPa | 항복 강도 0.2% (풀림) |
| 90 – 160 MPa | 120 – 200 MPa | 연신율 (풀림) |
| ≥30% | 경도 (HB) | 경도 (HB) |
| ≤110 | ≤130 | 연속 서비스 온도. |
| -196°C ~ 300°C | 일반 사양 | 일반 사양 |
| 값 / 옵션 | 크기 범위 |
| DN15 – DN1500 (½" – 60") | 압력 등급 |
| Class 150, 300, 600, 900, 1500, 2500 (ASME); PN6, PN10, PN16, PN25, PN40, PN64, PN100 | 플랜지 유형 |
| 용접 넥 (WN), 슬립 온 (SO), 블라인드 (BL), 나사산 (Th), 소켓 용접 (SW), 랩 조인트 (LJ) | 면 유형 |
| RF (융기면), FF (평면), RTJ (링 타입 조인트), T&G (혀와 홈), FM/M (암/수) | 설계 표준 |
| ASME B16.5 / B16.47, EN 1092 1, GB/T 9119, EEMUA 145 | 표면 처리 |
| 세척 및 부동태화 (표준); 전해 연마 (선택 사항) | NDT |
| 100% 시각 및 치수 검사; UT (초음파), MT (자분 탐상), PT, 요청 시 수압 테스트 | 인증 |
| EN 10204 3.1 / 3.2 밀 인증서; 요청 시 제3자 검사 (BV, DNV, ABS, LR) | FAQ |
1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제
=1000USD, 선불 50% T/T, 선적 전 잔금.
