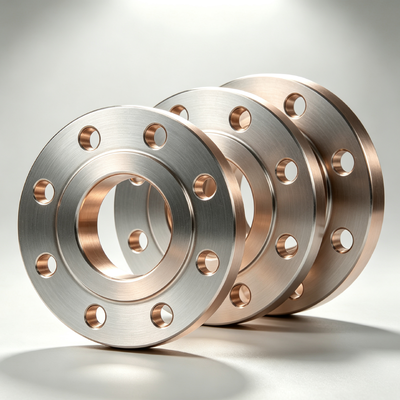

ASME B16.5 CuNi 70/30 단조 소켓 용접 플랜지 클래스 150 해양 등급 부식 방지
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 플랜지 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | ASME B16.5 CuNi 70/30 단조 소켓 용접 플랜지 클래스 150 해양 등급 부식 방지 | 표면 마감 | 비닐, 모래, 닦기 |
|---|---|---|---|
| 가격 기간 | CIF CFR FOB 공장도 | 헤드 코드 | 육각형 |
| 사용 | 기계의 부분 | 패키지 | 표준 수출 포장 |
| 가공성 | 전시회 | 재료구성 | 구리 니켈 합금 |
| 연결 유형 | 용접, 나사형, 플랜지형 | 연결 유형 | 맞대기 용접, 나사형 |
| 두께 | 맞춤형 | 프로세스 | 원활한 / 용접 |
| 색상 | 맞춤형 색상 | 스레드 유형 | ASME B1.20.1(NPT) |
| 인장강도 | 380MPa | 압력 등급 | 클래스 150 - 클래스 2500 |
| 강조하다 | ASME B16.5 CuNi 70/30 플랜지,해양용 부식 저항 플랜지,150 클래스 소켓 용접 플랜지 |
||
제품 설명
ASME B16.5 CuNi 70/30 단조 소켓 용접 플랜지 클래스 150 해양 등급 내식성
1.제품 설명
구리 니켈 플랜지(Cu-Ni 플랜지 또는 쿠프로니켈 플랜지라고도 함)는 구리-니켈 합금으로 제조된 파이프 연결 부품입니다. 파이프 시스템에서 두 부품을 연결, 안내 또는 강화하는 데 사용되는 림 모양의 기계 장치입니다. 플랜지에는 둘레에 볼트 구멍이 있으며 특수 개스킷과 볼트로 파이프/피팅에 연결되어 안전한 압력 밀봉을 보장합니다.
구리 니켈 플랜지는 두 가지 주요 합금 등급으로 제공됩니다.
90/10 구리 니켈(UNS C70600 / BFe10-1-1): 약 90% 구리와 10% 니켈로 구성되며 소량의 철과 망간이 첨가됩니다. 이 등급은 강도, 내식성 및 비용 효율성의 효과적인 균형을 제공합니다.
70/30 구리 니켈(UNS C71500 / BFe30-1-1): 약 70% 구리와 30% 니켈로 구성되며 향상된 내식성과 더 높은 강도를 제공합니다.
플랜지는 단조, 열처리, CNC 가공 및 비파괴 검사(UT/MT)를 포함한 공정을 통해 제조되며 산세척 및 패시베이션 표면 처리가 적용됩니다.
2.제품 응용 분야
구리 니켈 플랜지는 탁월한 내식성으로 인해 다양한 산업 및 응용 분야에서 널리 사용됩니다.:
-
해양 및 조선: 해수 냉각 시스템, 밸러스트 수 시스템, 소방 시스템, 주 및 보조 엔진 냉각 파이프라인, 상업용 및 군함용 해수 파이프 시스템.
-
해양 석유 및 가스 플랫폼: 해수 공급, 소방 및 밸러스트 파이프라인.
-
담수화 플랜트: 역삼투압/증발 장치 해수 유입 및 염수 배출 파이프라인.
-
해안 발전소: 해수 냉각 순환 시스템 취수 및 배출 파이프라인.
-
열교환기 및 응축기: 발전소 및 산업 시설의 냉각수 시스템.
-
화학 및 석유화학 산업: 부식성 매체를 처리하는 파이프 시스템.
-
양식업: 양식업용 해수 공급 시스템.
-
일반 산업: 파이프, 펌프, 밸브 및 기타 장비를 연결하여 완전한 파이프 시스템을 형성.
3 · 제품 장점
-
우수한 내식성: 해수 부식, 염화물 이온 공격, 염수 분무, 공식 및 틈새 부식에 대한 탁월한 저항성. 90/10 합금의 부식률은 0.025mm/년 미만이며, 70/30 합금은 316L 스테인리스강보다 훨씬 우수한 0.01mm/년 이하의 더 낮은 속도를 달성합니다.
-
생물 오염 방지: 구리 이온은 따개비 및 조류와 같은 해양 유기물의 부착을 자연적으로 억제하여 파이프라인 막힘 및 유지보수 요구 사항을 줄입니다.
-
높은 강도 및 침식 저항성: 70/30 합금은 인장 강도 490MPa 이상 및 항복 강도 180MPa 이상을 제공하며, 고속 해수 침식 및 캐비테이션 부식에 대한 탁월한 저항성을 가집니다.
-
우수한 용접성 및 가공성: 우수한 용접 및 가공 특성으로 동일 재질의 CuNi 파이프와 호환되어 완벽한 용접 이음새를 제공합니다.
-
낮은 자기 투자율: 비자성 특성이 요구되는 응용 분야에 이상적입니다.
-
긴 서비스 수명: 약 300°C까지의 열 안정성, 스테인리스강보다 최대 3배 긴 서비스 수명.
-
낮은 유지보수: 내부식성 및 생물 오염 방지 특성으로 장기 유지보수 비용이 크게 절감됩니다.
-
포괄적인 표준 준수: ASME B16.5, GB/T 9119, DIN, EN-1092 및 해양 표준 EEMUA 145를 포함한 여러 국제 표준에 따라 제조됩니다.
4.주요 제품 사양
| 매개변수 | 사양 |
| 재질 등급 | 90/10 Cu-Ni (UNS C70600 / BFe10-1-1), 70/30 Cu-Ni (UNS C71500 / BFe30-1-1) |
| 화학 성분 (90/10) | Cu 86-90%, Ni 9-11%, Fe 0.8-1.8%, Mn ≤1.0% |
| 화학 성분 (70/30) | Cu 65-70%, Ni 29-33%, Fe 0.4-1.0%, Mn ≤1.0% |
| 크기 범위 | 1/2" ~ 60" NB / DN15 ~ DN1500 |
| 압력 등급 | 클래스 150, 300, 600, 900, 1500, 2500 (ASME); PN6, PN10, PN16, PN25, PN40, PN64, PN100 (DIN) |
| 온도 범위 | -196°C ~ 400°C |
| 표준 | ASME B16.5, ASME B16.47, GB/T 9119, DIN, EN-1092, EEMUA 145, MIL-F-20042 |
| 플랜지 유형 | 용접 넥 (WN), 슬립 온 (SO), 블라인드 (BL), 나사산 (Th), 소켓 용접 (SW), 랩 조인트 (LJ) |
| 밀봉면 | RF (돌출면), FF (평면), FM (암형), RTJ (링 타입 조인트), T&G (혀 & 홈) |
| 인장 강도 (90/10) | 275 – 360 MPa (풀림 상태) |
| 인장 강도 (70/30) | 345 – 420 MPa (풀림 상태) |
| 항복 강도 (90/10) | 90 – 160 MPa (풀림 상태) |
| 항복 강도 (70/30) | 120 – 200 MPa (풀림 상태) |
| 밀도 | ~8.94 g/cm³ |
| 최대 사용 온도 | ~300°C (연속 사용) |
FAQ
1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제≤1000USD, 선불 100%. 결제>=1000USD, 선불 50% T/T, 선적 전 잔금.
