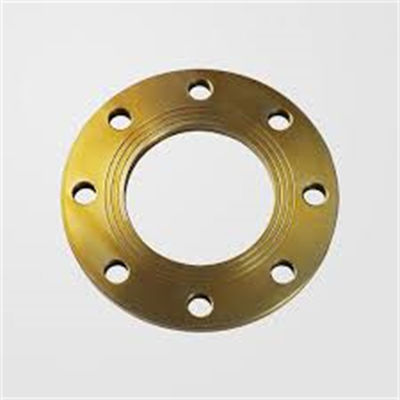

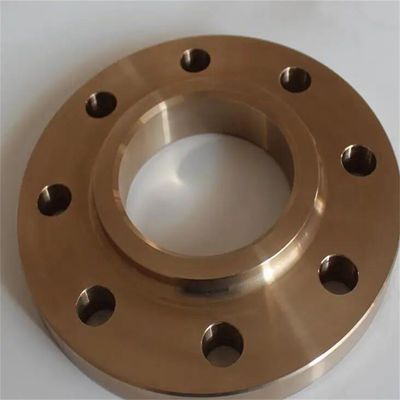

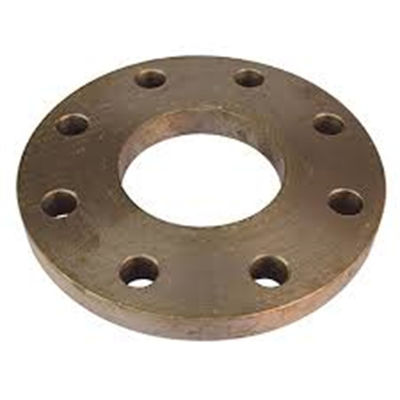

C71500 CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150 부식 방지
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 플랜지 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | C71500 CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150 부식 방지 | 압력 등급 | 클래스 150이 2500을 분류합니다 |
|---|---|---|---|
| 누설률 | 제로 누출 | 열처리 | 표준화, 가열 냉각, 급랭, 기타 등등. |
| 인장강도 | 약 450MPa | 프로세스 | 캐스팅, 위조, 기타 등등. |
| 연결의 방식 | 단조 | 특별한 기능 | 부식에 대한 저항 |
| 힘 | 높은 | 링크 모드 | 단조 |
| 연결 | 맞대기 용접 또는 나사산 | 제품 유형 | 목 맞대기 용접이 있는 플랜지 |
| 플랜지 쪽 타입 | 돌출면/평면/링형 조인트 | 두께 | Sch5s-Sch160, 엑스스, 엑스스스 |
| 이점 | 편리한 시설 및 정비 | 표준 | ASTM B151, ASME B16.5 |
제품 설명
C71500 CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150 내식성
1.제품 설명
동니켈 플랜지는 주로 구리와 니켈로 제작되는 배관 연결 부품입니다. 구리와 니켈은 고체 및 액체 상태 모두에서 무한히 상용되어 균질한 α상 고용체 구조를 형성하므로, 이 합금은 우수한 강도, 연성 및 내식성을 지닙니다. 본 제품은 고품질 원형 봉강 또는 빌릿을 사용하여 일체형 형단조 공정으로 제조된 후, 내부 응력을 완화하고 결정립 크기를 미세화하기 위해 용체화 어닐링 처리를 거칩니다. 이후 CNC 선삭, 밀링 및 연삭 가공을 통해 밀봉면과 볼트 구멍을 완성하며, 최종적으로 산세 및 부동태화 처리를 통해 오염 없는 깨끗한 표면을 보장합니다. 일반적으로 사용되는 재질 등급에는 BFe10-1-1(약칭 B10, UNS C70600 즉 90/10 동니켈에 해당) 및 BFe30-1-1(약칭 B30, UNS C71500 즉 70/30 동니켈에 해당)이 있습니다. 설계 및 제조는 ASME B16.5, ASTM B171/B151, GB/T 9119, HG/T20592, DIN 및 EEMUA 145를 준수하여 다양한 국내외 프로젝트의 기술적 요구사항을 충족합니다.
2.제품 적용 분야
이러한 플랜지는 해수, 염수, 담수 및 다양한 약부식성 매체를 수송하는 배관 시스템에 주로 사용됩니다. 조선 분야에서는 주기관 냉각, 밸러스트, 소방 및 일상 공급용 해수 시스템에 널리 채택됩니다. 해양 플랜트 엔지니어링 분야에서는 플랫폼의 해수 인양, 수주(워터 인젝션) 및 소방 배관망에 적용됩니다. 발전 산업에서는 해안 발전소의 복수기 순환 냉각수 입출구 연결에 특히 적합합니다. 담수화 플랜트에서는 원수 취수 및 농축 염수 배출 파이프라인 연결을 담당합니다. 또한 석유화학, 제염, 제지 및 양식 산업에서도 중요한 역할을 수행합니다. 요약하자면, 동니켈 플랜지는 파이프를 밸브, 펌프, 열교환기 및 다양한 공정 장비에 안정적으로 연결하는 핵심 부품입니다.
3 · 제품 장점
첫째, 탁월한 해수 부식 저항성입니다. 합금 표면에 강력한 자가 치유 능력을 가진 치밀하고 안정한 산화 피막을 신속하게 형성하여 정지 및 유동 상태의 해수 모두에서 매우 낮은 균일 부식 속도(B10의 경우 연간 0.025 mm 미만, B30의 경우 연간 0.01 mm에 불과하여 316L 스테인리스강보다 훨씬 우수함)를 나타냅니다. 둘째, 고유한 해양 생물 오염 방지(Anti-biofouling) 특성입니다. 구리 이온의 서방출을 통해 따개비, 홍합, 조류 및 기타 해양 생물이 플랜지 표면과 파이프 내벽에 부착되는 것을 효과적으로 방지하여 세척 및 유지보수 비용을 크게 절감합니다. 셋째, 높은 기계적 강도와 우수한 인성입니다. B30은 최소 인장강도 490 MPa, 항복강도 180 MPa를 보유하여 고속 해수 유동으로 인한 침식 및 캐비테이션 손상을 견딜 수 있습니다. 넷째, 우수한 가공성 및 용접성입니다. 연성이 우수하여 냉간 굽힘, 확관 및 기계 가공이 용이하며, 동질의 동니켈 파이프와 용접 시 접합부 강도가 우수하고 균열 발생 경향이 없습니다. 다섯째, 낮은 투자율로 자기 간섭이 없어 자기장에 민감한 기기 및 전자 장비 주변에 사용하기 적합합니다. 여섯째, 긴 사용 수명입니다. 설계 수명이 최대 30년에 달해 스테인리스강 피팅의 3배 이상이며 탁월한 종합 경제성을 제공합니다.
4.주요 제품 사양
| 매개변수 항목 | B10 (C70600) 90/10 Cu-Ni | B30 (C71500) 70/30 Cu-Ni | 일반 규정 |
| 화학 성분 (wt%) | Cu 88.0~90.0, Ni 9.0~11.0, Fe 1.0~1.8, Mn 0.5~1.0, 잔류 성분 ≤0.5 | Cu 잔부 ~70.0, Ni 29.0~32.0, Fe 0.4~1.0, Mn 0.5~1.2, 잔류 성분 ≤0.5 | 총 불순물 ≤0.7% |
| 상온 기계적 특성 (최소) | 인장강도 ≥275 MPa, 항복강도 ≥105 MPa, 연신율 ≥42% | 인장강도 ≥490 MPa, 항복강도 ≥180 MPa | 경도(HB)는 요청 시 제공 |
| 사용 온도 범위 | 연속: -29℃ ~ +200℃ | 연속: -29℃ ~ +200℃ | 단기 피크 최대 250℃ |
| 권장 해수 유속 | ≤3.5 m/s (연속) | ≤4.5 m/s (연속) | 더 높은 유속에서는 침식 여유 필요 |
| 공칭 구경 (DN) | DN15 ~ DN600 (NPS ½"~24") 표준 공급 | 좌측과 동일 | DN700~DN1200 주문 제작 가능 |
| 배관 두께 스케줄 | Sch5S, Sch10S, Sch40S, Sch80, Sch160 | 좌측과 동일 | 기타 특수 스케줄 협의 가능 |
| 압력 등급 | — | — | ASME: Class 150, 300, 600, 900; DIN: PN6, PN10, PN16, PN25, PN40, PN64, PN100; 유럽 규격: 16bar, 20bar |

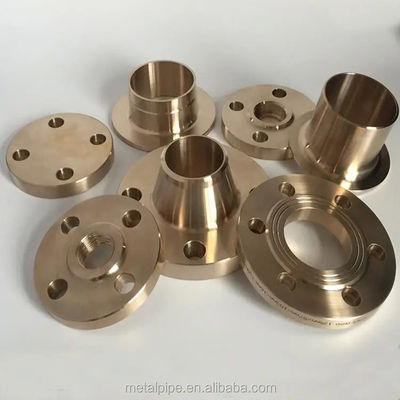

| 플랜지 구조 형태 | — | — | 플레이트 플랫 (PL), 슬립온 (SO), 웰드넥 (WN), 소켓 웰드 (SW), 나사형 (Th), 랩 조인트 (LF), 블라인드 (BL) |
| 밀봉면 형태 | — | — | RF, FF, FM, M, T, G, RJ |
| 볼트 구멍 수 | — | — | ASME B16.5 또는 동등 규격에 따라 DN 및 압력 등급별로 상이 |
자주 묻는 질문(FAQ)
1. 귀사는 무역회사인가요, 제조업체인가요? 당사는 제조업체이며 인증서를 확인하실 수 있습니다.
2. 납기는 얼마나 걸리나요? 일반적으로 재고가 있는 경우 5~10일이 소요됩니다. 재고가 없는 경우 수량에 따라 15~20일이 소요됩니다.
3. 샘플을 제공하나요? 무료인가요, 추가 비용이 발생하나요? 예, 샘플은 무료로 제공해 드릴 수 있으나 운임은 부담하셔야 합니다.
4. 지불 조건은 어떻게 되나요? 결제 금액=1000USD인 경우 50% T/T 선입금, 선적 전 잔금 결제.
