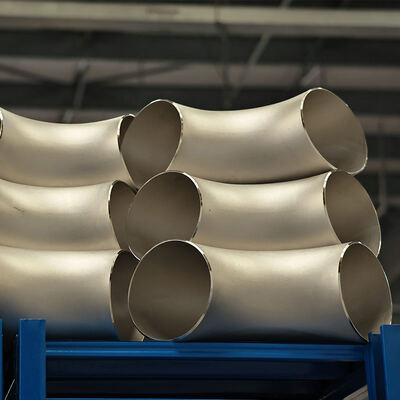

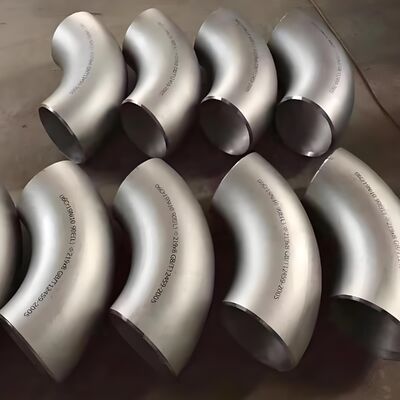

CuNi 70/30 구리 니켈 90° LR 엘보우, 고강도 ASME B16.9 맞대기 용접 피팅
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | CuNi 70/30 구리 니켈 90° LR 엘보우, 고강도 ASME B16.9 맞대기 용접 피팅 | 이점 | 편리한 시설 및 정비 |
|---|---|---|---|
| 내구성 | 높은 | 머리 유형 | 둥근 |
| 유형 | 팔꿈치 | 압력 등급 | 150PSI |
| 온도 등급 | -20°C ~ 200°C | 제품 유형 | 구리 니켈 팔꿈치 |
| 내식성 | 훌륭한 | 포트 | 상하이, 닝보, Etc. |
| 끝 연결 | 맞대기 용접, 소켓 용접, 스레드형 | 제품명 | 구리 니켈 팔꿈치 |
| 끝 유형 | 버트 접합 | 압 레벨 | 고압 |
| 지름 | 다양함(예: 1/2인치 ~ 24인치) | 압력 클래스 | 3000psi |
제품 설명
CuNi 70/30 구리 니켈 90° LR 팔꿈치, 고강성 ASME B16.9 Butt 웰드 피팅
1.제품 설명
구리 니켈 팔꿈치 (Copper Nickel Elbow) 는 현장 설치에 준비가 된 제조 된 공장 테스트 된 파이프 피팅입니다.부식 내성 CuNi 합금 (C70600/C71500) 으로 제조되며 용액으로 굽힌 상태로 공급됩니다.각 팔꿈치에는 끝 보호 장치와 작업 현장에서 쉽게 식별 할 수있는 명확한 표시가 제공됩니다.제품은 표준 파이프 크기와 스케줄과 호환됩니다., 새로운 또는 기존의 해수 파이프 시스템에 직접 통합 할 수 있습니다.
2.제품 응용
이 팔꿈치는 다음과 같은 전형적인 현장 설치 시나리오에서 사용됩니다.
-
신축 조선소 및 건조박 수리소에서 선박용 파이프 설치
-
해상 플랫폼 상단 파이프 연결 및 연결 작업
-
해안 발전소의 해수 흡수 및 배출 파이프 라인 건설
-
기존 해제 및 화학 시설의 재구성 및 확장 프로젝트
-
수중 파이프 라인 리저 연결 및 상면 점퍼 설비
-
해양 환경에서의 코로라드 된 탄소 철강 또는 진료 된 팔꿈치의 일반 교체
3 · 제품 장점
-
강철에 비해 가볍다~ 탄소 강철 팔꿈치의 약 85% 무게; 더 쉽게 수동 조작 및 리그링.
-
낮은 자기 투명성자석장 간섭 없이 민감한 장비 근처에서 용접할 수 있습니다.
-
산화물 없는 표면● 공장 가습기 가습기 가습기 가습기 가습기 가습기 가습기
-
용서를 베풀어 주는 것차원 허용량은 정렬 중에 ±1.5mm의 오차 교정을 허용합니다.
-
용접 후 처리량 감소- 30mm까지의 두께에 열처리 (PWHT) 가 필요하지 않습니다.
-
재사용 가능∙ 현장에서 수정 목적으로 절단, 재 윙크 및 재 용접 할 수 있습니다.
4.주요 제품 사양
| 매개 변수 | 설비 기준 값 |
| 표준 명목 크기 | DN15 DN600 (NPS 1⁄2′′ 24′′) |
| 중앙에서 얼굴 사이즈 (LR 90°) | 1.5 × 명목 지름 (예: DN200 = 300 mm) |
| 중앙에서 얼굴 사이즈 (SR 90°) | 1.0 × 명목 지름 |
| 추천된 지원 간격 (평면) | 파이프 크기와 유체의 무게에 따라 3~5m |
| 콜드 필드 굽기 최소 굽기 반지름 | 적용되지 않습니다. 공장에서 고정된 각; 냉장고 구부리는 것은 허용되지 않습니다. |
| 용접 과정 권장 | GTAW (TIG) 루트 패스 + SMAW (스틱) 또는 GMAW (MIG) 풀/캡 |
| 전열 온도 | 요구되지 않습니다 (환경 온도 ≥ 5°C) |
| 중간 온도 | ≤ 150°C (곡물의 성장을 방지하기 위해) |
| 필러 금속 호환성 | GTAW를 위해 ERCuNi (AWS A5.7); SMAW를 위해 ECuNi (AWS A5.6) |
| 보호 가스 (GTAW) | 100% 아르곤 (또는 더 두꺼운 섹션에 대한 ArHe 혼합물) |
| 등 정화 요구 사항 | 뿌리 통과를 위해 권장됩니다. 100% 아르곤, 흐름 속도 510 L/min |
| 열처리 후 (PWHT) | 벽 두께 ≤ 30mm의 경우 필요하지 않습니다. |
| 최대 허용되는 오차 (fitup) | 두께 ≤ 20mm의 경우 ≤ 1.5mm, 두께 > 20mm의 경우 ≤ 3mm |
| 볼팅 토크 (클래스 150의 플랜지 연결) | 100140 N·m (M20 스터드용, 기름진) |
| 가스켓 추천 | EPDM 또는 PTFE해수용용 캡슐화 |
| 플랜지 표면 | 톱니 모양의 동심형 또는 나선형; 125250 μin Ra |
| 핸들링 무게 (일반적으로 DN300 LR) | 약 4555kg (계획 40, C70600) |
| 보관 상태 | 건조, 실내 또는 덮여; 끝 뚜?? 을 꽂아; 설치 전에 직접 바닷물 스프링을 피합니다 |
| 설치 허가 요구 사항 | 용접 접근 및 검사를 위해 팔꿈치 주위에 최소 300 mm의 공백을 허용합니다. |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
