UNS C71500 CuNi 70/30 구리 니켈 엘보, 심리스 90° LR ASME B16.9 고강도 피팅
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | UNS C71500 CuNi 70/30 구리 니켈 엘보, 심리스 90° LR ASME B16.9 고강도 피팅 | 연결 유형 | 팔꿈치 |
|---|---|---|---|
| 보증 | 1년 | 무게 | 빛 |
| 등급 | 쿠퍼 | 제품 | 구리 니켈 팔꿈치 |
| 이점 | 편리한 시설 및 정비 | 설치 방법 | 버트 접합 |
| 얼굴 유형 | 스레드 끝 / 일반 끝 / 홈이 있는 끝 | 내식성 | 높은 |
| 결합방법 | 맞대기 용접 또는 소켓 용접 | 성질 | 소프트, 하프 하드, 하드 |
| 프로세스 | 이음매 없는 / 단조 / 주조 | 내식성 | 바닷물과 부식에 대한 높은 저항성 |
| 품질 등급 | 확실함 | 가공기술 | 단조 |
제품 설명

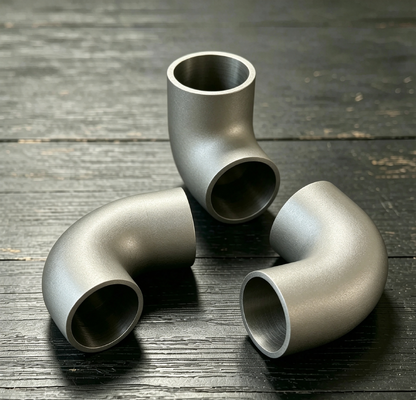

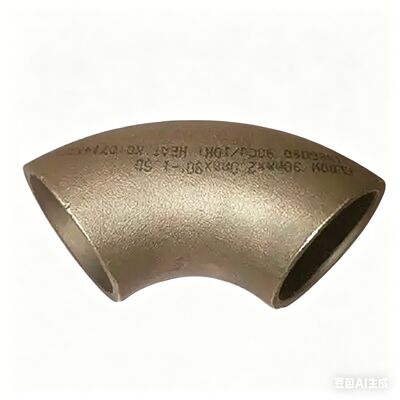

UNS C71500 CuNi 70/30 구리 니켈 엘보, 심리스 90° LR ASME B16.9 고강도 피팅
1.제품 설명
구리 니켈 엘보는 철과 망간이 첨가된 이중상 구리-니켈 합금으로 제조된 심리스 단조 피팅입니다. 이 소재는 용체화 열처리 후 단일 상 α-고용체 구조를 제공하여 우수한 야금학적 안정성을 제공합니다. 제품은 90/10(UNS C70600) 및 70/30(UNS C71500)의 두 가지 주요 합금 조성으로 제공되며, 후자는 고속, 고온 해수 조건에서 향상된 내성을 위해 더 높은 니켈 함량을 제공합니다. 제조 경로는 고온 압출, 유도 굽힘 및 냉간 푸싱을 포함하며, 이후 전체 용체화 열처리 및 산세척이 이어집니다.
2.제품 응용 분야
이 피팅은 염화물 유발 부식 및 침식이 주요 고장 메커니즘인 중요 유체 시스템에 지정됩니다. 일반적인 시스템 통합은 다음과 같습니다:
-
주 엔진 및 보조 장비용 해수 냉각 루프
-
해군 및 상선 선박의 소방수 및 스프링클러 시스템
-
LNG 및 발전 시설의 열교환기 연결 배관
-
제로 액체 배출(ZLD) 플랜트의 고염수 이송 라인
-
석유 및 가스 추출용 해저 엄빌리컬 및 플로우라인 부품
-
IMO D-2 표준에 따른 선박 평형수 처리(BWT) 시스템 배관
3. 제품 장점
-
침식-부식 저항 - 깨끗한 해수에서 C70600의 경우 > 4.5m/s, C71500의 경우 > 6m/s의 임계 유속 임계값.
-
낮은 거시적 갈바닉 전위 - 적절히 절연된 경우 강철과 호환됩니다. 티타늄 및 슈퍼 듀플렉스와의 갈바닉 결합이 최소화됩니다.
-
제작 용이성 - 균열 없이 냉간 벤딩 가능(냉간 성형 시 최소 벤딩 반경 2.5D); 용접 조인트 효율은 모재의 90% 이상입니다.
-
입증된 장기 데이터 - 해군 및 해양 응용 분야에서 40년 이상의 광범위한 서비스 추적 기록.
-
수리 가능 - 모재 특성을 손상시키지 않고 용접 오버레이 또는 내부 클래딩이 가능합니다.
-
4.주요 제품 사양
| 매개변수 | 사양 / 값 |
| 합금 등급 | UNS C70600 (CuNi 90/10), UNS C71500 (CuNi 70/30) |
| 제품 형태 | 심리스, 단조 엘보 |
| 공칭 직경 범위 | DN15 – DN600 (½” – 24”); LR 타입의 경우 최대 DN1200 가능 |
| 스케줄 / 벽 두께 | Sch 10, Sch 20, Sch 40, Sch 80, Sch 120, Sch 160 |
| 굽힘 각도 (표준) | 45°, 90°, 180° (±1° 허용 오차) |
| 굽힘 반경 유형 | 장반경(LR) = 1.5D; 단반경(SR) = 1.0D; 요청 시 3D / 4D / 5D |
| 설계 압력 등급 | Class 150, 300, 600, 900 (ASME B16.5 호환) |
| 서비스 온도 범위 | -50°C ~ +300°C (C70600의 경우 250°C 이상에서 등급 조정 적용) |
| 인장 강도 (최소) | C70600: 290 MPa; C71500: 415 MPa |
| 항복 강도 (0.2% 오프셋, 최소) | C70600: 105 MPa; C71500: 170 MPa |
| 연신율 (최소, 50mm 게이지) | C70600: 32%; C71500: 30% |
| 치수 허용 오차 | ASME B16.9 / MSS SP 119 |
| 비파괴 검사 (NDE) | 100% 육안 검사; 요구 사항에 따른 수압 또는 공압 검사; 지정된 대로 RT/PT/UT |
| 끝단 준비 | ASME B16.25에 따른 베벨 끝단(BW); 소켓(SW) 또는 나사(NPT/BSPT) 옵션 |
| 적용 가능한 사양 | ASTM B466 / B467 / B122; ASME B16.9; DIN 86090; EEMUA 146; GB/T 12459 |
