SS304 스테인리스 스틸 스터브 엔드 - 내부식성 ASME B16.9 규격 랩 조인트 맞대기 용접 피팅

SS304 랩 조인트 스텁 엔드, 부식 방지 배관용 맞대기 용접 파이프 피팅

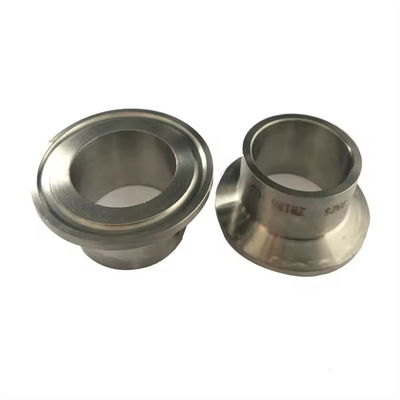

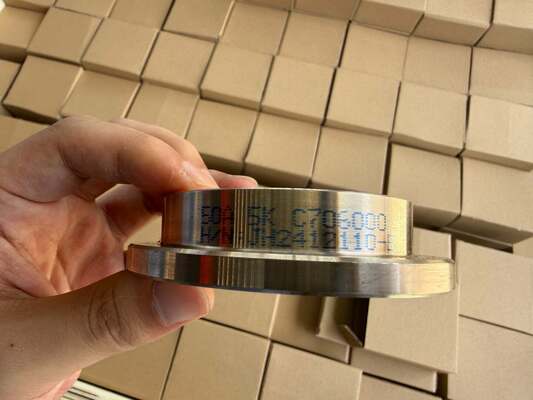

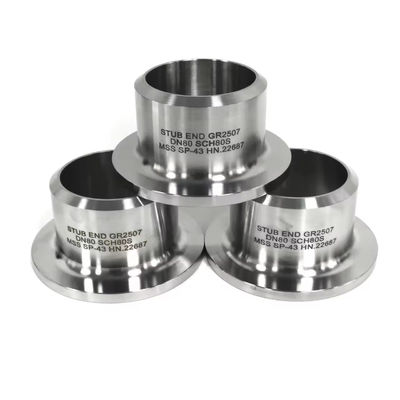

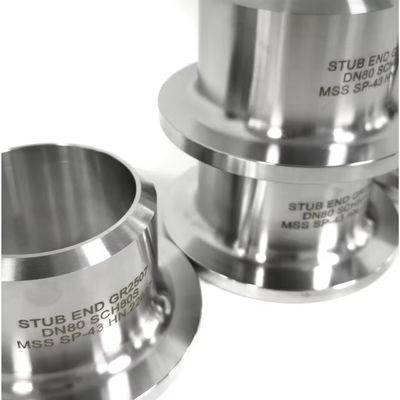

1. 제품 설명

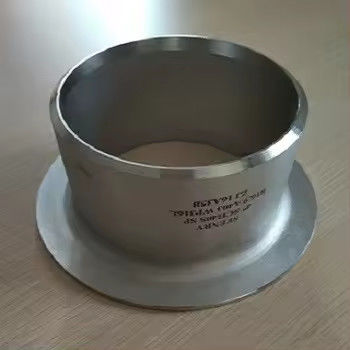

SS304 랩 조인트 스텁 엔드, 부식 방지 배관용 맞대기 용접 파이프 피팅은 랩 조인트 플랜지와 함께 사용하도록 설계된 고품질 맞대기 용접 파이프 피팅입니다. 랩 조인트 스텁 엔드라고도 불리는 이 피팅은 플랜지 면에 안착되는 플레어 처리된 끝단과 파이프라인에 맞대기 용접하기 위한 일반적인 베벨 처리된 끝단을 특징으로 합니다. 프리미엄 SS304 스테인리스 스틸로 제작된 이 스텁 엔드는 까다로운 산업 응용 분야에 탁월한 내식성과 내구성을 제공합니다. 긴 테이퍼의 Type A 구성은 부드러운 흐름 전환을 보장하며 표준 랩 조인트 플랜지와 호환됩니다.

2. 주요 사양

3. 응용 분야

SS304 스텁 엔드는 여러 산업 분야의 배관 시스템에서 널리 사용됩니다:

• 석유 및 가스– 파이프라인 연결 및 정유

• 석유화학 및 화학 처리– 부식성 매체 취급

• 식음료– 위생 배관 시스템

• 제약– 깨끗하고 멸균된 환경

• 수처리 및 HVAC– 일반 산업 배관

• 발전– 증기 및 냉각수 시스템

4. 제품 장점

• 비용 효율적인 솔루션– 스텁 엔드만 파이프 합금과 일치시키면 되며, 랩 조인트 플랜지는 탄소강으로 할 수 있어 재료 비용을 크게 절감할 수 있습니다. 특히 대구경 시스템의 경우

• 쉬운 유지보수– 랩 조인트 플랜지는 스텁 엔드 위에서 자유롭게 회전하며 용접부를 절단하지 않고 제거할 수 있어 신속한 검사, 청소 또는 시스템 수정이 가능합니다.

• 유연한 설치– 플랜지는 스텁 엔드 주위로 360° 회전하므로 볼트 구멍 정렬이 간단하고 용접 넥 플랜지에서 흔히 발생하는 정렬 문제를 제거합니다.

• 내식성– SS304 재질은 산화 및 다양한 부식성 매체에 대한 우수한 내성을 제공하여 긴 서비스 수명을 보장합니다.

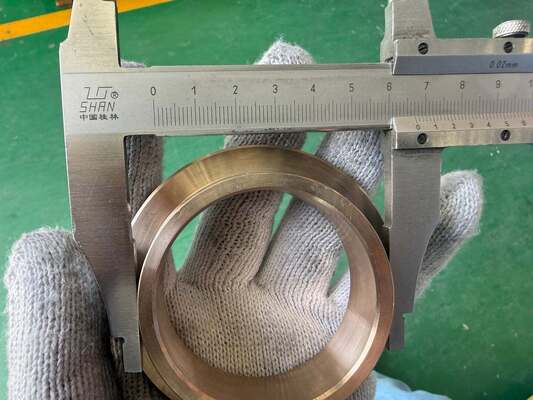

• 치수 정확도– ASME B16.9에 따라 엄격한 공차로 제조되어 표준 랩 조인트 플랜지와 완벽하게 호환됩니다.

5. 제품 기능

• 파이프 용접부를 절단하지 않고 쉽게 분해할 수 있는 플랜지 연결을 생성합니다.

• 랩 조인트 플랜지 면과 일치하는 매끄럽고 연속적인 밀봉 표면을 제공합니다.

• 조인트에 스트레스를 주지 않고 열팽창 및 파이프 움직임을 수용합니다.

• 낮은 등급의 백업 플랜지를 사용하면서도 밀봉 면의 내식성을 유지할 수 있도록 합니다.

6. 설치 지침

1. 용접 전에 랩 조인트 플랜지를 파이프 또는 스텁 엔드 위로 밀어 넣습니다.

2. 자격을 갖춘 용접 절차를 사용하여 스텁 엔드의 일반적인 (베벨 처리된) 끝단을 파이프라인에 맞대기 용접합니다.

3. 플레어 처리된 끝단 (랩)이 파이프 끝단에 정확하게 정렬되었는지 확인합니다.

4. 랩 조인트 플랜지를 스텁 엔드 위로 밀어 넣고 플레어 뒷면에 안착시킵니다.

5. 플랜지 볼트 구멍을 상대 플랜지와 정렬하고 함께 볼트로 고정합니다.

6. 개스킷은 플레어 처리된 끝단과 상대 플랜지 면 사이에 밀봉됩니다.

참고: Type A (롱 패턴) 스텁 엔드의 경우, 랩 두께는 연결 파이프의 공칭 벽 두께보다 작지 않아야 합니다..

7. 주의 사항

• 적절한 끼워맞춤을 위해 파이프 스케줄이 스텁 엔드 벽 두께와 일치하는지 확인합니다.

• 스텁 엔드 재질이 서비스 유체 및 온도와 호환되는지 확인합니다.

• 랩 조인트 플랜지를 파이프에 직접 용접하지 마십시오. 플랜지는 회전할 수 있어야 합니다.

• 맞대기 용접 연결에는 적절한 용접 절차 (WPS 자격)를 사용하십시오.

• 고압 응용 분야의 경우 압력 등급이 시스템 요구 사항과 일치하는지 확인합니다.

• 적절한 밀봉을 위해 설치 전에 랩 면에 긁힘이나 손상이 있는지 검사합니다.

8. 배송 및 납품

9. 결제 조건

10. 포장

표준 수출 포장:

• 각 스텁 엔드는 녹 방지 오일 코팅으로 개별 포장됩니다.

• 습기 방지를 위해 나일론 백 또는 플라스틱 랩에 포장됩니다.

• 해상 운송을 위해 나무 상자 또는 팔레트에 고정됩니다.

• 요청 시 맞춤 포장 가능

11. 반품, 교환 및 판매 후 서비스

• 품질 보증– 선적 전 100% 검사; 모든 제품은 ASME B16.9 표준을 준수합니다.

• 반품 정책– 제조 결함에 대한 반품은 30일 이내에 허용됩니다 (검사 대상).

• 교환– 제3자 검사로 확인된 부적합 제품에 대한 무료 교체

• 샘플 정책– 무료 샘플 제공; 구매자가 운송비 부담

• 기술 지원– 모든 기술 문의에 대한 24시간 응답

• 맞춤 주문– 요청 시 맞춤 크기, 재질 및 마감 가능
