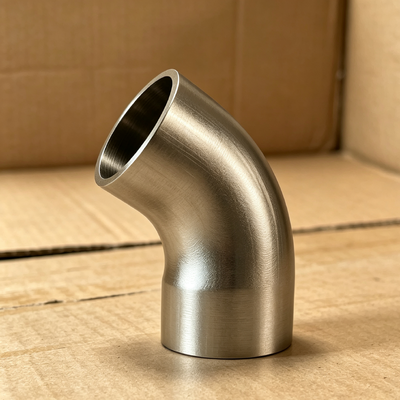

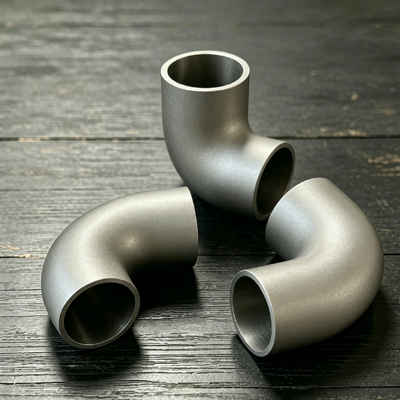

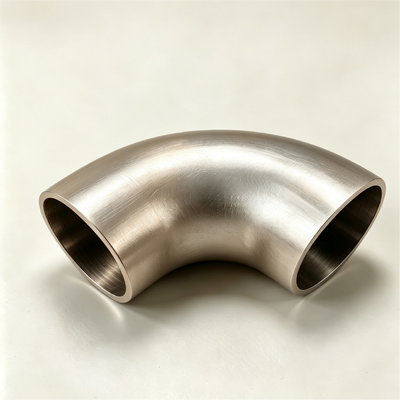

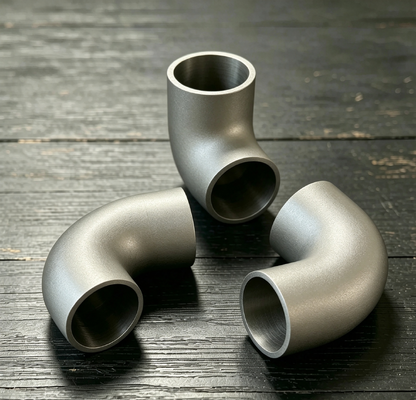

70/30 CuNi 구리 니켈 엘보 ASME B16.9 BW 피팅 일정 40 핫 세일
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | 70/30 CuNi 구리 니켈 엘보 ASME B16.9 BW 피팅 일정 40 핫 세일 | 제품 유형 | 구리 니켈 팔꿈치 |
|---|---|---|---|
| 연결 종료 | 맞대기 용접, 소켓 용접, 스레드형 | 색상 | 은 |
| 내식성 | 해수 부식에 대한 높은 저항성 | 가공기술 | 단조 |
| 연결 유형 | 팔꿈치 | 두께 | 맞춤형 |
| 마치다 | 닦거나 선반 끝 | 제품 | 구리 니켈 팔꿈치 |
| 끝 연결 | 맞대기 용접, 소켓 용접 또는 스레드 | 헤드 코드 | 둥근 |
| 제조공정 | 열간 단조 또는 냉간 성형 | 애플리케이션 | 해양, 해양, 화학 처리, 발전소 |
| 내구성 | 높은 |
제품 설명
70/30 구리 니켈 엘보 ASME B16.9 BW 피팅 스케줄 40 인기 상품
1.제품 설명
구리 니켈 엘보는 구리-니켈 합금으로 제조된 파이프 피팅으로, 배관 시스템에서 유체 흐름을 전환하는 핵심 부품으로 사용됩니다. 이 제품은 주로 UNS C70600 (90/10 구리 니켈) 및 UNS C71500 (70/30 구리 니켈)으로 제공됩니다. 전자는 약 10%의 니켈을 함유하여 비용 효율성이 더 높으며, 후자는 약 30%의 니켈을 함유하여 우수한 고온 저항성과 침식 저항성을 제공합니다.
엘보는 호 모양의 파이프 섹션을 특징으로 하며, 표준 굽힘 각도는 45°, 90°, 180°입니다. 굽힘 반경은 롱 레이디우스 (R=1.5 × 공칭 직경) 및 숏 레이디우스 (R=1.0 × 공칭 직경)로 분류됩니다. 롱 레이디우스 엘보는 흐름 저항이 낮으며, 숏 레이디우스 엘보는 공간이 제한된 설치에 적합합니다. 이 제품은 DN15부터 DN600까지의 크기를 포함하며, 전체 범위에 걸쳐 Sch5S부터 XXS까지의 벽 두께 스케줄을 사용할 수 있습니다.
제조 공정에는 소형 직경의 심리스 푸시 성형, 중형 직경의 열간 압출, 대형 직경의 중주파 유도 굽힘 또는 용접 성형이 포함됩니다. 엔드 연결은 다양한 배관 시스템 요구 사항을 충족하기 위해 맞대기 용접 (BW), 소켓 용접 (SW), 나사산 (NPT/BSP) 유형으로 제공됩니다. 제품 품질은 ASME B16.9, DIN 86090 및 EEMUA 146 국제 표준을 엄격하게 준수하며, 각 제품에는 완전한 재료 인증서 및 검사 보고서가 제공됩니다.
2.제품 응용 분야
구리 니켈 엘보는 해수, 기수, 염수 폐수 및 다양한 화학 물질을 취급하는 배관 시스템에서 널리 사용됩니다. 주요 응용 분야는 다음과 같습니다:
-
해양 및 해상: 상업용 선박, 군함 및 해상 플랫폼의 외부 해수 냉각 시스템, 밸러스트 수 라인, 소화수 배관 및 갑판 세척 시스템.
-
석유 및 가스: 해상 생산 플랫폼, FPSO 탑사이드 모듈의 공정 배관, 정유 및 화학 공장의 염수 처리 시스템.
-
발전 시설: 화력 발전소의 응축기 순환수 시스템, 원자력 시설의 장비 냉각수 회로, 복합 사이클 가스/증기 터빈 발전소의 폐쇄형 냉각 루프.
-
담수화: MSF 및 MED 담수화 장치의 염수 재순환 라인, RO 전처리 파이프라인.
-
토목 및 일반 산업: 대규모 중앙 에어컨 냉각수 시스템, 제약용 클린 배관 시스템, 식품 및 음료용 위생 등급 라인, 지역 냉난방 네트워크.
3.제품 장점
1. 뛰어난 내식성, 긴 수명
구리-니켈 합금은 해수 환경에서 부식 방지를 위해 조밀한 산화구리(Cu₂O) 표면 필름에 의존합니다. 이 필름은 자가 치유 기능이 있어 기계적으로 손상되어도 빠르게 재생됩니다. 흐르는 해수에서 C70600은 약 0.025mm/년의 부식률을 보이며, C71500은 0.018mm/년까지 낮습니다. 서비스 수명은 일반적으로 20년 이상이며, 탄소강 엘보보다 5~8배 더 깁니다.
2. 자연적인 생물 부착 방지
구리 이온이 파이프 표면에서 서서히 방출되어 해양 생물의 부착을 억제하는 미세 독성 환경을 조성하여 따개비, 홍합, 조류의 군집화를 효과적으로 방지합니다. 구리 니켈 엘보는 방오 코팅이 필요 없으며, 환경 친화적인 솔루션으로 청소 빈도와 유지 보수 인력을 크게 줄여줍니다.
3. 높은 강도 및 충격 저항
C70600: 인장 강도 ≥ 290MPa, 항복 강도 ≥ 110MPa; C71500: 인장 강도 ≥ 370MPa, 항복 강도 ≥ 130MPa. 두 등급 모두 신율이 ≥ 30%로 우수한 인성을 보여 수격 충격 및 기계적 진동에 효과적으로 저항하며 취성 파괴를 방지합니다.
4. 용접 용이 및 시공 편리
동일 등급의 구리 니켈 파이프와 높은 호환성을 가지며, TIG, MIG 또는 SMAW 용접에 적합합니다. 일반적으로 예열 및 용접 후 열처리가 필요 없어 현장 작업을 단순화하고 설치 일정을 효과적으로 단축합니다.
5. 전체 수명 주기 경제성
초기 구매 비용은 탄소강 제품보다 높지만, 코팅 요구 사항 제거, 교체 빈도 감소, 낮은 유지 보수 필요성으로 인해 20년 동안의 총 수명 주기 비용은 코팅된 탄소강 솔루션의 약 60%~70%에 불과하여 상당한 장기 경제적 이점을 제공합니다.
4.주요 제품 사양
| 항목 | 기술 데이터 |
| 재질 등급 | UNS C70600 (90/10 CuNi), UNS C71500 (70/30 CuNi) |
| 크기 범위 | DN15 ~ DN600 (1/2" ~ 24") |
| 벽 두께 스케줄 | Sch5S, Sch10S, Sch40S, Sch80S, Sch160, XXS |
| 굽힘 각도 | 45°, 90°, 180° (기타 맞춤 제작 가능) |
| 굽힘 반경 | 롱 레이디우스 R=1.5D, 숏 레이디우스 R=1.0D |
| 각도 허용 오차 | 45°/90°: ±0.5°; 180°: ±1.0° |
| 벽 두께 감소 | 최대 후면 감소 ≤ 공칭 벽 두께의 12.5% |
| 연결 유형 | 맞대기 용접 (BW), 소켓 용접 (SW), 나사산 (NPT/BSP) |
| 작동 온도 | -20℃ ~ 300℃ |
| 압력 등급 | Class 150, Class 300, Class 600, Class 900 등 |
| 인장 강도 (RT) | C70600 ≥ 290MPa; C71500 ≥ 370MPa |
| 항복 강도 (RT) | C70600 ≥ 110MPa; C71500 ≥ 130MPa |
| 신율 | 두 등급 모두 ≥ 30% |
| 표준 | ASME B16.9, DIN 86090, EEMUA 146, GB/T 12459 |
| 표면 마감 | 산세 및 수동화, 보호용 엔드 캡 포함 |
| 동반 서류 | 재료 인증서, 치수 검사 보고서, 열처리 기록, 비파괴 검사 보고서 (해당하는 경우) |
자주 묻는 질문
1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체이며, 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 추가입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제=1000USD, 선불 50% T/T, 선적 전 잔금.
