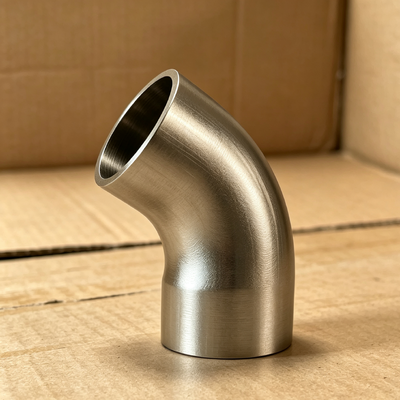

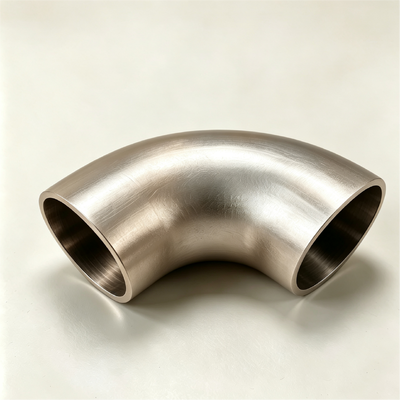

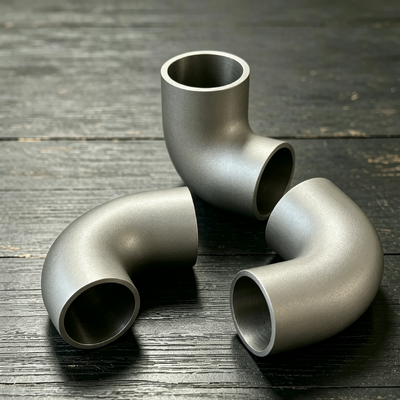

C71500 구리 니켈 LR 팔꿈치 위조된 맞대기 용접 이음쇠 ASME B16.9 고강도
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | C71500 구리 니켈 LR 팔꿈치 위조된 맞대기 용접 이음쇠 ASME B16.9 고강도 | 원산지 | 중국 |
|---|---|---|---|
| 등급 | 쿠퍼 | 크기범위 | 1/2인치 ~ 24인치 |
| 맞춤형 | 맞춤형 지원 | 내식성 | 훌륭한 |
| 가공기술 | 단조 | 벽 두께 | 일정 10, 40 또는 고객 요구 사항에 따라 |
| 품질 등급 | 확실함 | 표준 | ASTM B466, ASTM B111, ASME B16.9 |
| 지불 기간 | t/t, l/c 등 | 벽 두께 | 14바, 16바, 20바 |
| 연결 유형 | 부트 웰드, 소켓 웰드 | 압력 등급 | 150-3000 psi |
제품 설명
C71500 구리 니켈 LR 엘보 단조 맞대기 용접 피팅 ASME B16.9 고강도
1.제품 설명
구리 니켈 엘보는 구리-니켈 합금 베이스 재료로 제조된 파이프 피팅으로, 열간 가공 공정을 통해 곡선형 아크 구조로 형성되어 배관 시스템에서 방향 변경 연결에 사용됩니다. 이 제품은 두 가지 주요 재질 등급을 포함합니다: UNS C70600 (구리-니켈 90/10) 및 UNS C71500 (구리-니켈 70/30)이며, 각각 다른 부식 심각도 수준 및 온도 요구 사항에 적합합니다.
주요 기하학적 매개변수에는 굽힘 각도(표준 45°, 90°, 180°), 굽힘 반경(장반경 1.5D 및 단반경 1.0D), 벽 두께 스케줄(Sch5S부터 XXS까지 전체 범위)이 포함됩니다. 제조 공정은 심리스 푸시 성형, 열간 압출, 중주파 열간 굽힘을 포함하며, 다양한 직경 및 정밀도 요구 사항에 맞게 조정 가능합니다. 끝단 연결은 맞대기 용접, 소켓 용접, 나사산 유형으로 유연하며, 베벨은 ASME B16.25 표준에 따라 가공됩니다.
제품 검사는 엄격하며, 재료 인증서, 치수 검사 보고서 및 필요한 NDT 보고서는 출하 시 제공됩니다. 마킹은 영구적이고 명확하게 읽을 수 있어 각 개별 제품의 열 번호 및 생산 배치에 대한 완전한 추적성을 보장합니다.
2.제품 응용 분야
구리 니켈 엘보는 염화물 유발 부식에 대한 장기적인 내성이 필요한 배관 시스템에 주로 사용됩니다. 일반적인 응용 시나리오 및 해당 선택 권장 사항은 다음과 같습니다:
해양 공학 및 조선
선박 외부 해수 냉각 시스템, 밸러스트 탱크 라인, 갑판 세척 시스템, 소화 배관에 사용됩니다. 또한 해양 시추 플랫폼 및 FPSO 생산 시설 공정 라인에도 사용됩니다. 이러한 고염도 환경에서 C70600 엘보는 가장 비용 효율적인 솔루션을 제공합니다.
발전 및 원자력 시설
화력 발전소 응축기 순환수 라인, 원자력 시설 장비 냉각수 시스템, 가스 터빈 흡입 냉각 시스템에 사용됩니다. 수온이 60°C를 초과하거나 염화물 함량이 20000ppm을 초과하는 경우, 장기적인 운영 신뢰성을 보장하기 위해 C71500을 권장합니다.
화학 및 석유화학 플랜트
정유 공장 염수 처리 시스템, 화학 플랜트 부식성 매체 이송 라인, 석유/가스전 집하 파이프라인에 사용됩니다. 매체에 암모니아 또는 아민 화합물이 포함된 경우 특별한 주의가 필요하며, 추가적인 재료 적합성 평가가 필요합니다.
담수화 및 수처리
MSF 및 MED 담수화 장치의 염수 재순환 시스템, 멤브레인 기반 수처리 시스템의 전처리 라인에 사용됩니다. 이러한 서비스 조건은 부식 및 침식 부하를 모두 발생시키므로 적절한 벽 두께 여유가 필요합니다.
HVAC 및 산업용 냉각
대형 상업용 건물 및 산업 시설 중앙 에어컨 냉각수 시스템, 공정 장비용 폐쇄 루프 냉각 회로에 사용됩니다. 이러한 서비스는 부식성이 낮으며, C70600은 25년 이상의 서비스 수명 요구 사항을 충족합니다.
3.제품 장점
재료 부식 저항성
구리-니켈 합금은 자연적으로 형성된 산화막을 보호막으로 사용하며, 이는 흐르는 해수에서 지속적으로 재생됩니다. 316L 스테인리스강의 몰리브덴 기반 부동태화와 달리, 구리-니켈 합금은 산소 고갈에 영향을 받지 않고 정체된 해수 및 저유량 조건에서도 안정적인 부동태화를 유지합니다.
가공성 이점
구리-니켈 엘보의 열간 가공 온도 범위는 넓으며, 형성 응력이 최소화됩니다. 상온 가공성은 탄소강과 유사하여 드릴링, 선삭, 나사산 가공 작업에서 높은 효율성을 제공하며 스테인리스강보다 공구 마모가 적습니다. 이는 비상 현장 수정 또는 2차 가공을 용이하게 합니다.
용접 엔지니어링 이점
현장 용접 시 복잡한 예열 절차가 필요하지 않습니다. 겨울철에도 50°C로 간단히 예열하는 것으로 충분합니다. 일치하는 구리-니켈 전극 또는 특정 조건 하에서는 니켈 기반 소모품을 포함한 다양한 필러 재료를 사용할 수 있습니다. 용접 후 조인트는 안정적인 기계적 특성과 우수한 충격 인성을 유지합니다.
포괄적인 경제적 이점
탄소강 솔루션과 비교하여 20년의 서비스 수명 동안 총 비용(조달 + 설치 + 유지보수 + 교체)은 탄소강의 약 65%이며, 계획되지 않은 생산 중단 위험도 피할 수 있습니다. 티타늄 합금 솔루션과 비교하면 구리-니켈 엘보는 티타늄의 15%~20%에 불과한 비용으로 대부분의 해수 서비스에서 충분한 부식 저항성을 제공합니다.
신뢰성 보장
구리-니켈 엘보는 해양 및 해양 공학 분야에서 50년 이상의 검증된 서비스 역사를 가지고 있으며, 실패 사례가 극히 적습니다. 모든 주요 선급 협회(DNV, ABS, BV, LR, CCS)는 해수 배관 시스템에 구리-니켈 재료를 인정합니다. 제품은 선급 검사 인증서와 함께 제공될 수 있어 국제 프로젝트 승인을 용이하게 합니다.
4.주요 제품 사양
| 항목 | 기술 데이터 |
| 등급 vs. 매체 참조 | C70600: 깨끗한 해수, 담수, 증기, 석유 제품, 일반 화학 물질; C71500: 오염된 해수, 기수, 모래 함유 매체, 고온 염수, 황 함유 매체 |
| 공급 크기 범위 | DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 (더 큰 사이즈 협의 가능) |
| 표준 벽 두께 스케줄 | Sch5S, Sch10S, Sch40S, Sch80S, Sch160, XXS, 2.0mm ~ 60mm |
| 각도 시리즈 | 22.5°, 30°, 45°, 60°, 90°, 180° (도면에 따라 다른 각도) |
| 반경 시리즈 | 1.0D, 1.5D, 2.0D, 2.5D, 3.0D (1.5D 표준 재고) |
| 끝단 마감 | ASME B16.25에 따른 베벨 맞대기 용접 끝단; 소켓 용접 소켓 깊이 ≥1.2×벽 두께; NPT 또는 BSP 표준 나사산 끝단 |
| 제조 공차 (주요 항목) | 외경 ±0.8~2.4mm (크기에 따라 증가); 벽 두께 +12.5%/-0%; 각도 ±0.5°~±1.0° |
| 벽 두께 제어 | 내면 박리 ≤ 공칭 벽 두께의 12.5%; 내측 곡면 두꺼워짐은 음수 허용 오차에 영향을 미치지 않음 |
| 재료 특성 (보장) | C70600 인장강도 ≥290MPa, 항복강도 ≥110MPa, 연신율 ≥30%, 경도 ≤125HBW; C71500 인장강도 ≥370MPa, 항복강도 ≥130MPa, 연신율 ≥30%, 경도 ≤145HBW |
| 최대 작동 온도 | C70600: 260°C (연속) / 320°C (간헐); C71500: 300°C (연속) / 350°C (간헐) |
| 일반 압력 등급 | Class 150 (PN20), Class 300 (PN50), Class 600 (PN100), Class 900 (PN150) |
| 압력-온도 강하 | 온도가 38°C를 초과할 때 ASME B31.3에 따른 압력 강하 필요 |
| 최소 굽힘 반경 제한 | 푸시 성형 공정 최소 1.0D; 중주파 열간 굽힘 최소 1.5D; 1.0D 미만은 주조 또는 단조 공정 필요 |
| 표면 품질 요구 사항 | 내외부 표면 균열, 접힘, 과도한 연소 없음; 작은 드로 마크 ≤0.2mm 깊이 허용 |
| 포장 보호 표준 | 각 조각마다 독립적인 쿠션 포장; 외부 포장에는 무게 중심 및 리프팅 포인트 표시; 수출 선적을 위한 방습 및 염수 분무 보호 |
| 배송 서류 | 품질 인증서 (EN 10204 3.1), 치수 검사 기록, 열처리 보고서, RT/PT 보고서 (해당되는 경우), 재료 재시험 기록 |
| 추가 인증 서비스 | 선급 협회 (DNV/ABS/BV/LR/CCS) 검사 및 인증은 추가 비용으로 요청 시 가능 |
FAQ
1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 지불 조건은 무엇입니까? 결제=1000USD, 선불 50% T/T, 선적 전 잔금.
