ASME B16.9 해양 산업을 위한 90도 CuNi 70/30 엘보 Sch40 맞대기 용접 파이프 피팅
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | ASME B16.9 해양 산업을 위한 90도 CuNi 70/30 엘보 Sch40 맞대기 용접 파이프 피팅 | 가공기술 | 단조 |
|---|---|---|---|
| 제품 | 구리 니켈 팔꿈치 | 공예 | 서서히 나아가는 |
| 용법 | 산업용 | 온도 범위 | -20°C ~ 150°C |
| 헤드 코드 | 둥근 | 프로세스 | 이음매 없는 / 단조 / 주조 |
| 색상 | 약간 붉은 빛을 띤 은빛 금속성 | 마치다 | 우아한 |
| 내식성 | 해수 부식에 대한 높은 저항성 | 가격 기간 | CIF CFR FOB 공장도 |
제품 설명

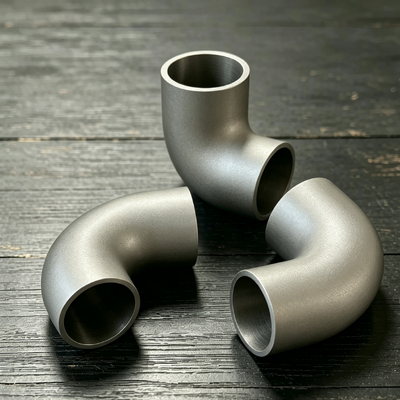

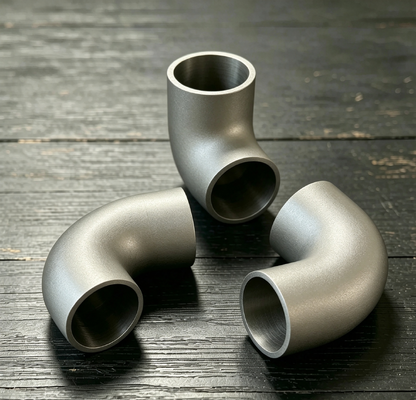

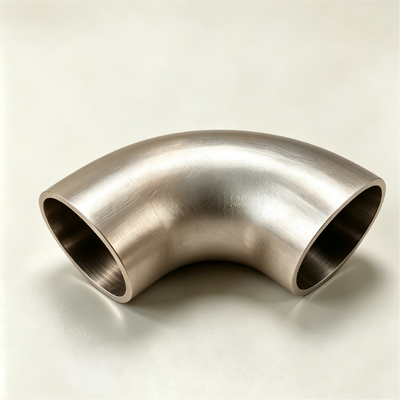

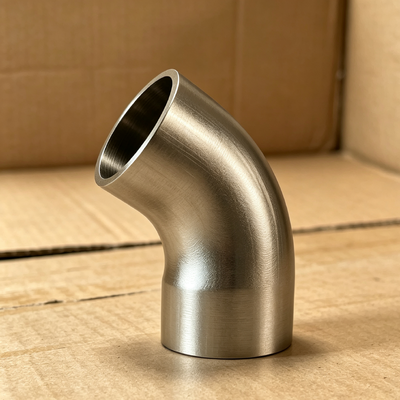

ASME B16.9 90도 구리 니켈 70/30 엘보우 Sch40 맞대기 용접 파이프 피팅 (해양 산업용)
1.제품 설명
구리 니켈 엘보우는 주로 UNS C70600 (90/10 구리 니켈) 및 UNS C71500 (70/30 구리 니켈) 등급의 구리 니켈 합금으로 제조된 배관 방향 피팅입니다. 이 제품은 45°, 90°, 180°의 표준 굽힘 각도를 가진 곡선 아크 구조를 특징으로 하며, 엔지니어링 도면에 따라 맞춤 각도도 제공됩니다. 엘보우 곡률 반경은 롱 레이디우스 (R=1.5 × 공칭 직경) 및 숏 레이디우스 (R=1.0 × 공칭 직경)로 분류됩니다.
제조 공정에는 심리스 푸시 성형, 열간 압출, 중주파 유도 굽힘이 포함되어 조밀한 미세 구조와 균일한 벽 두께를 보장합니다. 다양한 배관 시스템 설치 요구 사항에 맞게 맞대기 용접 (BW), 소켓 용접 (SW), 나사식 (NPT/BSP) 유형의 끝단 연결이 가능합니다. 모든 제품은 ASME B16.9, DIN 86090 및 EEMUA 146 국제 표준을 엄격하게 준수하여 제조 및 검사되므로 전 세계적으로 치수 호환성과 일관된 품질을 보장합니다.
2.제품 적용 분야
뛰어난 내식성과 내구성을 갖춘 구리 니켈 엘보우는 다음과 같은 산업 분야에서 널리 사용됩니다:
-
조선 및 해양 공학: 모든 선박 유형의 해수 냉각 시스템, 밸러스트 수처리 라인, 소화 배관, 갑판 세척 시스템; 해양 플랫폼 라이저 시스템, 해저 파이프라인 확장 벤드; 해상 풍력 발전 시설의 냉각 라인.
-
석유화학 산업: 정유 공장의 석유 및 가스 전송 라인, 화학 플랜트 염수 폐수 처리 배관, 해상 생산 플랫폼의 석유/가스 혼합 전송 라인, FPSO 탑사이드 모듈 공정 배관.
-
전력 및 원자력 산업: 화력 발전소 복수기 순환 냉각수 라인, 원자력 시설 장비 냉각수 시스템, 복합 사이클 가스/증기 터빈 발전소의 폐쇄형 냉각 루프.
-
담수화 프로젝트: 다단 플래시 (MSF) 및 다중 효용 증류 (MED) 장치의 염수 재순환 라인, 역삼투 (RO) 전처리 라인.
-
일반 산업 및 토목 용도: 대규모 중앙 공조 냉수 시스템, 제약 등급 정제수 및 주사용수 공급 라인, 식품 및 음료 산업의 위생 등급 배관, 도시 지역 냉난방 네트워크.
3.제품 장점
1. 뛰어난 해수 내식성
구리 니켈 합금은 흐르는 해수에서 조밀하고 부착성이 높은 산화구리 (Cu₂O) 보호막을 형성하며, 이는 자가 치유 특성을 가집니다. C70600은 해수에서 0.025mm/년 이하의 균일한 부식 속도를 보이며, C71500은 0.018mm/년 이하를 달성하여 서비스 수명이 20년~30년에 달합니다. 이는 코팅된 탄소강 솔루션 (일반적으로 3~5년마다 교체 필요)을 훨씬 능가합니다.3. 우수한 기계적 특성지속적인 구리 이온 방출은 파이프 표면에 미세 독성 환경을 조성하여 따개비, 홍합, 조류 및 기타 해양 생물의 부착을 효과적으로 억제합니다. 이는 방오 코팅의 필요성을 없애 환경적 이점을 제공하는 동시에 유지 보수 빈도와 청소 비용을 크게 절감합니다.3. 우수한 기계적 특성상온에서의 C70600: 인장 강도 ≥ 290MPa, 항복 강도 ≥ 110MPa, 연신율 ≥ 30%; C70600: 인장 강도 ≥ 370MPa, 항복 강도 ≥ 130MPa, 연신율 ≥ 30%. 이 소재는 수격 충격 및 기계적 진동에 대한 강한 저항성을 가진 뛰어난 인성을 나타냅니다.
4. 우수한 용접성
동일 등급의 구리 니켈 파이프와의 용접 시 호환성이 높으며, TIG, MIG 또는 SMAW 공정에 적합합니다. 예열 및 용접 후 열처리는 일반적으로 필요하지 않습니다. 용접부 내식성은 모재와 최소한 동등한 것으로 검증되었습니다.
5. 뛰어난 수명 주기 경제성
초기 구매 비용은 탄소강보다 높지만, 연장된 서비스 수명, 낮은 유지 보수 요구 사항, 코팅 교체 불필요로 인해 총 운영 및 유지 보수 비용이 코팅된 탄소강 시스템의 60-70%에 불과하여 상당한 장기 경제적 이점을 제공합니다.
6. 포괄적인 사이즈 및 유연한 납품
사이즈 범위는 DN15 ~ DN600을 포함하며, 벽 두께는 전체 제품 라인에 걸쳐 Sch5S부터 XXS까지 제공됩니다. 비표준 사이즈, 특수 벽 두께 및 비표준 각도에 대한 맞춤 주문은 짧은 납기 시간으로 접수됩니다.
4.
주요 제품 사양
항목
기술 데이터
재질 등급UNS C70600 (CuNi90/10), UNS C71500 (CuNi70/30)
| 화학 성분 | C70600: Cu ≥ 86.0%, Ni 9.0~11.0%, Fe 1.0~1.8%, Mn 0.5~1.0%; C71500: Cu ≥ 63.0%, Ni 29.0~33.0%, Fe 0.40~0.70%, Mn 0.4~1.0% |
| 사이즈 범위 | DN15 ~ DN600 (NPS ½″~24″) — 더 큰 사이즈는 요청 시 가능 |
| 벽 두께 | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| 굽힘 각도 | 표준 45°, 90°, 180° — 도면에 따른 기타 각도 |
| 굽힘 반경 | 롱 레이디우스 R=1.5DN, 숏 레이디우스 R=1.0DN — 특수 R ≥ 2.0DN 가능 |
| 각도 허용 오차 | 45° 및 90°: ±0.5°; 180°: ±1.0° |
| 벽 두께 감소 | 최대 뒷벽 감소 ≤ 공칭 벽 두께의 12.5% |
| 연결 유형 | 맞대기 용접 (BW, 베벨 가공), 소켓 용접 (SW), 나사식 (NPT/BSP) |
| 작동 온도 | -20°C ~ 300°C |
| 압력 등급 | Class 150, Class 300, Class 600, Class 900, Class 1500, Class 2500; 또한 10bar, 14bar 등 |
| 기계적 특성 (RT) | C70600: 인장 강도 ≥ 290MPa, 항복 강도 ≥ 110MPa, 연신율 ≥ 30%; C71500: 인장 강도 ≥ 370MPa, 항복 강도 ≥ 130MPa, 연신율 ≥ 30% |
| 표준 | ASME B16.9, ASTM B16.9, DIN 86090, EEMUA 146, GB/T 12459 |
| 재질 참조 | ASTM B122, B171, B466, B467 |
| 표면 마감 | 산세 및 수동 처리 또는 샌드 블라스팅; 끝단은 표준에 따라 베벨 가공, 플라스틱 보호 캡 포함 |
| 포장 | 작은 사이즈는 개별 상자에 포장; 큰 사이즈는 목재 스키드/크레이트에 포장, 해상 및 육상 운송에 적합 |
| FAQ | 1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 확인하실 수 있습니다. |
| 2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다. | 3. 샘플을 제공합니까? 무료입니까, 아니면 추가 요금입니까? 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다. |
4. 지불 조건은 무엇입니까? 결제액이 1000USD 이하인 경우, 100% 선불입니다. 결제액이 1000USD 이상인 경우, 50% T/T 선불, 잔금은 선적 전에 지불합니다.
