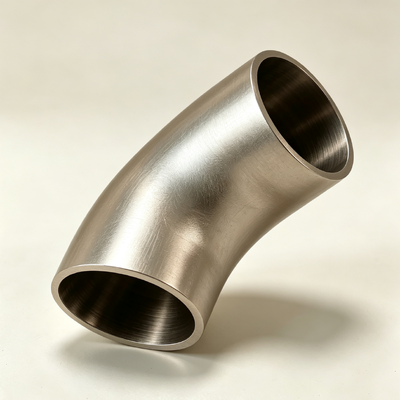

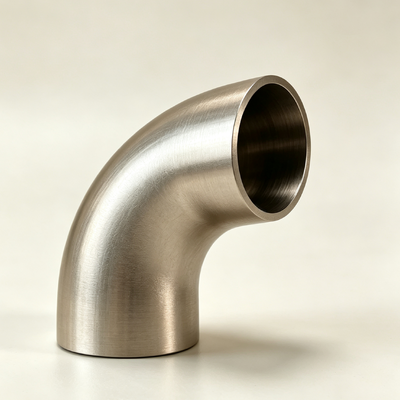

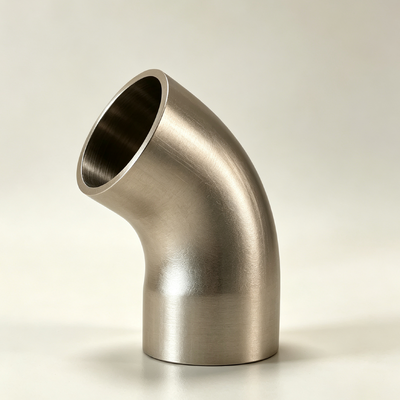

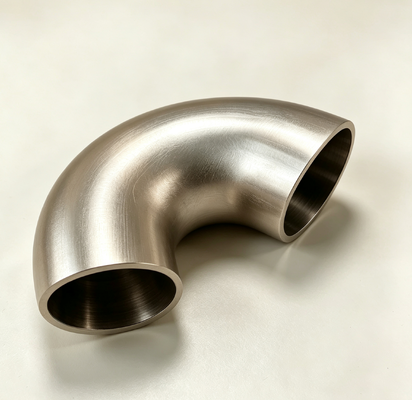

CuNi 70/30 구리 니켈 90도 엘보 ASME B16.9 맞대기 용접 피팅 C71500
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | CuNi 70/30 구리 니켈 90도 엘보 ASME B16.9 맞대기 용접 피팅 C71500 | 연결 종료 | 맞대기 용접, 소켓 용접, 스레드형 |
|---|---|---|---|
| 머리 유형 | 둥근 | 압력 등급 | 150-3000 psi |
| 연결 | 용접 | 압력 등급 | 최대 3000psi(크기와 두께에 따라 다름) |
| 표면 | 페인트 스프레이 | 크기 | 맞춤형 |
| 끝 유형 | 버트 접합 | 제조공정 | 추진, 언론은 위조하고 던져집니다, |
| 지름 | 다양함(예: 1/2인치 ~ 24인치) | 압력 | 600 |
| 온도범위 | -200°C ~ 400°C | 포장 | 나무 케이스 |
| 맞춤형 지원 | OEM, ODM, OBM | 샘플 | 제공하다 |
제품 설명
CuNi 70/30 구리 니켈 90도 팔꿈치 ASME B16.9 Butt 웰드 피팅 C71500
1.제품 설명
이 사양은 구리-니켈 팔꿈치에 해당한다. 구리-니켈 바이너리 합금으로 제조된 파이프 라인 방향 피팅이다.합금 시스템은 두 가지 주요 범주로 나뉘어 있습니다: 9~11% 니켈 함유율을 가진 90/10 타입 (UNS C70600) 및 29~33% 니켈 함유율을 가진 70/30 타입 (UNS C71500).이 제품은 공학 요구 사항에 따라 결정된 중앙 구부름 각을 가진 활 모양의 파이프 섹션의 형태를 취합니다., 45°, 90°, 180°를 포함한 표준 시리즈.
제조 과정은 톱니없는 형성 및 용접형으로 분류됩니다. 톱니없는 팔꿈치는 멘드럴 핫 푸시 형성 또는 중기 주파수 인덕션 구부로 생산됩니다.전체 파이프 공백이 연속적인 곡물 흐름 선으로 변형되어 길쭉한 또는 가로 용접이 없습니다.용접 된 팔꿈치는 압축 굽기 철판으로 제조되고 그 다음 톱니 용접으로 제조되며, 큰 지름 (DN400 이상) 또는 초 무거운 벽 조건에 적합합니다.곡선 반지름은 명목 지름 (DN) 의 곱으로 균일하게 표현됩니다.: 긴 반지름 유형은 1.5DN, 짧은 반지름 유형은 1.0DN, 그리고 초장 반지름 유형은 2.0DN에서 3.0DN까지 도달 할 수 있습니다.
끝 연결 구성에는 ASME B16에 따라 가공된 단일 V 또는 복합 뷰블을 가진 Butt-Weld 끝 (BW) 이 포함됩니다.25· 소켓-웨일드 끝 (SW) 은 내장 된 소켓 구조와 함께; 그리고 NPT (미국 콩퍼 파이프) 또는 BSP (영국 표준 파이프) 가닥과 함께 스레드 끝.각 팔꿈치의 외부면에는 재료 등급이 명확하게 표시되어야 합니다., 크기의 지정, 열/전차 번호 및 제조업체의 식별, 전체 라이프 사이클에 대한 완전한 추적성을 보장합니다.
2.제품 응용
부식 저항 파이프 시스템에서 표준 방향 요소로서 구리 니켈 팔꿈치는 다음의 특정 시나리오를 제공합니다.
-
해상 및 해상 장비: 화물선, 크루즈선, 해군선 등에 있는 엔진룸의 바닷물 냉각 시스템을 포함하지만 이에 국한되지 않습니다.수중 파이프 라인 확장 곡선 및 리저 윗 팔꿈치.
-
석유화학 및 정제 부문: 대기/실공 증류 장치의 상공 응축기 회전 라인; 하이드로크레이킹 장치의 고온 고압 공기 냉각기 입수 파이프;트레이저 라인 및 증기 함정 시스템의 회전 구간.
-
원자력 및 열 에너지 시설: 핵 섬 장비 냉각 물 시스템에서 묻힌 파이프 라인 회전; 열 발전소 콘덴서 순환 물의 입수/출구 물 유도;보조 냉각 타워 물 선의 고리 분배 연결.
-
물 처리 및 환경 공학: 폐기물 소각 시설의 용수물 전달 라인을 위한 부식 내성 팔꿈치; 연소 가스 탈황 (FGD) 용말 순환 파이프 라인을 위한 마모 및 부식 내성 회전 조각.
-
식품 및 의약품 산업: 순수한 증기 배급 라인을위한 위생 팔꿈치; CIP (Clean-in-Place) 시스템에 대한 회전 연결, 죽은 코너가없는 매끄러운 내부 표면을 필요로합니다.
3.제품 장점
(I) 내재적 부식 저항성
구리 니켈 합금은 밀도가 높은 구리 산화물 (Cu2O) 표면 필름을 통해 염화물을 함유한 매체에서 자기 비활성화,기계적으로 긁힌 경우에도 자기 치유 특성을 가진, 필름은 매개체에서 빠르게 재생됩니다. 이 속성은 지느러미가 합성 침식-침식 조건에서 낮은 부식 속도를 유지할 수있게합니다.3에서 60°C를 초과하는 결정적 구멍 온도 (CPT)0.5% NaCl 용액
(II) 충격 및 진동 저항
연장 ≥30%와 높은 면적 감소와 함께, 구리 니켈 합금은 물 망치 또는 기계적인 진동 조건 하에서 우수한 에너지 흡수 능력을 보여줍니다.깨지기 쉬운 부러지기에도 저항력을 가집니다시뮬레이션 해양 진동 테이블 테스트는 10~200Hz 주파수와 5g 가속에서 106 회 회로 후에 구조적 무결성을 확인합니다.
(III) 조립 및 유지보수 용이성
같은 품질의 파이프로 용접할 때, 일반적인 오스텐이트 인 스테인레스 스틸 전극 또는 구리 니켈 특수한 전극 (예를 들어, ENiCu-7) 을 사용할 수 있으며, 넓은 용접 작업 창이 있습니다.추가로, 구리 니켈의 상대적으로 높은 열 전도성 (약 30~40 W/m·K) 으로 인해 좁은 열 영향을받는 구역과 낮은 잔류 스트레스 수준이 발생합니다.용접 후 스트레스 완화 열처리에 대한 필요성을 제거하고 건설 일정을 크게 단축하는 것.
(IV) 생명주기 환경친화성
구리 니켈 합금은 고 폐기물 가치로 완전히 재활용 가능한 재료입니다. 사용 시 유기적 반오염 코팅이 필요하지 않습니다.따라서 코팅 분리로 인한 해양 미세 플라스틱 오염을 피합니다.국제해양기구 (IMO) 의 환경 규정의 점진적인 요구 사항에 맞춰
(V) 공급망 신뢰성 및 부품 교환성
전 세계 주요 산업 국가들은 구리 니켈 팔꿈치에 대한 성숙한 생산 능력을 가지고 있습니다.다른 제조업체의 제품 간의 완전한 교환성을 보장합니다.긴급 수리 시, 주문 제조 없이 즉시 교체 할 수 있는 준비 된 재료를 구입할 수 있습니다.
4.주요 제품 사양
| 매개 변수 | 기술 자료 |
| 표준 등급 | C70600 (CuNi90/10), C71500 (CuNi70/30) |
| 사용 가능한 크기 | DN15 ~ DN750 (NPS 1⁄2′′ ~ 30′′) |
| 표준 각 시리즈 | 22.5°, 45°, 60°, 90°, 180° (그림에 따라 다른 것) |
| 반지름 시리즈 | R=1.0DN, 1.5DN, 2.0DN, 2.5DN, 3.0DN |
| 벽 두께 범위 | 2.0mm ~ 60mm (Sch5S ~ XXS에 해당한다) |
| 끝 연결 유형 | 부트 웨일드 (BW), 소켓 웨일드 (SW), 스레드 (NPT/BSPT) |
| 파이프 둥글기 허용 | 용량 (OD) 의 ± 1%를 초과하지 않고 최대 ≤3.0mm |
| 벽 두께 감소 | 팔꿈치 뒷부분의 감소 ≤ nominal wall thickness의 12.5%; intrados에서 두께가 줄어드는 것은 부정적인 허용을 의미하지 않습니다. |
| 정사각형 편차 | 두 끝면 사이의 수직성 오차 ≤±0.5° |
| 종말 오차 (파이프 오차) | 끝 사이의 축 오차 ≤1.0mm/m, 최대 ≤3.0mm |
| 금속학적 요구 사항 | 곡물 크기 ≥ 5등급, 과열, 과열 또는 미세 균열이 없습니다 |
| 물리적 특성 (20°C) | C70600: 밀도 8.94g/cm3, 팽창 계수 16.2×10−6/°C, 탄력 모듈 140GPa, 열전도 38W/m·K; C71500: 밀도 8.87g/cm3, 팽창 계수 16.0×10−6/°C,탄력 모듈 145GPa, 열전도 29W/m·K |
| 권장 필러 금속 | SMAW: ENiCu-7 (AWS A5.11); TIG: ERCuNi (AWS A5.7) |
| 열처리 상태 | 용액처리 또는 열조각 후 연금 상태에서 공급되며, 균일한 경도가 있습니다. |
| 표면 품질 | 균열, 접힘, 랩 마크가 없는 내부 및 외부 표면; 당겨진 마크 깊이 ≤0.2mm |
| NDT 허용 수준 | ISO 3452-1, 수용 수준 2에 따른 침투 물질 검사 (PT); ISO 10675, 수용 수준 AB에 따른 방사선 검사 (RT) |
| 수정적 검사 | 설계압의 1.5배로 수행, 유지시간 ≥10분, 누출이 없습니다. |
| 포장 및 표시 | 각 조각은 개별적으로 완충 재료로 고정되어 선박 표시가있는 나무 상자에 포장됩니다. 표시 내용에는 표준 번호, 등급, DN, 벽 두께, 각도, 열 번호,제조사 |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
