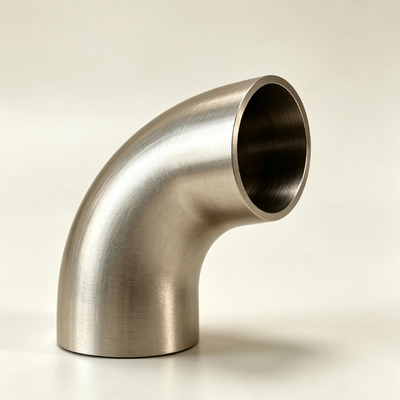

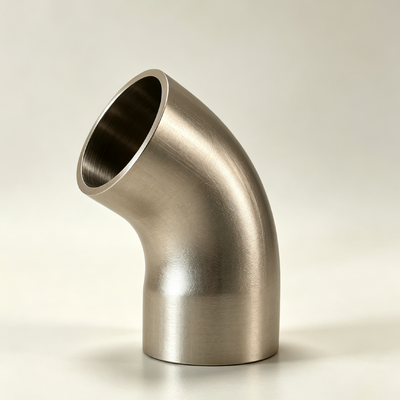

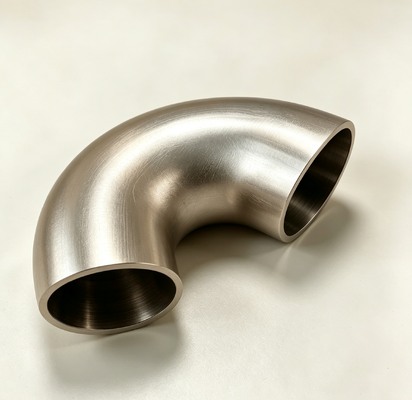

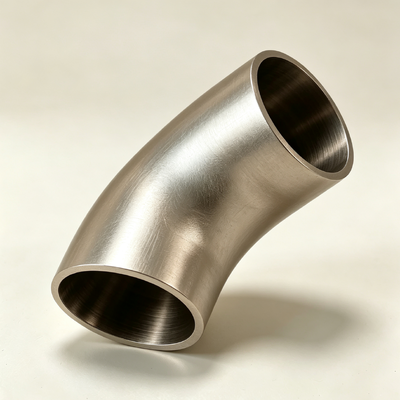

70/30 CuNi 구리 니켈 팔꿈치 90/45도 맞대기 용접 파이프 피팅 부식 방지
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 팔꿈치 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | 70/30 CuNi 구리 니켈 팔꿈치 90/45도 맞대기 용접 파이프 피팅 부식 방지 | 두께 | SCH20 |
|---|---|---|---|
| 응용 | 해양, 석유 및 가스, 화학 처리 | 공예 | 주조 |
| 압력 등급 | 3000psi | 연결 유형 | 맞대기 용접, 소켓 용접, 스레드형 |
| 내식성 | 해수 부식에 대한 높은 저항성 | 벽 두께 | 표준 파이프 벽 두께(스케줄 10, 40 등) |
| 제품 유형 | 구리 니켈 팔꿈치 | 맞춤형 | 맞춤형 지원 |
| 이점 | 편리한 시설 및 정비 | 도 | 45,90,180 |
| 맞춤형 지원 | OEM, ODM, OBM | 가공기술 | 단조 |
제품 설명
70/30 CuNi 구리 니켈 팔꿈치 90/45도 부트 웰딩 파이프 피팅
1.제품 설명
구리 니켈 팔꿈치 (Copper Nickel Elbow) 는 주로 UNS C70600 (CuNi90/10) 및 UNS C71500 (CuNi70/30) 등급의 구리 니켈 바이너리 합금 시스템에서 제조된 압력 파이프 방향 조립 장치입니다.니켈 함유량 (10% 또는 30%) 과 철과 망간의 미세 첨가물을 정확하게 조절함으로써이 제품은 염화질소가 풍부한 환경에서 지역적 부식에 뛰어난 저항력을 얻습니다.
제조 경로는 톱니없는 형성 (출력 또는 푸시 폼핑, 용접없이 구부러지는 것을 생산) 및 용접 된 구조 (판 모양 및 톱니 용접, 일반적으로 더 큰 지름).팔꿈치 반지름은 긴 반지름으로 분류됩니다..5× 명목 지름) 또는 짧은 반지름 (1.0× 명목 지름). 표준 구부름 각은 45°, 90°, 180°이며, 엔지니어링 도면에 따라 사용자 정의 각이 제공됩니다.
끝 연결 유형에는 Butt-Weld (BW, bevelled), Socket-Weld (SW), 여성 스레드 (NPT/BSP) 등이 포함됩니다. 모든 제조 및 검사는 ASME B16에 따라합니다.9, EN 10253, DIN 86090 및 EEMUA 146, 차원 상호 교환성과 완전한 추적성을 보장합니다.
2.제품 응용
구리 니켈 팔꿈치 는 높은 부식 저항력과 연장 된 서비스 수명을 요구하는 심한 서비스 조건에 지정됩니다. 대표적인 응용 분야는 다음과 같습니다.
-
선박 및 해상 플랫폼: 바닷물 냉각 노선, 방화물 시스템, 탄압물 처리 노선, 갑판 세척 및 수중 리저 턴 다운.
-
석유 및 가스 산업: 해상 생산 펌프, FPSO 상단 공정 파이프 및 H2S/CO2 함유량과 함께 수집 라인.
-
전력 생산: 원자력 섬 순환 물 시스템, 석탄 화력 발전소 FGD 폐수 라인 및 복합 순환 발전소 폐쇄 냉각 회로.
-
소금 해제 공장: MSF 및 MED 단위의 소금회류 라인, 그리고 RO 사전 필터레이션 파이프.
-
화학 및 의약품: 염소-알칼리 소금 라인, 정제된 물 분배 시스템 및 부식 화학물질 전송.
-
도시 인프라: 대용량 HVAC 냉각 물 시스템, 광역 냉각/난방 네트워크, 수영장 물 순환.
3.제품 장점
1바다 물 에 대한 극심 한 저항력
속도 ≤3.5m/s에서 C70600의 균일성 부식 속도는 ≤0.025 mm/year이고, C71500은 ≤0.018 mm/year를 달성합니다.1mm/year) 및 슈퍼 듀플렉스 종류핑팅 저항 동등 숫자 (PREN) 는 35 ∼ 40에 도달하며 뛰어난 균열 부식 저항을 제공합니다.
2자생화 방지기
구리 이온 은 표면 에 미세 독성 층 을 방출 하고, 이 물질 은 해파리, 껍질, 조류 에 붙는 것 을 억제 한다.이 방법 은 오염 방지 페인트 보다 환경 에 더 친화적 이며, 일상적 인 청소 를 없애는 것 이다, 운영 및 유지보수 노동을 절약합니다.
3우수한 제조 및 용접성
형성 된 팔꿈치 는 덩어리 간 부식 에 민감 하지 않은 밀집 한 구조 를 가지고 있습니다. SMAW, TIG 또는 MIG 를 사용하여 같은 품질의 파이프에 용접 된 경우,전열 및 용접 후 열처리가 일반적으로 필요하지 않습니다.용접식성, ASTM G48에 따라 검증, 기본 금속과 동등합니다.
4폭 넓은 압력 온도 범위
허용되는 작동 온도는 -30°C에서 320°C까지입니다. 200°C에서 C70600 (Sch 40) 는 최대 허용되는 작동 압력이 21bar입니다.C71500 (Sch 80) 는 같은 조건에서 48bar에 도달하는 동안, 대부분의 중~고압 시스템을 포함합니다.
5. 탁월한 생명주기 경제학
초기 비용은 탄소강을 초과하지만20~30년 (탄소강의 경우 3~5년) 의 사용 기간과 낮은 유지보수 요건으로 인해 코팅된 탄소강 시스템의 전체 수명 주기의 비용은 60~70%입니다..
6유연한 공급과 완전한 인증
모든 표준 스케줄에서 DN15에서 DN700까지 제공되며 특수 벽 두께 또는 비 표준 중앙에서 끝까지의 차원도 있습니다. 제품은 EN 10204 3.1 주요 분류 협회 (DNV) 의 재료 인증서 및 타입 승인 인증서, BV, ABS, LR) 는 국제 프로젝트 수용을 촉진합니다.
4.주요 제품 사양
| 매개 변수 | 상세한 자료 |
| 등급 | UNS C70600 (CuNi90/10) ; UNS C71500 (CuNi70/30) |
| 화학 성분 (% 최대/범위) | C70600: Cu 균형, Ni 9.0-11.0, Fe 1.0-18, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05; C71500: Cu 균형, Ni 29.0-33.0, Fe 0.40-0.70, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05 |
| 명목 지름 | DN15 ~ DN700 (1/2′′~28′′) |
| 벽 두께 스케줄 | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| 반지름 종류 | 긴 반지름 (R=1.5DN); 짧은 반지름 (R=1.0DN); 특수 반지름 (R≥2.0DN 요청에 따라 사용할 수 있습니다) |
| 각 허용량 | 45°±0.5°; 90°±0.5°; 180°±1.0° (표준 각) |
| 외부 지름 허용 | DN≤100: ±0.8mm; 100 |
| 벽 두께 허용 | 양성: +12.5%, 음성: 0% (즉, 허용되는 저저수율은 없습니다) |
| 끝 굽기 | ASME B16에 따른 비벨25, 각 37.5°±2.5°, 토지 1.6mm±0.8mm 바트 용접 끝 |
| 기계적 특성 (RT) | C70600: 팽창력 ≥290MPa, 양력 ≥110MPa, 연장력 ≥30% C71500: 팽창력≥370MPa, 양력≥130MPa, 연장력≥30% |
| 단단함 | C70600: HV≤110; C71500: HV≤130 |
| 압력 온도 등급 | ASME B31에 따라3, C70600 38°C 등급 150 (15.9bar), C71500 38°C 등급 300 (41.4bar) |
| 표준 | ASME B16.9-2018; ASTM B16.9; DIN 86090; EEMUA 146; GB/T 12459-2017 |
| 물질적 표준 | ASTM B122/B171/B466/B467; EN 12451; DIN 17666 |
| NDT 요구 사항 | 100% 시각 검사; 고객 요청에 따라 PT 또는 RT 선택 |
| 표면 보호 | 소금 및 비활성화, 두 끝의 플라스틱 끝 뚜??, 목재 상자 또는 강철 프레임에 포장 |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
