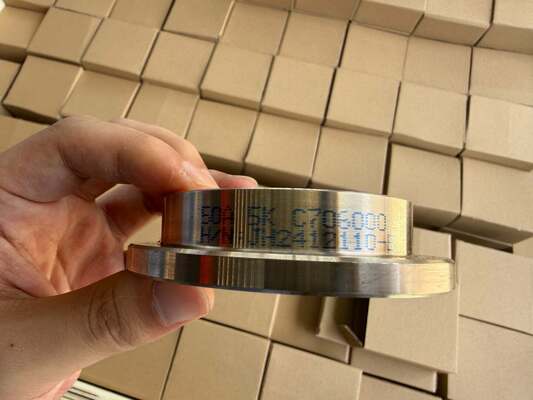

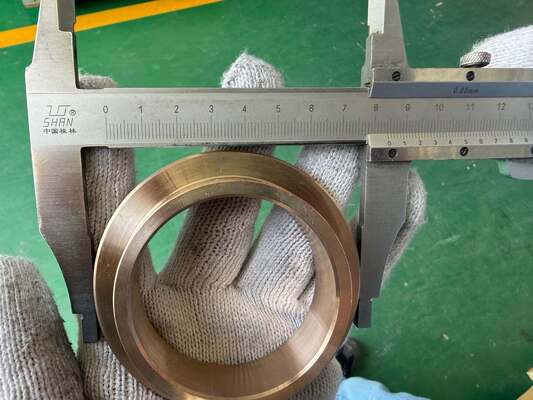

이중 스테인레스 스틸 스텁 엔드 피팅 ASME B16.9 고강도 빠른 설치 맞대기 용접 파이프 커넥터
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 스텁엔드 맞춤 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | 이중 스테인레스 스틸 스텁 엔드 피팅 ASME B16.9 고강도 빠른 설치 맞대기 용접 파이프 커넥터 | 온도 범위 | -20°C ~ 220°C |
|---|---|---|---|
| 호환성 | 스테인레스 스틸 파이프와 호환됩니다 | 제조공정 | 위조하고 기계화하기 |
| 표준 | ASME B16.9, MSS-SP-43 | 크기범위 | 1/2인치 ~ 48인치 |
| 색상 | 메탈릭(내추럴 마감) | 온도범위 | -29°C ~ 425°C(-20°F ~ 797°F) |
| 강조하다 | 듀플렉스 스테인리스 스터브 끝 픽팅,고강도 부트 웰드 파이프 커넥터,ASME B16.9 스텁엔드 맞춤 |
||
제품 설명
듀플렉스 스테인레스 스틸 스터브 끝 장착품 ASME B16.9 고강도 빠른 설치 부트 웰드 파이프 커넥터
1제품 설명
스터브 엔드 피팅, 또한 랩 조인트 스터브 엔드 또는 뒷판 플랜지 어댑터로 불립니다.정밀 엔지니어링의 부츠 용접 파이프 부품으로 랩 관절 플랜지 집합의 밀폐 기초로 기능합니다.일반적인 용접 목 플랜지와 달리, 스터브 끝은 완전 침투 부트 용접을 통해 파이프라인에 영구적으로 고정 된 유일한 부분입니다.동반자 랩 관절 플랜지는 기계적으로 스터브 끝의 고리 중심에 슬라이드 및 부풀린 입술에 대한 휴지이 구조적 인 톱과 플랜지 사이의 분리, 독립적 인 방사선 회전을 허용합니다.이것은 근본적으로 결합이 볼트 정렬과 열 팽창 스트레스를 처리하는 방법을 변경합니다..
제조는 ASME B16.9 및 MSS SP-43의 차원 및 허용량 요구 사항을 엄격히 준수합니다.고압 및 중요한 서비스의 전형), 타입 B (비용 최적화를 위해 부식 내성 합금 시스템에서 흔한 작은 벽, 짧은 힙) 및 타입 C (빛 벽, 가장 짧은 힙)주로 낮은 압력 비 위험 서비스) ✅ 엔지니어에게 다양한 파이프 클래스에서 성능과 예산의 균형을 맞추기 위한 단계적 옵션을 제공합니다..
2제품 응용
스터브 엔드 피팅의 실질적 배포는 육상 및 해상 인프라 모두에 걸쳐 있으며 특히 다음과 같은 분야에 집중됩니다.
-
석유 및 가스 전류우물머리 흐름 라인, 수리관 파이프 및 우물 개입 또는 돼지 작업에 자주 해체가 필요한 수집 스테이션.
-
중류 전송압축기 역 파이프 및 측정 스키드 높은 진동 환경에서 정확한 볼트 정렬을 요구합니다.
-
하류 정제- 지연 코커 장치, FCCU (유동 촉매 크래킹 장치) 매립 라인 및 교환 튜브 뭉치가 청소를 위해 정기적으로 당겨지는 열 교환기 뭉치
-
항공 우주 지상 지원- 냉동 유체 전송 시스템 (LNG, 액체 질소) 에서 금속 밀폐면은 왜곡되지 않아야합니다.
-
화학물질 탱크 농장- 반복적인 기계적 굽힘과 회전 오차를 경험하는 로딩/발하드 팔 연결
-
염분 해제 공장고압 역오스모스 (RO) 공급 라인은 공격적인 바닷물 부식에 노출됩니다.
-
직물 및 종이- 다이제스터와 블리칭 화학 라인업은 정기적인 유지보수 중단이 필요합니다.
또한, 그들은임시 또는 모듈형 건축물(예를 들어, 스키드 장착 장비에 대한 사전 제조 된 파이프 스풀), 회전 가능한 플랜지는 축적 된 제조 허용을 보상하여 현장에서 최종 조립을 크게 단순화합니다.
3제품 장점
-
재료 최적화 공학- 고 니켈 합금 (하스텔로이, 인코넬) 또는 부식 매체로 티타늄을 지정할 때 비용 차이는 중요해집니다.프리미엄 소재를 스터브 끝에만 제한하여 (일반적으로 전체 플랜지 조립 무게의 15~25%), 회전 플랜지를 위해 낮은 합금 또는 탄소 강철을 사용하는 동안, 습한 표면 성능을 희생하지 않고 관절 당 전체 금속 지출은 40~60% 감소 할 수 있습니다.
-
용접의 무결성 보존- 랩 융합 플랜지 는 결코 용접되거나 열에 영향을 받지 않기 때문에, 기본 파이프 용접 매듭은 검사 대상이 되는 유일한 용접 매듭으로 남아 있습니다.파이프 재료에 필요한 경우, 플랜지는 동시에 스트레스 해소 할 필요가 없기 때문에 단순화됩니다. 이것은 또한 용접 열 입력으로 인한 플랜지 왜곡의 위험을 제거합니다.
-
가착 및 밀폐의 수명 연장∙ 스터브 끝의 팽창한 입술은 볼트 구멍의 중단이 없는 연속적이고 끊이지 않는 좌석 표면을 제공합니다. 이 균일 압축 영역은 더 일관성있는 가스켓 스트레스 분포를 보장합니다.플랜지 사용 기간 동안 유출 배출량 및 누출률을 크게 줄이는.
-
시간 효율적인 처리공장 폐쇄 도중, 유지보수 승무원들은 펌프 끝에서 융합을 풀고, 플랜지를 슬라이드하고, 펌프 끝의 밀폐 면을 검사하거나 교체할 수 있습니다.이 유지 보수 창 기간을 압축 할 수 있습니다 30~50% 기존 용접 플랜지 교체에 비해.
-
진동 및 피로 저항성- 비 통합 플랜지 설계는 플랜지와 스터브 끝 사이의 가벼운 미세 움직임을 주기적인 부하 (열 확장, 압력 급증, 기계적 진동) 하에서 허용합니다.이 상대적인 움직임은 다른 경우에 딱딱한 웰드 목 플랜지로 직접 전송되는 스트레스 농도를 흡수, 따라서 관절 연결의 전반적인 피로 수명을 향상시킵니다.
4.주요 사양
| 매개 변수 범주 | 상세한 기술 값 |
| 크기 제공 | NPS 3⁄4′′~60′′ (DN20~DN1500) 까지; 특수 지름은 도조/출조로 구할 수 있다 |
| 압력-온도 등급 | ASME B16.5 클래스 150, 300, 600, 900, 1500, 2500; ASME B31.3 및 B31.1 설계 코드 |
| 허브 구성 | A형 (ASME B16.9에 따라 긴 패턴) B형 & C형 (MSS SP-43에 따라 짧은 패턴) |
| 허용량 (OD & 길이) | 외부 지름: NPS ≤ 10′′의 경우 ±1.6mm, 더 큰 경우 ±3.2mm; 허브 길이: ±3mm; 입술 두께: ±0.8mm |
| 월 스케줄 호환성 | 성병, XS, XXS, Sch 5S, 10S, 20, 30, 40, 60, 80, 100, 120, 140, 160 |
| 용접 끝 준비 | 비벨 각도: 37.5° ± 2.5°; 뿌리 표면: 1.6 mm ± 0.8 mm; 1.5 mm 이내의 굴착 파이프 일치 ID |
| 표면 마감 (밀착면) | 톱니 모양의 컨센트릭 또는 나선 모양의 마무리; Ra 3.2 ∼6.3 μm (125 ∼250 AARH) 표준; RTJ 굴곡의 경우 1.6 μm (63 AARH) |
| 재료 추적성 | EN 10204 3.1 또는 3에 따른 전체 MTR (밀리 테스트 보고서)2; 요청에 따라 100%의 긍정적 물질 식별 (PMI) |
| 파괴적이지 않은 검사 | ASME B16에 따라 100% 시각 (VT)9: 용접 끝 단단성을 위한 선택적 RT/UT; 입술 표면 균열 검출을 위한 DPT/MPI |
| 수정성 검증 | 실내 온도에서 1.5 × 명소 압력에서 시험하여 최소 10분 동안 유지되며 가시성 누출은 0 |
| 표시 및 포장 | 영구 스텐실 (대량, 품질, 스케줄, 열 번호, 제조사 로고); 수출용 가장자리 보호 장치가 있는 나무 상자 |
| 표준 준수 | ASME B169, MSS SP-43, MSS SP-79, EN 1092-1 (PN 등급의 동등한 경우), ISO 15590-1 |
FAQ
1당신은 무역 회사나 제조업자입니까? 우리는 제조업자입니다. 당신은 인증서를 볼 수 있습니다.
2얼마나 오래 배달 시간? 일반적으로 그것은 5-10 일입니다 재화 재고에 있는 경우. 또는 15-20 일입니다 재화 재고에 있지 않은 경우, 그것은 양에 따라.
3. 당신은 샘플을 제공합니까? 그것은 무료 또는 추가입니까? 예, 우리는 무료 요금으로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
4. 당신의 지불 조건은 무엇입니까? 지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 배송 전에 균형.
