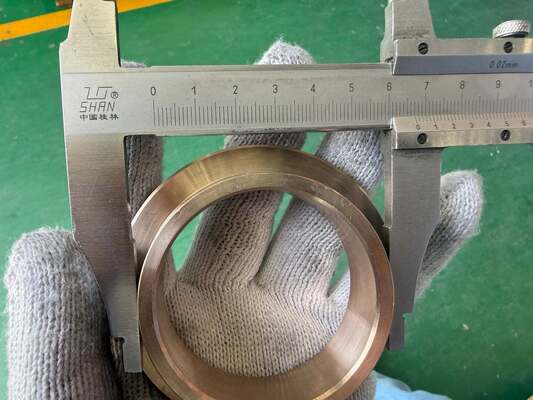

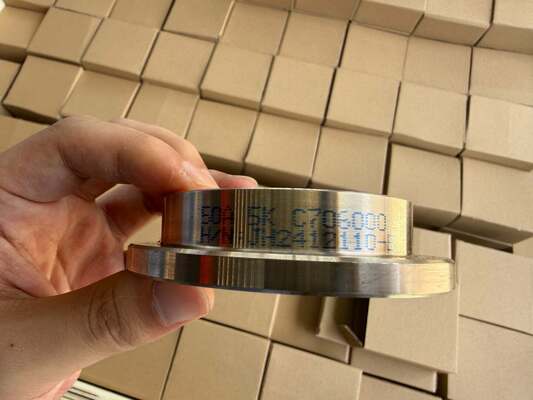

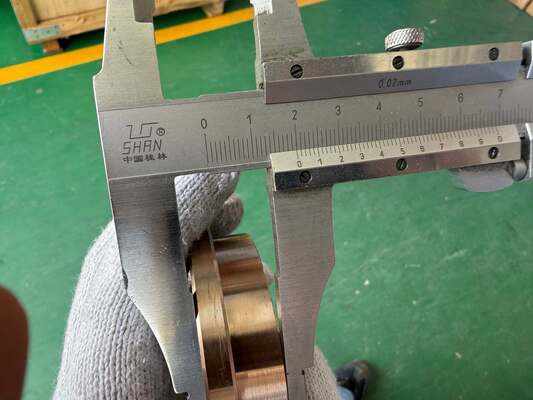

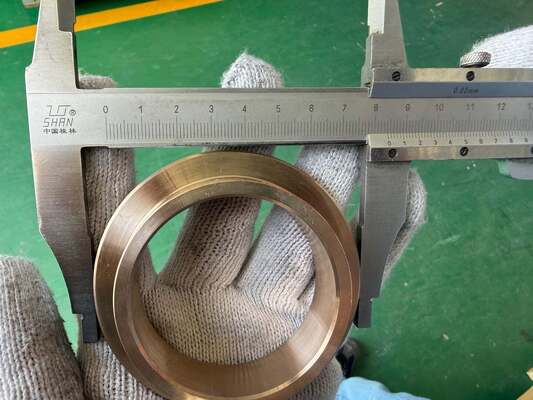

탄소강 스텁 엔드 피팅 ASME B16.9 석유 가스 파이프라인 비용 절감 손쉬운 분해 랩 조인트 플랜지 피팅

탄소강 스터브 엔드 피팅 ASME B16.9 석유 가스 파이프라인 비용 절감 쉬운 분해 랩 조인트 플랜지 피팅

1. 제품 설명

스터브 엔드 피팅은 랩 조인트 플랜지와 쌍을 이루어 배관 시스템에서 분리 가능한 플랜지 연결을 형성하도록 설계된 맞대기 용접 파이프 부품입니다. 한쪽 끝에는 플랜지 면에 대한 밀봉 표면 역할을 하는 플레어 립이 있고, 다른 쪽에는 파이프에 완전 침투 맞대기 용접을 위한 평평하고 경사진 끝이 있습니다. 랩 조인트 플랜지는 스터브 엔드 위로 자유롭게 미끄러지며 용접되지 않아 조립 시 볼 정렬을 쉽게 할 수 있도록 360도 회전이 가능합니다.

세 가지 표준 구성이 널리 사용 가능합니다. 유형 A(ASME B16.9 기준, 긴 허브 및 전체 벽 두께), 유형 B(MSS SP-43 기준, 짧은 허브 및 가벼운 서비스용 감소 벽), 유형 C(MSS SP-43 기준, 가장 짧은 허브 및 저압 응용 분야용 얇은 벽). 일반적인 재료에는 탄소강, 오스테니트계 스테인리스강(304/304L, 316/316L), 듀플렉스/슈퍼 듀플렉스 스테인리스강, 크롬-몰리 합금, 고성능 니켈 기반 합금(모넬, 인코넬, 하스텔로이) 및 티타늄, 구리-니켈이 포함됩니다.

2. 제품 응용 분야

스터브 엔드 피팅은 여러 산업 분야에서 중요한 역할을 합니다.

• 석유 정제 및 석유화학 플랜트 – 촉매 재생 또는 열교환기 청소가 빈번하게 필요한 공정 라인용.

• 화학 및 특수 화학 제품 생산 – 특히 내식성이 중요한 공격적인 매체 서비스용.

• 식품, 음료 및 유제품 가공 – 위생적인 조건에서 플랜지 조인트의 정기적인 세척 및 분해가 필요한 곳.

• 제약 및 생명 공학 – 엄격한 세척 프로토콜이 있는 멸균 유체 이송 시스템용.

• 발전 – 화석 연료 및 원자력 발전소 모두에서 냉각수, 증기 및 보조 배관용.

• 수처리 및 폐수 처리 – 펌프 스테이션, 필터 장치 및 화학 물질 공급 시스템용.

• 해양 및 해상 플랫폼 – 염수 부식 및 공간 제약으로 인해 회전식 플랜지가 선호되는 곳.

• 진공 및 반도체 – 누출 방지 및 서비스 용이성이 필요한 ISO-KF 및 기타 진공 배관용.

정기적인 유지 보수, 가동 중단 검사 또는 부품 교체가 필요한 시스템에 특히 권장됩니다. 플랜지를 용접 조인트를 방해하지 않고 슬라이딩하여 제거할 수 있기 때문입니다.

3. 제품 장점

• 상당한 비용 절감 – 공정 유체에 저항하는 고가 합금으로 만들어야 하는 것은 스터브 엔드뿐입니다. 랩 조인트 플랜지는 일반 탄소강으로 제작할 수 있습니다. 12인치 클래스 600 인코넬 625 시스템의 경우 이 방식을 사용하면 전체 용접 넥 플랜지를 사용하는 것에 비해 각 플랜지 조인트 비용을 50% 이상 절감할 수 있습니다.

• 손쉬운 유지 보수 액세스 – 랩 조인트 플랜지를 제거하는 데 용접 절단이 필요하지 않아 유지 보수 기간당 몇 시간을 절약하고 재용접 및 재열처리 필요성을 없앱니다.

• 볼팅 유연성 – 자유 회전 플랜지는 특히 파이프 스풀 회전이 비현실적이거나 위험한 대형 배관에서 볼트 구멍의 지루한 정렬을 제거합니다.

• 우수한 내식성 및 내침식성 – 플레어 립은 파이프와 동일한 고품질 재료로 만들 수 있어 밀봉 인터페이스에서 균일한 저항성을 보장합니다.

• 다양한 재료 호환성 – 거의 모든 파이프 합금으로 제공되어 기존 야금 및 용접 절차와 원활하게 통합할 수 있습니다.

• 재고 감소 – 탄소강 랩 조인트가 있는 스터브 엔드 표준화는 더 적은 수의 플랜지 크기와 재료를 재고로 보유할 수 있게 하여 공급망 관리를 단순화합니다.

4.주요 사양

자주 묻는 질문

1. 귀사는 무역 회사입니까, 제조업체입니까? 저희는 제조업체입니다. 인증서를 보실 수 있습니다.

2. 배송 시간은 얼마나 걸립니까? 일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.

3. 샘플을 제공합니까? 무료입니까, 아니면 추가입니까? 예, 샘플을 무료로 제공할 수 있지만 운송 비용을 지불해야 합니다.

4. 지불 조건은 무엇입니까? 결제=1000USD, 선불 50% T/T, 선적 전 잔금.
