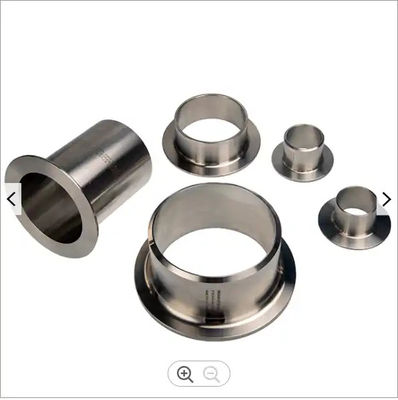

ASTM A403 SS304 랩 조인트 스터브 엔드, 맞대기 용접 부식 방지 파이프 피팅

ASTM A403 SS304 랩 합성 스터브 끝, 부트 웨일드 부식 저항 파이프 피팅

1제품 설명

SS304 랩 합동 스터브 끝, 부트 웨일드 파이프 부착고품질의 부트 웰드 파이프 피팅으로 랩 조인트 플랜지와 함께 사용하도록 설계되었습니다.이 장치는 플랜지 표면에 맞게 앉는 한 개의 팽창한 끝과 파이프라인에 부트 용접을 위한 한 개의 평면 비벨 끝을 갖추고 있습니다.프리미엄 SS304 스테인리스 스틸에서 제조 된 이 스터브 끝은 까다로운 산업용 용도로 우수한 부식 저항과 내구성을 제공합니다.긴 톱니를 가진 A형 구성은 부드러운 흐름 전환을 보장하며 표준 랩 관절 플랜지와 호환됩니다..

2주요 사양

3어플리케이션

SS304 스터브 엔드는 여러 산업 분야에서 파이프 시스템에서 널리 사용됩니다.

• 석유 및 가스파이프 라인 연결 및 정유 공장

• 석유화학 및 화학 가공부식성 매체 취급

• 식품 및 음료위생 파이프 시스템

• 의약품깨끗하고 살균성 있는 환경

• 물 처리 및 HVAC일반 산업용 파이프

• 전력 생산증기 및 냉각용 물 시스템

4제품 장점

• 비용 효율적 인 해결책∙ 파이프 합금과 일치 할 수 있는 스터브 끝만; 랩 관절 플랜지는 탄소 강철으로 만들어질 수 있어, 특히 큰 지름 시스템에서는 재료 비용을 크게 줄일 수 있습니다.

• 간편 한 유지∙ 톱 융합 플랜지 는 톱 끝 을 자유롭게 미끄러지고 용접 을 절단 하지 않고 제거 될 수 있으며, 신속 한 검사, 청소 또는 시스템 변경 을 가능하게 한다

• 유연 한 설치이 플랜지는 스터브 끝에 360° 회전, 볼트 구멍 정렬을 간단하고 용접 목 플랜지와 함께 일반적인 정렬 문제를 제거

• 부식 저항성SS304 물질은 산화 및 각종 부식 매체에 대한 뛰어난 저항력을 제공하며 긴 서비스 수명을 보장합니다.

• 차원 정확성- 엄격한 허용량으로 ASME B16.9에 따라 제조, 표준 랩 관절 플랜지와 완벽한 호환성을 보장

5제품 기능

• 파이프 용접을 절단하지 않고 쉽게 해체 할 수 있도록 플랜지 연결을 만듭니다

• 랩 관절 플랜지 얼굴에 일치 부드럽고 지속적인 밀폐 표면을 제공합니다

• 관절을 스트레스를 받지 않고 열 확장과 파이프 움직임을 수용

• 밀폐 표면에서 부식 저항을 유지하면서 낮은 수준의 뒷편 플랜지 사용을 가능하게합니다.

6설치 지침.

1. 용접하기 전에 파이프 또는 스터브 끝에 랩 관절 플랜지를 슬라이드

2. 부트 웰드 평면 (비벨) 끝의 스터브 끝으로 파이프 라인 자격 웰딩 절차를 사용하여

3. 번쩍이는 끝 (lap) 튜브 종점에 정확하게 정렬되어 있는지 확인

4. 턱 관절 플랜지를 스터브 끝을 통해 슬라이드, 플라어의 뒷면에 맞게 앉아

5. 함께 결합 플랜지와 볼트와 함께 플랜지 볼트 구멍을 정렬

6. 플래거드 끝과 짝짓기 플랜지 얼굴 사이의 밀폐

참고:A형 (장형) 스터브 끝의 경우, 랩 두께는 연결 파이프의 명목 벽 두께보다 적지 않아야 합니다..

7주의 사항

• 파이프 스케줄이 적절한 적합성을 위해 스터브 끝 벽 두께와 일치하는지 확인

• 스터브 끝 재료가 서비스 액체와 온도와 호환되는지 확인

• 파이프에 직접 랩 관절 플랜지를 웰드하지 마십시오 √ 플랜지는 회전 자유로워야 합니다

• 적절한 용접 절차 (WPS 자격) 를 사용 하 여 부트 용접 연결

• 고압 애플리케이션의 경우, 압력 등급이 시스템 요구 사항과 일치하는지 확인

• 적절한 밀폐를 보장하기 위해 설치 전에 스크래치 또는 손상을 위해 허리 표면을 검사

8운송 및 배달

9지불 조건

10포장

표준 수출 패키지:

• 각 종말은 개별적으로 경직 방지 기름 코팅으로 포장

• 습기를 방지하기 위해 나일론 가구 또는 플라스틱 포장에 포장

• 선박 운송을 위한 목재 케이스 또는 팔렛에 장착된 것

• 주문을 받아 사용할 수 있는 맞춤형 포장

11반품, 교환 및 판매 후

• 품질 보증100% 출하 전에 검사; 모든 제품은 ASME B16.9 표준에 적합합니다

• 반환 정책제조 결함 (검사 조건) 에 따라 30일 이내에 반품

• 교환제3자 검사로 확인된 모든 불규칙 제품 무료 교체

• 표본 정책무료 샘플 제공, 구매자 운송 비용을 부담

• 기술 지원모든 기술 문의에 24시간 응답

• 사용자 지정 주문● 주문 할 수 있는 맞춤형 크기, 재료 및 완성품
