ASME B16.20 SS316 나선형 상처 금속 개스킷, 돌출면 플랜지용 고압 흑연 씰 링
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 플랜지 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | ASME B16.20 SS316 나선형 상처 금속 개스킷, 돌출면 플랜지용 고압 흑연 씰 링 | 재료 | SS316(스테인레스 스틸 316)/플렉시블 그라파이트/SS316 |
|---|---|---|---|
| 기준 | ASME B16.20 | 프로세스 | 나선형 상처 |
| 연결 유형 | 플랜지 연결 | 얼굴 유형 | RF(Raised Face), FF(Flat Face), 텅 및 그루브, 수형 및 암형 플랜지에 적합 |
| 크기 범위 | ASME B16.20에 따라 맞춤화됨(NPS 1/2" ~ 24" 이상) | 애플리케이션 | 석유화학, 석유 및 가스, 발전, 정유, 파이프라인, 열 교환기, 밸브 씰링 |
| 표면 마감 | 표준 공차에 따라; 갈라짐이나 접힘 없이 부드럽게 감김 | 주요 특징 | 극한의 온도(-196°C ~ 550°C) 및 고압에서 안정적인 밀봉 |
제품 설명

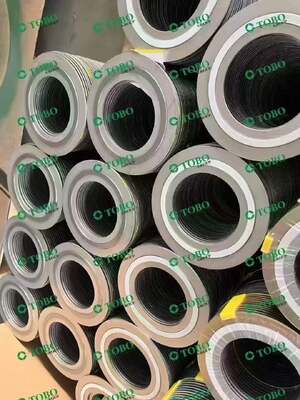

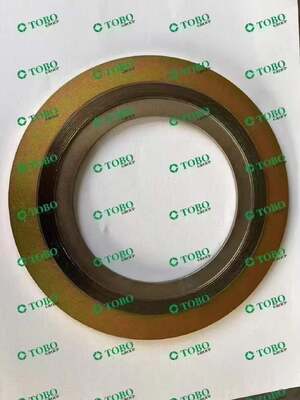

ASME B16.20 SS316 나선형 금속 개스킷, 고압 흑연 씰 링 (돌출면 플랜지용)
1. 제품 설명
고압 SS316 나선형 흑연 개스킷 ASME B16.20, 플랜지용 금속 씰 링고온 및 고압 환경의 중요 플랜지 연결을 위해 설계된 프리미엄 금속 밀봉 솔루션입니다. 이 개스킷은 정밀하게 감긴 V자형 금속 스트립(SS316)과 유연한 흑연 충전재를 결합하고, 내부 SS316 링으로 보강되어 탁월한 폭발 방지 및 압축 제어 기능을 제공합니다. ASME B16.20 표준에 따라 엄격하게 설계 및 제조된 이 나선형 개스킷은 석유화학 플랜트부터 발전 시설까지 광범위한 산업 응용 분야에서 안정적이고 오래 지속되는 밀봉 성능을 제공합니다.
2. 주요 기술 매개변수
| 매개변수 | 사양 |
|---|---|
| 표준 | ASME B16.20 |
| 금속 와인딩 재질 | SS316 스테인리스 스틸 |
| 충전재 | 유연한 흑연 |
| 내부 링 재질 | SS316 스테인리스 스틸 |
| 온도 범위 | -196°C ~ +550°C |
| 압력 등급 | 최대 Class 2500 |
| 크기 범위 | NPS 1/2" ~ 24" (맞춤형 크기 가능) |
| 플랜지 면 유형 | RF, FF, TG, MF (돌출면, 평면, 텅앤그루브, 암수) |
| 밀도 | 1.6 - 1.8 g/cm³ |
| 압축률 | 25% - 35% |
| 반발률 | ≥ 15% |
| 두께 허용 오차 | ±0.2mm |
3. 응용 분야
이 나선형 금속 개스킷은 다음 산업 분야의 플랜지 연결에 널리 사용됩니다:
-
석유 및 가스 탐사, 정제 및 운송
-
석유화학 및 화학 처리 플랜트
-
발전 (화력, 원자력, 신재생 에너지)
-
열 교환기, 보일러 및 압력 용기
-
밸브, 펌프 및 파이프라인 밀봉
-
제약 및 식품 가공 (SS316 호환성이 필요한 경우)
-
해양 및 해상 플랫폼 장비
4. 제품 장점
-
우수한 고온 성능: -196°C ~ 550°C의 극한 온도를 저하 없이 견뎌 극저온 및 고온 응용 분야 모두에 적합합니다.
-
뛰어난 압력 내구성: 최대 Class 2500까지 안정적인 밀봉 성능을 제공하여 가장 까다로운 고압 조건에서도 누출 없는 작동을 보장합니다.
-
탁월한 복원력 및 유연성: 나선형 설계는 열 순환, 압력 변동, 파이프 이동 및 진동 하에서 뛰어난 복원력과 적응성을 제공하여 장기간 사용 수명 동안 단단한 밀봉을 유지합니다.
-
폭발 방지 기능: 내장된 SS316 내부 링은 개스킷 압출 및 침식을 방지하고, 과도한 조임을 방지하기 위해 압축을 제어하며, 고신뢰성 밀봉을 위한 구조적 무결성을 더합니다.
-
내식성: SS316 재질은 피팅, 틈새 부식 및 염화물 공격에 대한 우수한 내성을 제공하여 공격적인 화학 환경에서 긴 서비스 수명을 보장합니다.
-
표준 준수: ASME B16.20에 따라 완전히 제조 및 테스트되어 치수 정확성, 재료 추적성 및 모든 표준 플랜지와의 호환성을 보장합니다.
5. 제품 기능
-
볼트 조인트 압축 하에서 두 플랜지 면 사이에 양호하고 누출 없는 밀봉을 생성합니다.
-
플랜지 표면 불규칙성, 미세한 오정렬 및 열팽창 차이를 보상합니다.
-
유해하거나 부식성이 있거나 고가의 유체 및 가스의 누출을 방지합니다.
-
필요한 경우 전기 절연을 제공합니다.
-
플랜지 조인트의 쉬운 조립, 분해 및 유지보수를 가능하게 합니다.
-
내부 링은 개스킷 압착을 방지하고 서비스 수명을 연장하는 압축 제한기 역할을 합니다.
6. 사용 지침
-
플랜지 면 검사: 플랜지 표면이 깨끗하고 매끄러우며 긁힘, 녹 또는 이물질이 없는지 확인합니다. 밀봉에 영향을 줄 수 있는 손상이 있는지 검사합니다.
-
올바른 크기 선택: 개스킷 치수가 플랜지 등급, 크기 및 면 유형과 일치하는지 확인합니다.
-
개스킷 배치: 플랜지 면 사이에 개스킷을 중앙에 배치하고 내부 링이 플랜지 보어와 올바르게 정렬되도록 합니다.
-
볼트 균일하게 조이기: 스터드 볼트와 너트에 윤활유를 바릅니다. 균일한 압축을 보장하기 위해 최소 세 단계 (일반적으로 목표 토크의 30%, 60%, 100%)로 별 모양 패턴으로 조입니다.
-
적절한 압축 달성: 최적의 밀봉 성능을 보장하기 위해 권장 압축률인 25%-35%를 유지합니다.
-
최종 토크 확인: 작동 온도 및 압력에 도달한 후, 플랜트 절차에 따라 필요한 경우 볼트를 다시 조입니다.
7. 주의 사항
-
권장 볼트 토크를 초과하지 마십시오. 과도한 압축은 와인딩을 손상시키고 반발 성능을 저하시킬 수 있습니다.
-
서비스 매체와의 호환성을 확인하여 화학적 공격을 피하십시오 (화학적 호환성 차트 참조).
-
제거된 개스킷은 재사용하지 마십시오. 압축된 개스킷은 완전히 복원되지 않을 수 있으며 밀봉 무결성을 손상시킬 수 있습니다.
-
직사광선, 기름 및 화학 물질로부터 떨어진 건조하고 서늘하며 깨끗한 환경에 보관하십시오.
-
설치 전에 와인딩 링이 구부러지거나 찌그러지지 않도록 주의해서 다루십시오.
-
위험하거나 위험도가 높은 응용 분야의 경우 항상 현장별 안전 및 설치 절차를 따르십시오.
8. 배송 정보
-
리드 타임: 주문 확인 후 15-30 영업일 (주문 수량 및 크기 복잡성에 따라 다름).
-
배송 방법: 고객 요구 사항에 따라 해상, 항공 또는 특송 (DHL, FedEx, UPS)으로 배송됩니다.
-
추적: 발송 후 24시간 이내에 배송 추적 정보가 제공됩니다.
-
배송 책임: 모든 배송은 주문 시 합의된 배송 조건 (EXW, FOB, CIF 등)에 따릅니다.
9. 결제 조건
| 결제 방법 | 세부 정보 |
|---|---|
| T/T (전신환) | 사전 30% 예금, 선적 전 또는 B/L 사본 대 70% 잔금 |
| Western Union | 소액 및 샘플 주문에 사용 가능 |
| 기타 옵션 | 대규모 계약의 경우 협상을 통해 현금 L/C 가능 |
-
최소 주문 수량 (MOQ): 1 PC (샘플 및 소량 주문 환영)
-
가격: 수량, 크기 및 사양에 따라 협상 가능
10. 포장
운송 중 제품 무결성을 보장하기 위해 표준 수출 포장이 사용됩니다:
-
각 개스킷은 긁힘 및 부식을 방지하기 위해 보호 필름 또는 방청지로 개별 포장됩니다.
-
여러 개의 개스킷은 내부 폼 또는 벌집 종이 보호 기능이 있는 강화 상자에 담깁니다.
-
대량 주문의 경우, 상자는 튼튼한 나무 팔레트 또는 케이스에 포장되며 스트래핑 밴드와 수축 필름으로 고정됩니다.
-
모든 패키지에는 제품 코드, 크기, 수량 및 취급 지침이 명확하게 라벨링됩니다.
-
요청 시 맞춤형 포장 또는 브랜드 라벨링이 가능합니다.
11. 반품, 교환 및 판매 후 정책
-
품질 보증: 모든 제품은 ASME B16.20 표준에 따라 제조 및 검사됩니다. 요청 시 재료 시험 인증서 (MTC) 및 검사 보고서를 제공합니다.
-
반품 조건: 제품이 합의된 사양과 일치하지 않거나 제조 결함이 있는 경우 수령 후 14일 이내에 반품이 허용됩니다. 제품은 원래의 미사용 상태 및 포장 상태를 유지해야 합니다.
-
교환 정책: 제조 문제로 인한 제품 결함이 확인되면 배송 후 30일 이내에 무료로 교체해 드립니다. 교체 배송 비용은 판매자가 부담합니다.
-
비품질 반품: 주문 오류 또는 단순 변심으로 인한 반품은 7일 이내에 허용되지만, 배송 및 취급 수수료가 공제되며 20%의 재입고 수수료가 부과될 수 있습니다.
-
판매 후 지원: 당사 기술팀은 설치, 호환성 및 응용 분야 문제에 대한 평생 상담을 제공합니다. 신속한 지원을 위해 이메일 또는 전화로 고객 서비스에 문의하십시오.
-
분쟁 해결: 품질 관련 분쟁은 필요한 경우 독립 기관 (예: SGS, BV)의 제3자 검사를 통해 해결됩니다. 합의는 검사 결과에 따라 이루어집니다.
FQA
1. 귀사는 무역 회사입니까, 제조업체입니까?
저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
일반적으로 상품이 재고에 있으면 5-10일입니다. 재고가 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까?
무료입니까, 아니면 추가 요금입니까? 예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 결제 조건은 무엇입니까?
결제=1000USD, 50% T/T 선불, 선적 전 잔금.
