용접 넥 돌출면 플랜지 ASME B16.5 C71500 CuNi 70/30, 단조 구리 니켈 해양 플랜지
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 플랜지 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | 용접 넥 돌출면 플랜지 ASME B16.5 C71500 CuNi 70/30, 단조 구리 니켈 해양 플랜지 | 재료 | 구리 니켈 합금 UNS C71500(70/30 Cu-Ni) |
|---|---|---|---|
| 기준 | ASME B16.5 | 프로세스 | 원활한 / 용접 |
| 연결 유형 | 서서히 나아가는 | 얼굴 유형 | 웰드 목 |
| 크기 범위 | 부낸표면 | 애플리케이션 | DN20 – DN500 (NPS 3/4″ – NPS 20″) |
| 표면 마감 | 씰링면을 정밀 가공하고 전반적인 산세 및 부동태 처리를 수행합니다. | 주요 특징 | 뛰어난 해수 내식성 - 해양 및 해양 응용 분야에 이상적 |
제품 설명

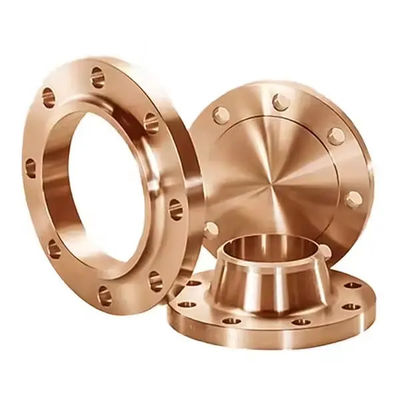

용접 넥 라이즈드 페이스 플랜지 ASME B16.5 C71500 CuNi 70/30, 단조 구리 니켈 해양 플랜지
1. 제품 설명
ASME B16.5 C71500 CuNi 70/30 라이즈드 페이스 용접 넥 플랜지, 단조 해양 플랜지는 까다로운 산업 배관 시스템을 위해 설계된 고성능 단조 구리-니켈 파이프 플랜지입니다. UNS C71500 (구리 70%, 니켈 30%) 합금으로 제조된 이 용접 넥 플랜지는 뛰어난 내식성과 우수한 기계적 강도를 결합합니다. 라이즈드 페이스 씰링 표면은 안정적인 누수 방지 연결을 보장하며, 용접 넥 설계는 용접 조인트에서 부드러운 응력 전환과 보강을 제공하여 고압 및 고온 응용 분야에 이상적입니다. 각 플랜지는 ASME B16.5 표준을 충족하도록 정밀하게 단조 및 전체 가공되어 치수 정확성과 일관된 품질을 보장합니다.
2. 주요 사양
| 매개변수 | 사양 |
|---|---|
| 재질 | UNS C71500 (70/30 구리-니켈 합금) |
| 표준 | ASME B16.5 |
| 압력 등급 | Class 150, Class 300, Class 600, Class 900 |
| 사이즈 범위 | DN20 – DN500 (NPS 3/4″ – NPS 20″) 또는 맞춤형 |
| 페이스 타입 | 라이즈드 페이스 (RF) |
| 연결 타입 | 용접 넥 |
| 공정 | 단조 |
| 표면 마감 | 씰링 페이스 정밀 가공; 전체 산세 및 수동화 |
| 인장 강도 | ≥485 MPa |
| 항복 강도 | ≥215 MPa |
| 신율 | ≥30% |
3. 응용 분야
이 구리-니켈 플랜지는 해양 공학, 조선, 해양 석유 및 가스 플랫폼, 해수 담수화 플랜트, 발전소 응축기, 열교환기 및 화학 처리 산업에서 널리 사용됩니다. 70/30 Cu-Ni 합금은 특히 해수, 기수 및 다양한 부식성 매체에 대한 뛰어난 저항성이 요구되는 환경에 선택됩니다.
4. 제품 장점
-
탁월한 해수 내식성, 해양 환경에서 탄소강 및 스테인리스강보다 훨씬 뛰어남
-
인장 강도 ≥485 MPa 및 항복 강도 ≥215 MPa의 높은 기계적 강도로 안정적인 장기 서비스 제공
-
생물 오염 및 응력 부식 균열에 대한 우수한 저항성
-
단조 구조는 균일한 결정 구조와 우수한 인성을 보장합니다.
-
정밀 가공된 라이즈드 페이스는 ASME B16.5 요구 사항에 따라 안정적인 씰링 성능을 보장합니다.
5. 제품 기능
-
고압 배관 시스템에서 안전하고 누수 없는 플랜지 연결 제공
-
용접 넥 설계를 통해 파이프에서 플랜지로 하중을 부드럽게 전달
-
공격적인 유체 환경에서 피팅, 틈새 부식 및 침식에 저항
-
배관 유지 보수 및 검사를 위한 쉬운 조립 및 분해 가능
-
열 순환 및 진동 조건에서 구조적 무결성 유지
6. 사용 지침
-
수령 시 운송 중 손상 또는 표면 결함이 있는지 플랜지를 검사하십시오.
-
용접 넥 준비에 맞게 파이프 끝이 올바르게 경사졌는지 확인하십시오.
-
용접 전에 플랜지를 파이프 축에 수직으로 정렬하십시오.
-
구리-니켈 합금과 호환되는 적절한 용접 절차 및 용가재를 사용하십시오.
-
권장 토크 값에 따라 볼트를 교차 패턴 순서로 균등하게 조이십시오.
-
설치 후 압력 테스트를 수행하여 조인트 무결성을 확인하십시오.
7. 주의 사항
-
갈바닉 부식을 방지하기 위해 탄소강 도구 또는 재료와의 접촉을 피하십시오.
-
산 및 부식성 화학 물질에서 떨어진 건조하고 통풍이 잘 되는 곳에 보관하십시오.
-
밀봉면이 긁히거나 피팅된 손상된 플랜지를 사용하지 마십시오.
-
적절한 볼트 토크를 확인하십시오. 과도하게 조이면 라이즈드 페이스가 변형될 수 있습니다.
-
구리-니켈 합금 서비스 조건에 적합한 호환성 개스킷을 사용하십시오.
-
자격을 갖춘 인력에 의한 전문 용접 및 설치를 강력히 권장합니다.
8. 배송 정보
주문 확인 후 15-30 영업일 이내에 배송됩니다. 일반적인 배송 패키지는 운송 중 보호를 보장하는 표준 수출 포장재(합판 케이스 또는 팔레트)로 구성됩니다. 긴급 주문의 경우 요청 시 신속 배송 옵션을 이용할 수 있습니다. 고객 선호도 및 주문 수량에 따라 해상, 항공 또는 택배로 배송합니다. 모든 배송은 전액 보험에 가입되어 추적됩니다.
9. 결제 조건
T/T (전신환) 및 웨스턴 유니온을 받습니다. T/T의 경우 주문 확인 시 30% 예치금이 필요하며, 선적 전에 70% 잔금이 지불됩니다. 장기 협력 및 대량 주문의 경우 결제 조건은 협의 가능합니다. 송금 시 은행 수수료는 구매자가 부담합니다.
10. 포장 세부 정보
| 포장 유형 | 설명 |
|---|---|
| 표준 | 해상 운송에 적합한 수출용 합판 케이스 또는 목재 팔레트 |
| 내부 보호 | 각 플랜지에 대한 비닐 필름 포장 및 폼 패딩 |
| 마킹 | 재질 등급, 사이즈, 압력 등급 및 배치 번호가 포함된 제품 라벨 |
| 문서 | 포장 목록, 품질 인증서 및 재료 시험 보고서 포함 |
당사의 표준 포장은 해상 또는 항공 운송 중 플랜지가 녹슬거나 손상되지 않도록 보장합니다.
11. 판매 후 정책
배송일로부터 12개월 동안 제조 결함에 대한 보증을 제공합니다. 품질 문제가 발견되면 수령 후 7일 이내에 사진 또는 비디오 증거를 제공하십시오. 확인 후 교체 또는 환불을 처리해 드립니다. 반품의 경우 제품은 원래 상태 및 포장 상태여야 합니다. 반품 배송 비용은 당사의 과실로 인한 반품이 아닌 경우 구매자가 부담합니다. 모든 판매 후 문제에 대해 신속하고 공정한 해결책을 제공하기 위해 최선을 다하고 있습니다.
FQA
1. 귀사는 무역 회사입니까, 아니면 제조업체입니까?
저희는 제조업체입니다. 인증서를 보실 수 있습니다.
2. 배송 시간은 얼마나 걸립니까?
일반적으로 상품이 재고에 있으면 5-10일입니다. 또는 상품이 재고에 없으면 15-20일이며, 수량에 따라 다릅니다.
3. 샘플을 제공합니까?
무료입니까, 아니면 추가입니까? 예, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
4. 결제 조건은 무엇입니까?
결제≤1000USD, 100% 선불. 결제>=1000USD, 50% T/T 선불, 선적 전 잔금.
