산업 SS304 스테인리스 그루터기 끝, 저항하는 맞대기 용접 랩 이음 관 이음쇠 부식 방지

산업용 SS304 스테인리스 스틸 스터브 엔드, 맞대기 용접 랩 조인트 파이프 피팅 부식 방지

1. 제품 설명

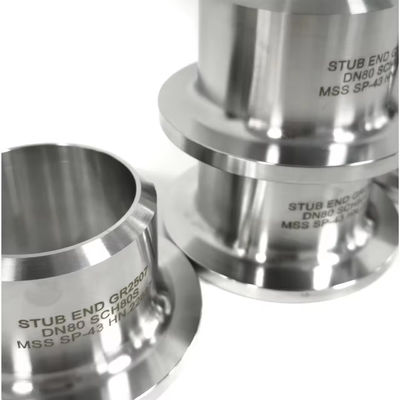

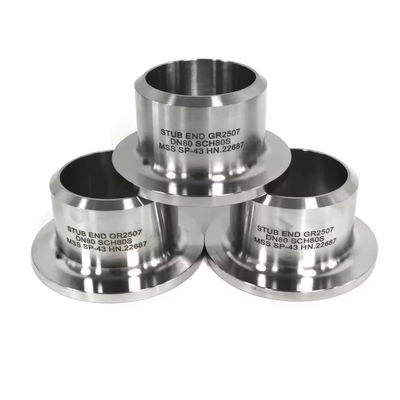

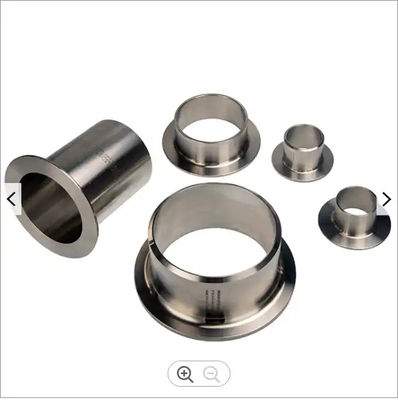

SS304 스테인리스 스틸 스터브 엔드는 랩 조인트 플랜지와 함께 사용하도록 설계된 고품질 맞대기 용접 파이프 피팅입니다. 랩 조인트 스터브 엔드라고도 알려진 이 피팅은 플랜지 면에 안착되는 한쪽 플레어 끝과 파이프라인에 맞대기 용접하기 위한 한쪽 평면 베벨 끝을 특징으로 합니다. 프리미엄 SS304 스테인리스 스틸로 제작된 이 스터브 엔드는 까다로운 산업 응용 분야에 탁월한 내식성과 내구성을 제공합니다. 긴 테이퍼의 A형 구성은 부드러운 흐름 전환을 보장하며 표준 랩 조인트 플랜지와 호환됩니다.

2. 주요 사양

3. 응용 분야

SS304 스터브 엔드는 여러 산업 분야의 배관 시스템에서 널리 사용됩니다:

• 석유 및 가스- 파이프라인 연결 및 정유

• 석유화학 및 화학 처리- 부식성 매체 취급

• 식음료- 위생 배관 시스템

• 제약- 깨끗하고 멸균된 환경

• 수처리 및 HVAC- 일반 산업 배관

• 발전- 증기 및 냉각수 시스템

4. 제품 장점

• 비용 효율적인 솔루션- 스터브 엔드만 파이프 합금과 일치시키면 됩니다. 랩 조인트 플랜지는 탄소강일 수 있어 특히 대구경 시스템의 재료 비용을 크게 절감할 수 있습니다.

• 쉬운 유지 보수- 랩 조인트 플랜지는 스터브 엔드 위에서 자유롭게 움직이며 용접부를 절단하지 않고 제거할 수 있어 신속한 검사, 청소 또는 시스템 수정이 가능합니다.

• 유연한 설치- 플랜지는 스터브 엔드 주위로 360° 회전하여 볼트 구멍 정렬을 단순화하고 용접 넥 플랜지에서 흔히 발생하는 정렬 문제를 제거합니다.

• 내식성- SS304 재질은 산화 및 다양한 부식성 매체에 대한 탁월한 내성을 제공하여 긴 서비스 수명을 보장합니다.

• 치수 정확도- ASME B16.9에 따라 엄격한 공차로 제조되어 표준 랩 조인트 플랜지와 완벽하게 호환됩니다.

5. 제품 기능

• 파이프 용접부를 절단하지 않고 쉽게 분해할 수 있는 플랜지 연결을 생성합니다.

• 랩 조인트 플랜지 면과 일치하는 부드럽고 연속적인 밀봉 표면을 제공합니다.

• 조인트에 스트레스를 주지 않고 열팽창 및 파이프 움직임을 수용합니다.

• 낮은 등급의 백킹 플랜지를 사용하면서도 씰 면의 내식성을 유지할 수 있습니다.

6. 설치 지침

1. 용접 전에 랩 조인트 플랜지를 파이프 또는 스터브 엔드 위로 밀어 넣습니다.

2. 자격을 갖춘 용접 절차를 사용하여 스터브 엔드의 평면 (베벨) 끝을 파이프라인에 맞대기 용접합니다.

3. 플레어 끝 (랩)이 파이프 끝단에 정확하게 정렬되었는지 확인합니다.

4. 랩 조인트 플랜지를 스터브 엔드 위로 밀어 넣고 플레어 뒷면에 안착시킵니다.

5. 플랜지 볼트 구멍을 상대 플랜지와 정렬하고 함께 볼트로 고정합니다.

6. 개스킷은 플레어 끝과 상대 플랜지 면 사이에 밀봉됩니다.

참고: A형 (롱 패턴) 스터브 엔드의 경우 랩 두께는 연결 파이프의 공칭 벽 두께보다 작지 않아야 합니다.7. 주의 사항

적절한 맞춤을 위해 파이프 스케줄이 스터브 엔드 벽 두께와 일치하는지 확인하십시오.

• 스터브 엔드 재질이 서비스 유체 및 온도와 호환되는지 확인하십시오.

• 랩 조인트 플랜지를 파이프에 직접 용접하지 마십시오. 플랜지는 회전할 수 있어야 합니다.

• 맞대기 용접 연결에는 적절한 용접 절차 (WPS 자격)를 사용하십시오.

• 고압 응용 분야의 경우 압력 등급이 시스템 요구 사항과 일치하는지 확인하십시오.

• 적절한 밀봉을 보장하기 위해 설치 전에 랩 면에 긁힘이나 손상이 있는지 검사하십시오.

• 8. 배송 및 배달

항목

방법

표준 수출 포장:

각 스터브 엔드는 녹 방지 오일 코팅으로 개별 포장됩니다.

• 습기 방지를 위해 나일론 백 또는 플라스틱 랩에 포장됩니다.

• 해상 운송을 위해 나무 상자 또는 팔레트에 고정됩니다.

• 요청 시 맞춤 포장 가능

• 11. 반품, 교환 및 판매 후 서비스

품질 보증

• - 선적 전 100% 검사; 모든 제품은 ASME B16.9 표준을 준수합니다.반품 정책

• - 제조 결함에 대한 반품은 30일 이내에 허용됩니다 (검사 대상).교환

• - 제3자 검사로 확인된 부적합 제품에 대한 무료 교체샘플 정책

• - 무료 샘플 제공; 구매자가 운송비 부담기술 지원

• - 모든 기술 문의에 대한 24시간 응답맞춤 주문

• - 요청 시 맞춤 크기, 재질 및 마감 가능FQA
