CuNi 70/30 구리 니켈 감소 티 소켓 용접 단조 피팅 ASME B16.5 Class150 Marine Grade
| 원래 장소 | 중국 상하이 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | ISO/TUV/SGS |
| 모델 번호 | 구리 니켈 파이프 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 표준 배송 패키지 |
| 배달 시간 | 15-30 근무일 |
| 지불 조건 | T/T, 서부 동맹 |
| 공급 능력 | 10Ton/Month |
제품 상세 정보
| 제품명 | CuNi 70/30 구리 니켈 감소 티 소켓 용접 단조 피팅 ASME B16.5 Class150 Marine Grade | 재료 | 스테인레스 스틸 |
|---|---|---|---|
| 끝 유형 | 여성 NPT | 온도범위 | -20°C ~ 400°C |
| 모양 | 티/리듀서/유니온 | 제품명 | 리듀싱 티 맞춤 |
| 엔드타입 | 맞대기 용접 종료 | 압력 등급 | 3000psi |
| 길이 | 필수의 | 유형 | 강관 |
| 표준 | ASME B16.9, ASTM A234 | 애플리케이션 | 파이프라인 시스템, 유체 운송 |
| 크기 범위 | 3 | 사양 | 맞춤형 |
| 헤드 코드 | 둥근 | 기원 | 상하이 |
제품 설명

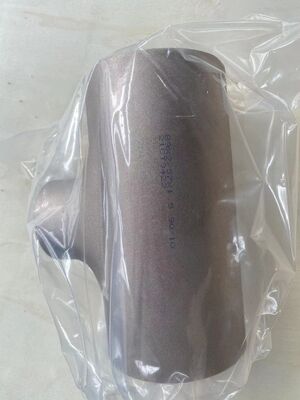

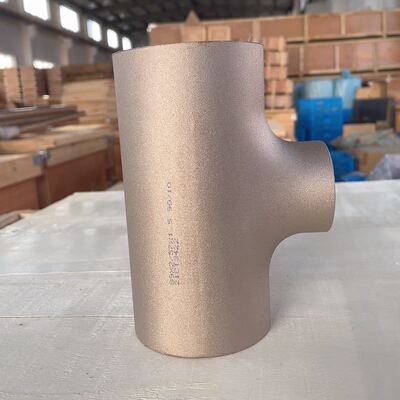

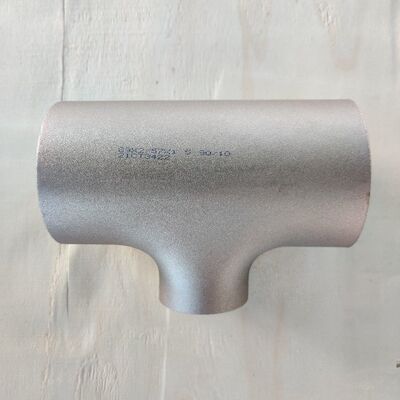

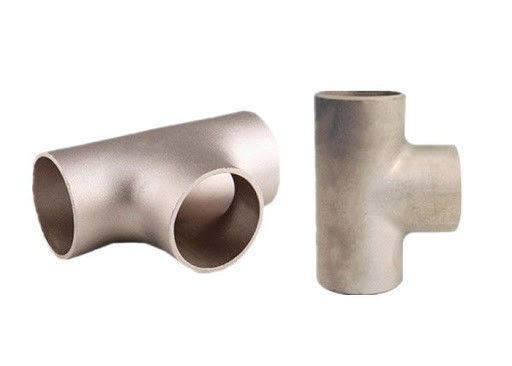

CuNi 70/30 구리 니켈 감소 티 소켓 용접 단조 피팅 ASME B16.5 Class150 Marine Grade
1. 제품 설명
구리 니켈 환원 티는 CuNi 합금(90/10 및 70/30 등급)으로 제조된 특수 파이프 피팅으로, 단일 소형 장치에서 더 큰 직경의 메인 파이프라인을 2개의 더 작은 직경의 분기 라인에 연결하도록 설계되었습니다. "축소형" 기하학적 구조는 분기 배출구의 크기를 의도적으로 배관보다 작게 만들어 분기점에서 별도의 감속기가 필요하지 않음을 의미합니다.
디자인 하이라이트:
일체형 단조/성형 구조 – 본체 내에 용접 이음매가 없어 구조적 무결성이 보장됩니다.
정확한 치수 제어 – 고객 요구 사항에 따라 분기 간 직경 비율을 맞춤 설정할 수 있습니다(표준 비율: 1/2, 2/3, 3/4 등).
끝 마무리 – BW 유형의 경우 ASME B16.25에 따라 경사진 끝; SW 유형의 경우 모따기가 있는 정사각형 절단; 스레드 유형용 NPT 스레드.
표면 마감 – 표면 산화물을 제거하고 내식성을 강화하기 위해 산세 및 부동태화 처리됩니다.
2.제품 응용
이 피팅은 부식성 및 고유량 조건에서 신뢰성이 타협할 수 없는 미션 크리티컬 배관 시스템용으로 설계되었습니다.
-
선상 해수 시스템– 주 엔진 냉각, 보조 냉각, 소화 본관, 갑판 세척 및 위생 해수 공급.
-
해양 석유 및 가스 플랫폼– 상부 해수 리프트 펌프, 소방수 링 본관 및 공정 냉각 루프.
-
해안 담수화 플랜트– 역삼투(RO) 공급 라인, 농축물 배출 헤더 및 후처리 이송 배관.
-
화력 및 원자력 발전소– 순환수 시스템(CWS) 및 부품 냉각수(CCW) 회로.
-
해양장비 제조업– 배관을 상호 연결하는 열 교환기, 응축기 및 증발기.
적합한 미디어:깨끗한 원해수, 기수, 탈염수, 증기(저압), 압축 공기, 유압유 및 경질 탄화수소 오일.
3. 제품의 장점
일반 스테인리스강(316L) 또는 탄소강 피팅과 비교:
-
총 수명주기 비용 효율성 향상– 더 높은 초기 비용에도 불구하고 CuNi 티는 해수에서 3~5배 더 긴 서비스 수명을 제공하여 교체 빈도와 가동 중지 시간을 줄입니다.
-
우수한 생물오염 저항성– 천연 구리 이온 방출로 따개비, 홍합, 조류 부착을 억제하여 값비싼 화학 물질 투여 및 기계적 세척이 필요하지 않습니다.
-
우수한 용접성– CuNi 합금은 열간 균열 저항성이 우수하며 적절한 필러(예: ERCuNi)를 사용하여 표준 TIG/MIG 절차를 사용하여 용접할 수 있습니다.
-
낮은 투자율– 비자성 재료가 필요한 해군 응용 분야에 이상적입니다.
-
검증된 실적– 전 세계 해군 함대 및 해양 시설 분야에서 50년 이상 현장 서비스를 제공했습니다.
-
완전한 추적성– 각 피팅에는 MTR(밀 테스트 보고서) 및 제3자 검사 옵션(DNV, ABS, Lloyd's 등)이 함께 제공됩니다.
4.제품 사양
| 매개변수 | 사양 / 가치 |
| 재료 등급 | UNS C70600(90/10 CuNi) / UNS C71500(70/30 CuNi) |
| 피팅 유형 | 리듀싱 티(런 × 브랜치 1 × 브랜치 2) |
| 직경 범위(DN) | DN15 – DN600(1/2″ – 24″) |
| 지점 축소 비율 | 사용자 정의 가능(일반: 2:1, 3:2, 4:3) |
| 연결 종료 | 맞대기 용접(BW), 소켓 용접(SW), 나사형(NPT/BSP) |
| 압력 등급 | 클래스 150, 300, 600, 900, 1500, 2500, 3000lb |
| 일정 / 벽 두께 | SCH 10, SCH 20, SCH 40, SCH 80, SCH 160, 성병, XS, XXS |
| 제조 표준 | ASME B16.9, ASME B16.11, MSS SP-79, DIN 86088, EN 1254-4, EEMUA 146 |
| 작동 온도 | -50°C~300°C(260°C 이상에서는 정격 감소 적용) |
| 최대. 권장 유속 | 해수: ≤5m/s; 담수/공기: 15m/s 이하 |
| 인장강도(70/30) | ≥380MPa |
| 항복강도(70/30) | ≥140MPa |
| 골절 후 신장 | ≥30%(두 등급 모두) |
| 경도 | 80HRB 이하 |
| 바닷물 부식률 | <0.025mm/년(일반 서비스) |
