해양 CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 CL150 해수 파이프

  • Marine CuNi 70/30 Forged Socket Weld Flange ASME B16.5 CL150 Seawater Pipe
  • Marine CuNi 70/30 Forged Socket Weld Flange ASME B16.5 CL150 Seawater Pipe
원래 장소 중국 상하이
브랜드 이름 TOBO
인증 ISQ/TUV/SGS
모델 번호 구리 니켈 플랜지
최소 주문 수량 1개
가격 협상 가능
포장 세부 사항 표준 배송 패키지
배달 시간 15-30 근무일
지불 조건 T/T, 서부 동맹
공급 능력 1010/월
제품 상세 정보
제품명 구리 니켈 플랜지 연결 용접, 나선부, Etc.
온도 등급 -196°C ~ 300°C 밀도 8.94 g/cm³
크기 맞춤형 프로세스 캐스팅, 위조, 기타 등등.
플랜지 종류 웰드 목 힘 높은
보증 1년 자주 사용되는 PN≤10.0MPa，DN≤40
강조하다

해양 CuNi 70/30 단조 플랜지

,

ASME B16.5 CL150 해수 플랜지

,

구리 니켈 소켓 용접 플랜지
메시지를 남겨주세요
제품 설명

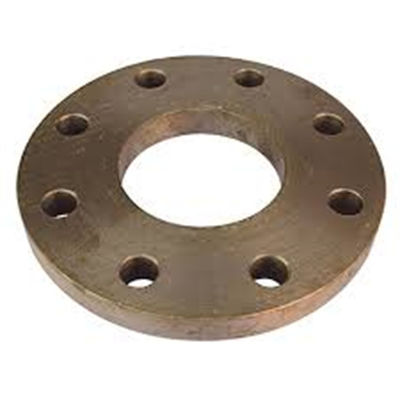

해양 CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 CL150 해수 파이프

1. 제품 설명

해양 CuNi 70/30 단조 소켓 용접 플랜지는 열간 단조 공정을 통해 고품질 구리-니켈 합금(UNS C71500)으로 제조됩니다. 이는 ASME B16.5 표준, 클래스 150 압력 등급에 따라 생산된 돌출면 밀봉 표면이 있는 소켓 용접 연결이 특징입니다. 해양 해수관 시스템용으로 특별히 설계된 이 플랜지는 바닷물 환경에서 탁월한 내식성을 제공합니다. 소켓 용접 설계를 통해 파이프 삽입과 필렛 용접이 용이해 원활한 흐름과 안전하고 누출 없는 연결이 보장됩니다. 조선 및 해양 분야에 널리 사용되는 이 제품은 해수 냉각, 방화수, 빌지, 밸러스트 및 데크 세척 배관 시스템에 대한 신뢰할 수 있는 선택입니다.

2. 주요 제품 매개변수



매개변수 사양
재료 등급 CuNi 70/30(UNS C71500)
구리 함량 70% 최소
니켈 함량 30%
철분 함량 0.4% - 1.0%
망간 함량 0.5% - 1.0%
플랜지 유형 소켓 용접 플랜지(SW/SWRF)
직면 유형 돌출면(RF)
연결 방법 소켓 용접(필렛 용접)
압력 등급 클래스 150(150LB)
디자인 표준 ASME B16.5
제조공정 열간 단조
크기 범위 1/2" - 24"(DN15 - DN600)
벽 두께 SCH 40S, SCH 80S
작동 온도 최대 300°C
밀도 8.94g/cm3
인장강도 ≥ 310MPa
항복 강도 ≥ 105MPa
연장 ≥ 30%

3. 제품 응용

  • 선박 해수 냉각 주 배관 시스템

  • 선박 방화수 및 갑판 세척 배관

  • 선박 빌지 및 밸러스트 워터 시스템

  • 선박 담수 발생기 배관

  • 해양 플랫폼 물 서비스 시스템

  • 해수담수화 플랜트 배관

  • 해안 발전소 냉각수 회로

  • 열교환기 및 응축기 워터박스 연결

  • 해양 양식 물 순환 시스템

  • 부두 및 항만 해수 공급 라인

4. 제품의 장점

  1. 우수한 해수 내식성: CuNi 70/30 합금은 해수에서 천연 보호층을 형성하여 부식을 최소화하면서 해양 환경에서 장기적으로 안정적인 서비스를 제공합니다.

  2. 천연 방오성: 구리 성분이 내부 표면에 해양생물 부착을 줄여 해수관을 더욱 청결하게 유지하고 유지보수 작업을 줄여줍니다.

  3. 열간 단조 품질: 열간단조 공정을 통해 제작된 플랜지는 치밀하고 균일한 결정구조를 갖고 있으며 기계적 강도가 우수하여 신뢰성 있는 성능을 제공합니다.

  4. 해양용으로 설계됨: 선박 및 해상 해수관 시스템에 특히 적합하며 염수 및 습한 해양 조건의 요구 사항을 충족합니다.

  5. 쉬운 설치: 소켓 용접 설계로 파이프를 소켓에 간단히 삽입하고 필렛 용접할 수 있어 선상 설치 시간과 인건비가 절감됩니다.

  6. 안정적인 씰링: 돌출된 면 디자인은 적절한 개스킷을 사용하여 효과적인 밀봉을 제공하여 해수 서비스에서 누출 없는 연결을 보장합니다.

  7. 좋은 용접성: 필러 와이어와 일치하는 표준 TIG 용접 공정을 사용하여 CuNi 70/30 파이프와 호환됩니다.

  8. ASME B16.5 준수: 엄격한 치수 공차로 제조되어 표준 해양 파이프, 피팅 및 패스너와의 적절한 결합을 보장합니다.

  9. 낮은 유지 관리: 자체 형성 보호 필름을 사용하면 추가 코팅이 필요하지 않아 선상 유지 관리 작업량이 줄어듭니다.

5. 제품 기능

  • 해양 해수 배관 시스템을 위한 안정적인 소켓 용접 연결 제공

  • 바닷물 서비스 조건에서 누출 방지 밀봉 보장

  • 안전한 선박 작동을 위해 클래스 150 작동 압력을 견딥니다.

  • 시스템 점검 및 유지보수를 위한 편리한 분해 가능

  • 모듈식 해양 배관 시스템 설계 및 설치 지원

  • 시스템 한계 내에서 파이프 열팽창을 수용합니다.

  • 해수관을 펌프, 밸브, 열교환기 및 기타 장비에 연결합니다.

6. 사용자 지침

설치 전 준비:

  1. 설치하기 전에 각 플랜지에 운송 손상이나 표면 결함이 있는지 검사하십시오.

  2. 선박 배관 도면을 기준으로 플랜지 크기, 압력 ​​등급 및 재질 등급을 확인합니다.

  3. 적절한 용제를 사용하여 소켓 보어와 돌출면 밀봉 표면을 철저히 청소하십시오.

  4. 파이프 끝단 치수가 소켓 보어 요구 사항과 일치하는지 확인하십시오.

  5. 오염을 방지하려면 구리-니켈 재료 전용 도구를 사용하십시오.

설치 단계:

  1. 파이프 끝이 소켓 바닥에 도달할 때까지 파이프를 플랜지 소켓에 완전히 삽입하십시오.

  2. 용접에 적합한 확장 간격을 확보하기 위해 파이프를 약 1.6mm 정도 빼냅니다.

  3. 파이프가 플랜지 면과 직각을 이루고 소켓 중앙에 올바르게 위치하는지 확인하십시오.

  4. 허브 둘레 주위에 최소 4개의 동일한 간격 위치에서 가용접합니다.

  5. ERCuNi 필러 와이어를 사용한 TIG 용접 공정을 사용하여 필렛 용접을 완료합니다.

  6. 적절한 보호를 위해 용접 전반에 걸쳐 아르곤 차폐 가스를 사용하십시오.

  7. 층간 온도를 적당하게 유지하고 재료를 과열하지 마십시오.

  8. 각 통과 후에는 용접 부위를 철저히 청소하십시오.

개스킷 및 볼트 설치:

  1. 해수 사용에 적합한 가스켓 재질을 선택하십시오.

  2. 개스킷을 볼록면 밀봉 표면 중앙에 놓습니다.

  3. 볼트를 삽입하고 모든 너트를 균일하게 손으로 조입니다.

  4. 최소 3회 패스로 대각선 교차 패턴으로 볼트를 조입니다.

  5. 균일한 가스켓 압축을 위해 적절한 토크를 적용하십시오.

설치 후 검사:

  1. 모든 소켓 용접 부위에 표면 결함이 있는지 육안으로 검사하십시오.

  2. 시스템 요구 사항에 따라 압력 테스트를 수행합니다.

  3. 테스트 중 누출 징후가 있는지 모든 플랜지 조인트를 확인하십시오.

7. 제품 주의사항

  1. 저장: 선내 또는 창고 내 깨끗하고 건조하며 환기가 잘 되는 곳에 플랜지를 보관하십시오. 설치하기 전에 습기와 염수 분무를 피하십시오.

  2. 재료 분리: 보관 및 운송 중에는 접촉 부식을 방지하기 위해 CuNi 플랜지를 탄소강 및 기타 이종 금속과 분리하여 보관하십시오.

  3. 조심해서 다루세요: CuNi 재질은 강철보다 부드럽습니다. 씰링 표면의 표면 손상을 방지하려면 취급 중에 떨어뜨리거나 충격을 가하지 마십시오.

  4. 암모니아 서비스 없음: CuNi 70/30은 암모니아나 아민 화합물이 포함된 시스템에 사용하면 안 됩니다.

  5. 용접 보호: 용접시 반드시 아르곤 차폐가스를 사용하십시오. 차폐가 불량하면 용접 산화가 발생하고 품질이 저하됩니다.

  6. 전용 도구: 철 오염을 방지하기 위해 구리-니켈 작업 전용 공구, 브러시, 연삭 휠을 별도로 사용하십시오.

  7. 흐름 속도: 지속적인 해수 사용을 위해서는 유속을 합리적인 한도 내로 유지하여 플랜지 사용 수명을 극대화하십시오.

  8. 시스템 재료 일관성: 가능하면 해수 배관 전체에 동일한 재질을 사용하십시오. 이종 금속에 연결할 경우 절연 조치를 취하십시오.

  9. 정기점검: 용기 유지보수 주기 동안 플랜지 조인트에 누출이나 부식 징후가 있는지 정기적으로 점검하십시오.

8. 배송정보



목 세부
배송 출발지 중국
표준 크기 배송 3-7 영업일
맞춤 크기 배송 15-30일 (수량 기준)
소액 주문/샘플 국제 특급(3~7일)
대량 주문 해상 운송(15-45일)
긴급 주문 항공 화물 이용 가능
서류 상업 송장, 포장 목록, 재료 테스트 인증서
거래조건 FOB, CIF, CFR, EXW
추적 배송시 제공

9. 결제정보



목 세부
결제 방법 T/T 은행 송금, L/C 보자마자
표준약관 30% 선불, 70% 선적 전 잔액
통화 미국 달러, 유로
은행 정보 주문 확인서와 함께 제공
주문 처리 선지급 수령 후 시작

10. 포장 정보



플랜지 크기 포장방법
4인치 이하 개별 버블랩 + 견고한 수출용 상자
6~12인치 개별 버블/폼 랩 + 합판 케이스 또는 나무 상자
≥14인치 스트레치 필름 + 팔레트화된 훈증 소독된 나무 상자
모든 사이즈 실링면 및 가공면에 방청코팅 적용
선택 과목 VCI 포장, 요청 시 진공 밀봉 가능
맞춤형 포장 고객 요구 사항에 따라 사용 가능

11. 구매, 반품 및 A/S

구매 방법:

  1. 필요한 크기, 수량 및 사양에 대한 문의를 보내십시오.

  2. 가격, 배송 시간, 조건이 포함된 견적을 받아보세요.

  3. 주문내역을 확인하고 판매계약을 체결합니다.

  4. 생산을 시작하려면 선불 결제를 준비하세요.

  5. 품질검사를 거쳐 생산이 완료되었습니다.

  6. 선적 전에 잔액 지불을 준비하십시오.

  7. 필요한 모든 서류와 함께 배송되는 상품.

반품 및 교환 정책:

  • 품질 문제: 제조상의 결함이나 재료 부적합의 경우, 수령 후 30일 이내에 당사에 알려주시기 바랍니다. 확인 후 교환 또는 환불해드리겠습니다.

  • 품질이 좋지 않은 반품: 주문오류로 인한 반품의 경우 15일 이내에 연락주시기 바랍니다. 제품은 사용하지 않은 상태여야 하며 원래 포장 상태여야 합니다. 반품 배송비는 고객 부담입니다.

  • 반품 불가: 부적절한 취급으로 인해 용접, 설치, 개조, 파손된 제품입니다.

판매 후 서비스:

  • 보증: 제조상의 결함에 대해서는 배송일로부터 12개월입니다.

  • 기술지원: 제품문의, 설치안내, 해양적용 상담이 가능합니다.

  • 빠른 응답: 문의사항에 대해서는 영업일 기준 24시간 이내에 답변해 드립니다.

  • 반복 주문: 지속적인 해양 프로젝트 요구를 지원하고 일반 고객을 위해 재고를 유지할 수 있습니다.

  • 1. 당신은 무역 회사입니까 아니면 제조업체입니까?
    우리는 제조자입니다, 당신은 증명서를 볼 수 있습니다.
    2. 배달 시간은 얼마나 됩니까?
    일반적으로 상품의 재고가 있는 경우 5~10일 정도 소요됩니다. 또는 상품의 재고가 없는 경우 수량에 따라 15-20일이 소요됩니다.
    3. 샘플을 제공합니까? 무료인가요 아니면 추가인가요?
    그렇습니다, 우리는 무료로 표본을 제안할 수 있습니다 그러나 운임 비용을 지불할 필요가 있습니다.
    4. 지불 조건은 무엇입니까?
    지불<=1000USD, 100% 사전 지불. 지불>=1000USD, 사전 50% T/T, 선적 전 잔액.
