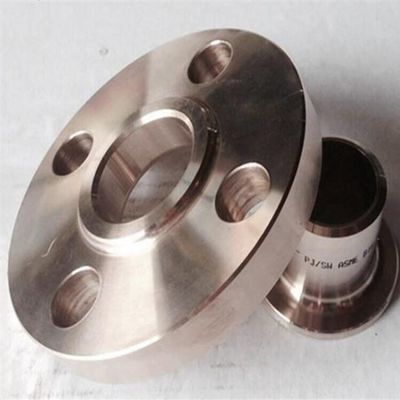

CuNi 70/30 도형 SW 플랜지 ASME B16.5 CL150 해수 경식 저항

1. 제품 설명

CuNi 70/30 단조 소켓 용접 플랜지는 열간 단조 공정을 통해 고품질 구리-니켈 합금(UNS C71500)으로 제조됩니다. 소켓 용접 연결 및 돌출면 밀봉 표면으로 설계된 이 플랜지는 ASME B16.5 표준, 클래스 150 압력 등급에 따라 생산됩니다. 소켓 용접 설계는 파이프 삽입과 필렛 용접을 용이하게 하여 원활한 흐름과 안전한 연결을 보장합니다. 탁월한 해수 내식성을 갖춘 이 플랜지는 해양 배관, 냉각수 시스템 및 부식성 환경의 다양한 산업 응용 분야에 신뢰할 수 있는 선택입니다.

2. 주요 제품 매개변수

3. 제품 응용

• 선박 및 산업시설용 해수 냉각 시스템

• 발전소 및 처리 장비용 냉각수 회로

• 수처리 및 담수화 플랜트 배관

• 열교환기 및 응축기 워터박스 연결

• 해양 플랫폼 물 서비스 시스템

• 해양 방화수 및 데크 세척 배관

• 염수 및 부식성 유체를 처리하는 화학 공정 라인

• 물 순환 및 전달 시스템

• 빌지 및 평형수 배관

4. 제품의 장점

1. 우수한 해수 내식성: CuNi 70/30 합금은 해수에서 천연 보호층을 형성하여 부식률을 최소화하고 장기간 사용할 수 있어 해양 환경에 적합한 소재입니다.

2. 열간 단조 품질: 열간 단조 공정을 통해 제작된 플랜지는 치밀하고 균일한 결정구조를 가지며 기계적 강도가 우수하여 주조재에 비해 신뢰성 있는 성능을 제공합니다.

3. 천연 방오성: 합금에 함유된 구리는 내부 표면에 해양 생물이 부착되는 것을 줄여 파이프를 청결하게 유지하고 유지 관리 필요성을 줄이는 데 도움이 됩니다.

4. 쉽고 빠른 설치: 소켓 용접 설계로 파이프를 소켓에 간단히 삽입하고 필렛 용접을 하므로 복잡한 정렬 작업이 필요 없고 설치 시간이 절약됩니다.

5. 신뢰할 수 있는 밀봉 성능: 돌출된 면 디자인은 적절한 개스킷과 함께 사용할 때 효과적인 밀봉 표면을 제공하여 정격 압력에서 누출 없는 연결을 보장합니다.

6. 좋은 용접성: 표준 TIG 용접 공정을 사용하는 CuNi 70/30 파이프와 일치하는 필러 와이어와 호환되어 강력하고 내구성 있는 용접 조인트를 생성합니다.

7. ASME 표준 준수: 엄격한 ASME B16.5 치수 공차에 따라 제조되어 표준 파이프, 피팅, 개스킷 및 패스너와의 적절한 결합을 보장합니다.

8. 낮은 유지관리 비용: 소재 표면에 자체 형성되는 보호막으로 별도의 코팅이나 보호 처리가 필요 없어 장기간 유지관리 비용이 절감됩니다.

5. 제품 기능

• 해수 및 산업용 배관 시스템의 파이프에 대한 안정적인 소켓 용접 연결 지점 제공

• 돌출된 면 디자인과 호환 가능한 개스킷으로 누출 방지 밀봉 보장

• 안전한 연속 작동을 위해 클래스 150 작동 압력을 견딥니다.

• 시스템 점검, 유지보수 및 수정을 위해 편리한 분해가 가능합니다.

• 쉬운 단면 설치로 모듈형 배관 시스템 설계 지원

• 시스템 설계 한계 내에서 파이프 열팽창을 수용합니다.

6. 사용자 지침

설치 전 준비:

1. 수령 시 각 플랜지에 운송 중 손상이나 표면 결함의 흔적이 있는지 검사하십시오.

2. 프로젝트 사양에 따라 플랜지 크기, 압력 ​​등급 및 재료 등급을 확인합니다.

3. 적절한 용제를 사용하여 소켓 보어와 돌출면 밀봉 표면을 철저히 청소하십시오.

4. 파이프 끝단 외부 직경이 소켓 보어 치수와 일치하는지 확인하십시오.

5. 교차 오염을 방지하려면 구리-니켈 재료 준비를 위한 전용 도구를 사용하십시오.

설치 단계:

1. 파이프 끝이 소켓 바닥에 도달할 때까지 파이프를 플랜지 소켓에 완전히 삽입하십시오.

2. 파이프를 약 1.6mm 정도 빼내어 적절한 확장 간격을 만듭니다.

3. 파이프가 플랜지 면과 직각을 이루며 적절하게 중앙에 위치하는지 확인하십시오.

4. 허브 둘레 주위에 최소 4개의 동일한 간격 위치에서 가용접합니다.

5. ERCuNi 필러 와이어를 사용한 TIG 용접 공정을 사용하여 필렛 용접을 완료합니다.

6. 적절한 보호를 위해 용접 중에 아르곤 차폐 가스를 사용하십시오.

7. 층간 온도를 적당하게 유지하고 재료가 과열되지 않도록 하십시오.

8. 각 패스를 완료한 후 용접 부위를 철저히 청소하십시오.

개스킷 및 볼트 설치:

1. 서비스 매체와 작동 조건에 적합한 개스킷 재질을 선택하십시오.

2. 개스킷을 볼록면 밀봉 표면 중앙에 놓습니다.

3. 볼트를 삽입하고 모든 너트를 손으로 조입니다.

4. 대각선 교차 패턴으로 볼트를 균등하게 조입니다.

5. 균일한 개스킷 압축을 달성하려면 최소 3회 패스로 토크를 적용하십시오.

설치 후 검사:

1. 모든 소켓 용접 부위에 표면 결함이 있는지 육안 검사를 수행합니다.

2. 프로젝트 사양에 따라 압력 테스트를 수행합니다.

3. 모든 플랜지 조인트에 누출 징후가 있는지 확인하십시오.

7. 제품 주의사항

1. 저장: 플랜지를 깨끗하고 건조하며 환기가 잘 되는 실내에 보관하십시오. 습기, 먼지 및 직접적인 옥외 노출을 피하십시오.

2. 재료 분리: 보관 및 운송 중에는 접촉 부식을 방지하기 위해 CuNi 플랜지를 탄소강 및 기타 이종 금속과 분리하여 보관하십시오.

3. 조심해서 다루세요: CuNi 재질은 강철보다 부드럽습니다. 표면 손상을 방지하려면 취급 중에 떨어뜨리거나 끌거나 충격을 가하지 마십시오.

4. 암모니아 서비스 없음: CuNi 70/30은 암모니아나 아민 화합물이 포함된 환경에서 사용하면 안 됩니다. 재료 품질이 저하될 수 있기 때문입니다.

5. 용접 보호: CuNi 재료를 용접할 때에는 반드시 아르곤 차폐가스를 사용하십시오. 차폐가 부적절하면 용접 품질이 저하됩니다.

6. 전용 도구: 철 오염을 방지하기 위해 구리-니켈 작업 전용 공구, 브러시, 연삭 휠을 별도로 사용하십시오.

7. 흐름 속도: 해수 서비스의 경우 서비스 수명을 최대화하기 위해 합리적인 한도 내에서 연속 유속을 유지하는 것이 좋습니다.

8. 시스템 호환성: 배관 시스템에서는 가능한 경우 재료의 일관성을 유지하십시오. 이종 금속에 연결하는 경우 적절한 절연 조치를 취하십시오.

8. 배송정보

9. 결제정보

10. 포장 정보

11. 구매, 반품 및 A/S

구매 방법:

1. 필요한 크기, 수량 및 사양에 대한 문의를 보내십시오.

2. 가격, 배송 시간, 조건이 포함된 견적을 받아보세요.

3. 주문을 확인하고 판매 계약을 체결합니다.

4. 생산을 시작하려면 선불 결제를 준비하세요.

5. 품질검사를 거쳐 생산이 완료되었습니다.

6. 선적 전에 잔액 지불을 준비하십시오.

7. 필요한 모든 서류와 함께 배송되는 상품.

반품 및 교환 정책:

• 품질 문제: 제조상의 결함이나 재질의 부적합이 발견된 경우, 수령일로부터 30일 이내에 당사에 연락해 주십시오. 확인 후 교환 또는 환불해드리겠습니다.

• 품질이 좋지 않은 반품: 주문오류로 인한 반품의 경우 15일 이내에 연락주시기 바랍니다. 제품은 사용하지 않은 상태여야 하며 원래 포장 상태여야 합니다. 반품 배송비는 고객 부담입니다.

• 반품 불가: 부적절한 취급으로 인해 용접, 설치, 개조, 파손된 제품입니다.

판매 후 서비스:

• 보증: 제조상의 결함에 대해서는 배송일로부터 12개월입니다.

• 기술지원: 제품 문의, 설치 안내, 활용 상담이 가능합니다.

• 빠른 응답: 문의사항에 대해서는 영업일 기준 24시간 이내에 답변해 드립니다.

• 예비 부품: 반복주문을 지원하며, 단골고객을 위한 재고보유가 가능합니다.
