CuNi 70/30 파이프 피팅 단조 ASME B16.9 이음매 없음

큐니 70/30 파이프 피팅 ASME B16.9 톱니없이

1제품 설명

구리 니켈 피팅은 고품질의 CuNi 70/30 (UNS C71500) 원료로 핫 스프링 또는 원활한 형성 과정을 통해 제조되며, 부트 웰드 연결 유형을 갖추고 있습니다.제품은 ASME B16에 엄격하게 따라 제조됩니다..9 표준, 팔꿈치, 티, 감소기, 끝 캡, 스터브 끝 및 기타 파이프 피팅의 전체 범위를 포함합니다.구리 니켈 합금 부착재는 선박 건설에서 널리 사용됩니다., 해수 해제, 해상 석유 플랫폼, 화학 열 교환기 및 다른 해양 및 산업 파이프 시스템.

2주요 제품 매개 변수

3사용 가능한 제품 종류

4제품 응용

• 해수 냉각 파이프라인 시스템

• 해상 석유 및 가스 플랫폼 소방 및 배last 물 시스템

• 해수 해소화 공장 (MED/MSF 공정) 파이프 연결

• 해안 발전소 콘덴서 및 열 교환기

• 화학산업의 산성 매체 운송 파이프라인

• 해상 엔지니어링 수중 파이프라인 시스템

• 선박의 담수 발전기 파이프 시스템

• 선박의 배지 및 발라스트 파이프 시스템

• LNG 터미널 해수 증발 시스템

• 해양 수산물 재순환 시스템

5제품 장점

1. 탁월 한 해수 부식 저항성: CuNi 70/30 합금은 흐르는 물과 정지된 바닷물 모두에서 매우 낮은 부식률을 보이고 있으며 20년을 초과하는 수명입니다.

2. 우수한 생물 오염 방지: 구리 원소는 자연적으로 해양 미생물 접착을 억제하여 파이프 라인 막힘 위험과 유지 보수 빈도를 줄입니다.

3. 높은 침식-부식 저항성: 재료는 높은 속도로 바닷물 청소 하에서 3.5-4.0m / s까지 최대 허용 흐름 속도와 함께 좋은 부식 저항을 유지.

4. 도조 & 원활한 프로세스 보장: 핫 스프링과 매듭 없는 형성 과정은 균일하고 밀도가 높은 곡물 구조를 보장하여, 주름 결함을 제거하고 현저하게 더 나은 기계적 특성을 제공합니다.

5. 전용 장비의 전체 범위: 모든 파이프 시스템 구성 요구 사항을 충족시키기 위해 가능한 팔꿈치, 티, 감소기, 끝 캡 및 스터브 끝의 전체 범위.

6. 좋은 용접성: 부트 용접을 위한 CuNi 70/30 파이프와 호환되며, 신뢰할 수 있는 용접 관절 강도와 함께 현장에서 편리하게 설치할 수 있습니다. TIG 및 MIG 용접 프로세스가 권장됩니다.

7. 낮은 유지보수 비용: 물질 표면에 자기 치유 수동 필름이 형성되어 추가 코팅 또는 카토드 보호의 필요성을 제거하고 낮은 수명 주기에 비용을 지불합니다.

8. 높은 차원 정확성: ASME B16.9 표준은 표준 CuNi 파이프 및 플랜지와 완벽한 적합성을 보장하기 위해 허용량을 엄격히 제어합니다.

6제품 기능

• 파이프 시스템에서 바닷물 흐름을 변화시키는 방향 (45°/90°/180°의 팔꿈치)

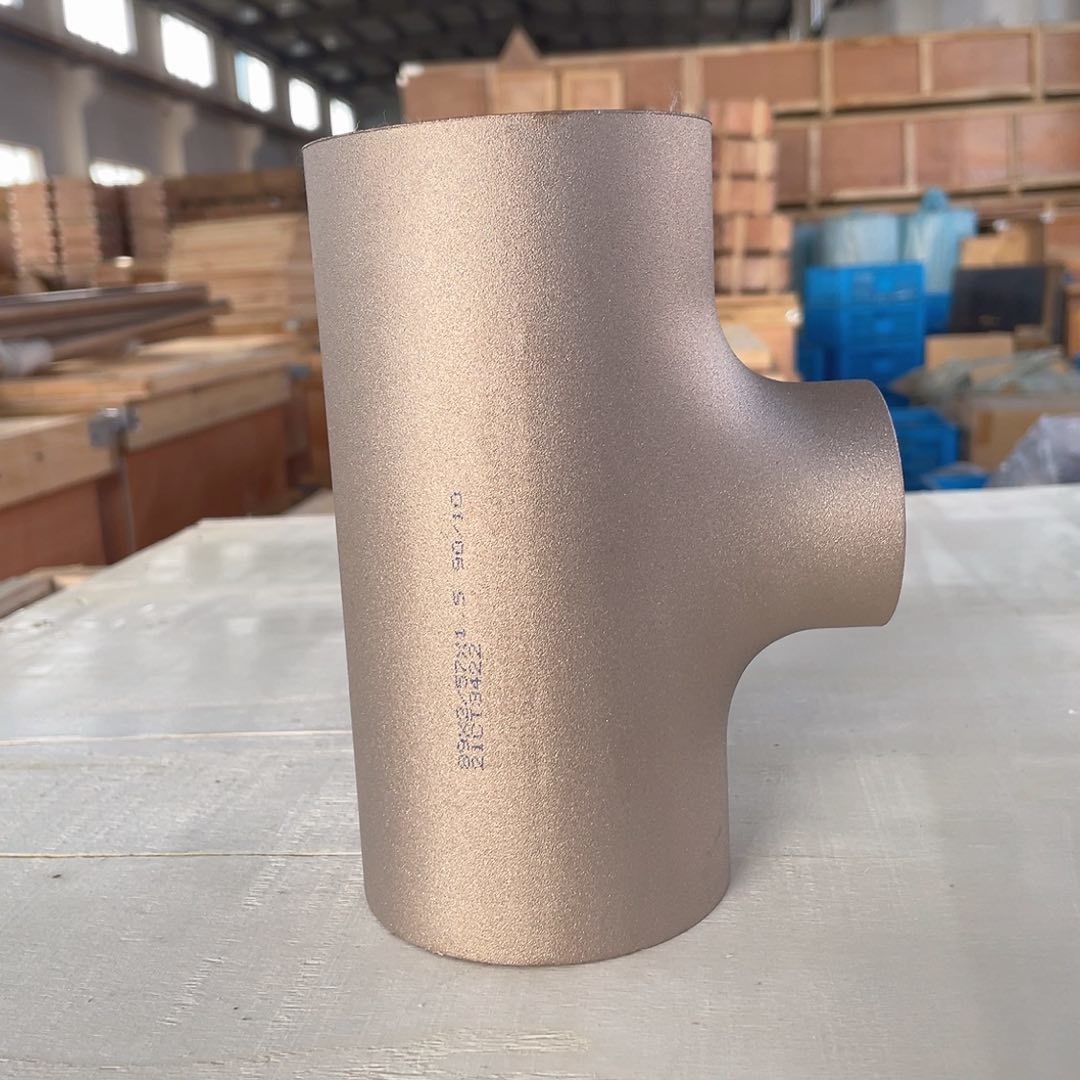

• 해수 흐름을 분기하거나 결합합니다 (평등 티 / 감소 티)

• 서로 다른 파이프 지름 사이의 전환 (중심 / 외심 환원)

• 파이프 끝을 닫고 봉인 (End Caps) 한다.

• 지원 플랜지 (Stub Ends) 로 플랜지 연결을 촉진하십시오.

• 파이프 시스템 완전성을 유지 하는 신뢰할 수 있는 부트 용접 연결을 제공

• 파이프 시스템의 안전한 작동을 보장하기 위해 가산 작업 압력에 견딜 수 있습니다.

• 해양 습한 환경과 소금 스프레이 환경에서 장기 안정적인 작동에 적응합니다.

7사용 설명서

설치 전 준비:

1. 각 부착된 외모를 검사하고 균열, 변형, 표면 결함 또는 다른 불완전성을 확인하십시오.

2. 장착 유형, 크기, 벽 두께 및 재료 등급을 설계 도면 및 재료 사양에 따라 확인합니다.

3. 정렬 된 용접 끝을 깨끗하게하고, 기름, 기름, 산화물 척추 및 기타 불순물을 제거합니다.

4. 부착 및 파이프 끝 사이의 적절한 부착 정렬을 보장하고, 배트 용접을 위해 균일한 뿌리 간격을 유지하십시오.

설치 단계:

1. 펌프와 파이프 끝을 적절한 뿌리 간격으로 연접 절차 사양에 따라 정렬하십시오.

2. 주름에 균등하게 분포된 최소 4개의 점에 톱 웰드.

3. ERCuNi 필러 금속과 함께 뿌리 통과를 위해 TIG (GTAW) 용접 과정을 사용하십시오.

4. 완전 충전 및 캡 패스는 호환되는 CuNi 필러 금속으로 TIG 또는 MIG (GMAW) 를 사용하여 완료합니다.

5. 알루미늄 원소 소각을 방지하기 위해 150°C를 초과하지 않는 중간 온도를 제어한다.

6. 전체 침투 및 제접 관절에 적절한 강화를 보장합니다.

7. 각 통과 후 용접 슬래그와 스프레이를 제거합니다.

설치 후 검사:

1. 표면 결함을 위해 모든 용접을 시각적으로 검사하십시오.

2. 프로젝트 요구 사항에 따라 침투성 검사 (PT) 또는 방사선 검사 (RT) 를 수행합니다.

3. 시스템 수직시험압은 설계압의 1.5배이며 누출이나 압력 감소 없이 최소 30분 동안 유지되어야 합니다.

8제품 예방 사항

1. 탄소 강철 과 직접 접촉 을 피 하라: 탄소 강철과 접촉하는 구리-니켈 합금 피팅은 감전성 부식 원인이 될 수 있습니다. 별도로 보관 및 운송해야합니다. 나무 팔렛이나 비금속 분리기를 사용하십시오.

2. 암모니아 를 함유 한 매체 를 피하라: 구리 합금은 암모니아 환경에서 스트레스 경식 균열에 취약합니다. 암모니아 또는 아민을 포함하는 시스템에 엄격히 금지됩니다.

3. 용접 보호 가스 요구 사항: 순수한 아르곤 또는 아르곤-헬륨 혼합물은 TIG 용접 도중 용접 산화와 포러시티를 방지하기 위해 보호 가스로 사용되어야 합니다. 뿌리 통과 보호를 위해 적절한 뒷 정수를 보장하십시오.

4. 지나치게 빠른 바다 물 흐름을 피하라: CuNi 70/30은 침식 및 경화에 뛰어난 저항력을 가지고 있지만, 특히 거동이 심해지는 팔꿈치와 tee 가지에서 연속 흐름 속도가 3.5m/s를 초과하지 않는 것이 좋습니다.

5. 같은 시스템 에서 서로 다른 금속 을 섞는 것 을 피 하라: 파이프 시스템 은 가전적 인 부식 위험 을 피 하기 위해 재료 의 균일성 을 유지 해야 합니다. 서로 다른 금속 연결 이 필요 한 경우, 단열 부착 또는 다이 일렉트릭 결합 을 설치 해야 합니다.

6. 용접 후 열 처리가 필요하지 않습니다.: CuNi 합금은 일반적으로 용접 후 열 처리가 필요하지 않습니다. 그러나 모든 용접 스프터, 슬래그 및 표면 산소는 용접 후 철저히 제거해야합니다.

7. 적절 한 보관 요구 사항: 건조하고 통풍된 실내 창고에 보관하십시오. 야외 노출, 비 및 직접 햇빛을 피하십시오. 주변 습도는 ≤ 60%입니다. 탄소 철강 및 다른 다른 다른 금속으로부터 멀리 보관하십시오.

8. 조심 하게 다루십시오: 구리 니켈 부착은 강철에 비해 상대적으로 부드럽습니다. 표면 손상 및 변형을 방지하기 위해 취급 중에 떨어지거나 끌거나 충돌하는 것을 피하십시오.

9배송 정보

• 선박 출처: 중국 공장에서 직접 배송

• 배달 시간:

  • 표준 사이즈 및 종류: 3-7 일 (주류 전)

  • 맞춤형 크기 또는 비 표준형: 15-30일 (량과 사양에 따라)

• 운송 방법:

  • 소규모 주문 / 샘플: 국제 익스프레스 (DHL, FedEx, UPS, TNT), 3-7일 배송

  • 대량 주문: 해상 화물 FCL (전 컨테이너 화물) 또는 LCL (컨테이너 화물보다 적어) 15-45일 배송

  • 긴급 주문: 항공 화물, 5-10일 배송

• 제공 된 문서:

  • 상용화폐

  • 상세한 세부 내용의 포장 목록

  • 원산지 인증서 (CO)

  • 재료 시험 인증서 (EN 10204 3.1 또는 3.2에 따른 MTC)

  • 화학적 성분과 기계적 특성을 포함한 밀링 테스트 보고서

  • 화물표 (B/L) 또는 항공 화물표 (AWB)

  • NDT 보고서 (구매 주문에 필요한 경우)

• 무역 조건: FOB, CIF, CFR, EXW 사용 가능

• 물류 추적: 발송 즉시 제공 된 추적 번호, 완전한 운송 추적성

10지불 정보

• 표준 지불 방법:

  • T/T (전자 송금): 주문 확인 후 30%의 사전 지불, 배송 전에 70%의 잔액 지불

  • L/C at Sight: 회환할 수 없는 보류신용서 승인 (명예로운 국제은행에서 발행)

  • 웨스턴 유니온: 샘플 주문 및 소액 지불에 적용됩니다.

• 신용 고객:

  • 장기 및 반복 고객들은 신용 검토 및 승인을 받으면 O/A (Open Account) 신용 조건을 신청할 수 있습니다.

  • 1년 이상의 협력 역사를 가진 고객들에게 사용할 수 있는 월간 또는 분기 결제 조건

• 결제 통화:

  • USD (미국 달러) - 선호

  • EUR (유로)

  • CNY (중국 유안)

  • 다른 거래 가능한 통화

• 은행 정보: 공식 계약 체결 시 제공 된 회사 은행 계좌 세부 정보

• 결제증서:

  • 주문이 효력이 발생하고 생산은 사전 지불을 받으면 시작됩니다.

  • 대규모 주문에 대해 협상할 수 있는 유연한 납부 계획

  • 모든 지불은 분명히 프로포마 청구서 번호 또는 판매 계약 번호를 참조해야합니다.

  • 은행 수수료는 송금자 (부탁자) 가 부담합니다.

11포장 정보

• 표준 포장 옵션:

  • 소형 부착장 (≤2") 참고: 개별 폴리백 또는 거품 포장 보호 + 견고한 수출 품질의 카드 박스

  • 중간 부착 (2-1/2" - 8" NB): 개별 거품 포장 / EPE 거품 포장 + 접착판 케이스 또는 나무 상자

  • 대형 픽팅 (≥10") 참고: 개별 포장 + 비료화 된 나무 상자와 함께 팔레티화 된 포장

• 수분 및 부식 방지 조치:

  • 모든 표면에 경직 방지 / 염색 방지 보호 코팅이 적용됩니다 (접속 전에 쉽게 제거 할 수 있습니다)

  • 밀폐 된 포장 안에 배치 된 실리카 젤 건조제 패키지

  • 지정된 경우에 사용되는 VCI (부기 경화 억제제) 포장재

  • 진공 밀폐 된 알루미늄 포일 포장재는 장기 보관 또는 열대 목적지로 요청에 따라 사용할 수 있습니다.

• 표기 및 표기:

  • 각 장착 장치에 영구적으로 표시: 재료 등급, 크기, 벽 두께, 열 번호, 제조업체의 로고

  • 외부 포장지에 명확하게 표시된 것: 제품 설명, 사양, 양, 순/총량, 차원

  • 국제 표준 취급 표지판 적용: 부서지기 쉬운, 건조하게 유지, 이쪽 위쪽으로, 조심스럽게 취급

• 사용자 지정 포장 옵션:

  • 외부 포장지에 고객 지정 배송 표시 / 로고

  • 창고 관리에 필요한 맞춤식 표시 및 바코딩

  • 분산/부작물 운송 포장 장치

  • 복합 주문용 통합 포장 (비팅 + 플랜지 + 파이프)

• 포장비용:

  • 제품 코팅에 포함된 표준 수출 포장

  • 실제 비용으로 청구되는 특수 / 사용자 지정 포장 요구 사항

  • 진공 포장재 및 VCI 재료 요청에 따라 가격

12구매, 반품 및 판매 후 서비스

구매 과정:

1. 고객은 필요한 장착 유형, 크기, 벽 두께, 양 및 재료 사양과 함께 조사를 보내

2. 판매팀은 유닛 가격, 총 금액, 배달 기간 및 예상 납품 시간을 포함하여 상세한 요금을 제공합니다

3. 양측은 모든 기술적 매개 변수, 배송 일정, 지불 조건을 확인하고 공식 판매 계약 / 프로포마 인보어 서명

4. 고객이 사전 지불을 준비합니다 (30% T/T 또는 합의대로)

5. 사전 지불을 받은 후 공장 생산 일정을 정

6. 생산 완료, 품질 검사 및 내부 테스트

7. 고객 점검 또는 제3자 점검 (선택, 사전 통지 필요)

8. 고객이 잔액 지불을 준비합니다.

9. 전체 지불을 받은 후 배송

10. 원본 배송 및 품질 문서의 전체 세트가 고객에게 전송

반품 및 교환 정책:

• 품질 관련 수익:

  • 제품에서 재료 불규칙, 제조 결함 또는 표준 허용 범위를 초과하는 차원 오차가 발견되면 고객은 상품을 받은 후 30일 이내에 서면으로 통보해야 합니다.

  • 양측이 양질 문제를 확인하고 확인한 후 공급자는 다음을 제공해야 합니다.

    • 결함이 있는 제품을 무료로 교체하거나

    • 영향을 받은 제품 가치의 전체 환불

  • 공급자는 품질 관련 반품/반환에 대한 모든 왕복 운송 비용을 부담합니다.

  • 청구 처리를 위해 필요한 사진, 시험 보고 또는 검사 데이터

• 품질이 좋지 않은 환불:

  • 고객 주문 오류 (오차한 크기, 종류 또는 주문량) 로 인한 반품은 수신 후 15일 이내에 받아들여집니다.

  • 제품들은 원본, 열지 않은 및 손상되지 않은 포장 상태에서 있어야 합니다.

  • 제품은 용접, 설치, 변경 또는 사용되지 않아야합니다.

  • 고객은 모든 왕복 운송 비용을 부담합니다.

  • 제품 종류에 따라 15-20%의 재충전 수수료가 적용될 수 있습니다.

• 되돌릴 수 없는 상황:

  • 용접, 설치, 열처리 또는 어떤 방식으로든 변형된 제품

  • 주문을 위해 특별히 제조된 비표준 또는 주문형 크기/형

  • 고객에 의한 부적절한 보관, 취급, 설치 또는 사용으로 인해 손상된 제품

  • 적용되는 반환 기간을 초과하여 반환 요청 (15일 품질이 아닌 30일 품질)

판매 후 서비스:

• 보증: 정상 사용 조건에서 제조 결함 및 재료 불규칙에 대한 운송일로부터 12개월

• 기술 협의: 전문 기술 지원 팀은 이메일, 전화, 왓츠앱, 위채 및 다른 인스턴트 메시징 플랫폼을 통해 24시간 24시간 이용 가능합니다.

• 현장 서비스: 현장 설치 안내, 용접 절차 지원 및 대형 프로젝트의 문제 해결을 위해 경험 있는 엔지니어 (서비스 수수료 및 여행 비용은 협상 가능)

• 문서 지원:

  • EN 10204 3.1 재료 시험 인증서 (모든 운송품에 표준)

  • EN 10204 3.2 재료 시험 인증서 (제3자 검사와 함께 요청하면 사용할 수 있습니다)

  • NDT 보고서: 방사선 검사 (RT), 초음파 검사 (UT), 침투 검사 (PT)

  • PMI (긍정적인 물질 식별) 보고

  • BV, SGS, TÜV, DNV, 로이드스 등으로부터의 제3자 검사 보고서

• 불평에 대한 응답 약속:

  • 모든 불만에 대한 초기 응답 24시간 이내에 (근무일)

  • 72시간 이내에 조사 보고와 제안된 해결책

  • 상호 합의 후 5일 이내에 해결을 시작

• 장기적 지원:

  • 기존 고객들을 위한 반복 주문 할인

  • 긴급 요구에 대한 우선 생산 스케줄

  • 구리 니켈 합금의 신제품 및 기술 발전에 대한 정기적인 업데이트

  • 1거래 회사나 제조사인가요?
    우리는 제조업체입니다. 인증서를 볼 수 있습니다.
    2배송시간은 얼마인가요?
    일반적으로 상품이 재고에 있는 경우 5-10일입니다. 또는 상품이 재고에 없는 경우 15-20일입니다. 양에 따라입니다.
    3샘플 제공하시나요? 무료인가요?
    예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
    4지불 조건은 뭐죠?
    지불 <=1000USD, 100% 사전. 지불>=1000USD, 50% T/T 사전, 출하 전에 잔액.
