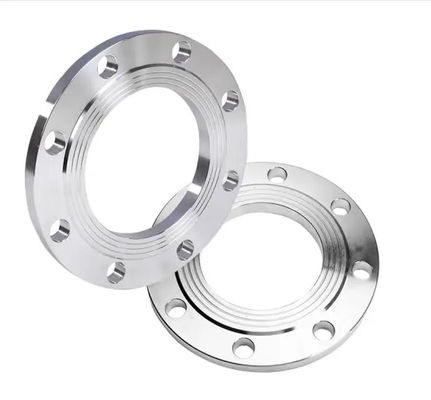

CuNi 70/30 단조 소켓 용접 플랜지 ASME B16.5 Class150

CuNi 70/30 구리 니켈 단조 소켓 용접 플랜지 ASME B16.5 Class150

1. 제품 설명

구리 니켈 플랜지는 프리미엄 CuNi 70/30(UNS C71500) 원료를 단조 공정을 통해 제조되며 소켓 용접 연결 방식이 특징입니다. 이 제품은 클래스 150(150LB)의 압력 등급으로 ASME B16.5 표준을 엄격하게 준수하여 제조되었습니다. 우수한 해수 내식성과 생물 부착 방지 특성으로 인해 구리 니켈 합금 플랜지는 조선, 해수 담수화, 해양 석유 플랫폼, 화학 열 교환기 및 기타 해양 및 산업 응용 분야에 널리 사용됩니다. 이 제품은 돌출된 표면 밀봉 표면을 갖추고 있어 파이프라인 연결에서 안정적인 밀봉 성능을 보장합니다.

2. 주요 제품 매개변수

 3. 제품 응용

• 해양 해수 냉각 파이프라인 시스템

• 해양 석유 및 가스 플랫폼 소방 및 평형수 시스템

• 해수담수화 플랜트(MED/MSF 공정) 배관 연결

• 해안발전소 콘덴서 및 열교환기

• 화학 산업 부식성 매체 운송 파이프라인

4. 제품의 장점

1. 우수한 해수 내식성: CuNi 70/30 합금은 흐르는 해수와 정체된 해수 모두에서 매우 낮은 부식률을 나타내며 사용 수명은 20년 이상입니다.

2. 탁월한 생물부착 방지 성능: 구리 성분은 자연적으로 해양 미생물 부착을 억제하여 배관 막힘 위험과 유지 관리 빈도를 줄여줍니다.

3. 높은 침식-부식 저항성: 최대 허용 유속은 3.5~4.0m/s로 고속 해수 정련에서도 우수한 내식성을 유지하는 소재입니다.

4. 단조 공정 보증: 열간단조 공정을 통해 균일하고 치밀한 입자구조를 보장하며, 주조품에 비해 기계적 성질이 월등히 우수합니다.

5. 좋은 용접성: 탄소강 및 스테인레스강 파이프라인 용접과 호환되어 안정적인 용접 이음 강도로 현장 설치가 편리합니다.

6. 낮은 유지관리 비용: 재료 표면에 자가 치유 패시브 필름이 형성되어 추가 코팅이나 음극 보호가 필요 없고 수명주기 비용이 저렴합니다.

7. 높은 치수 정확도: ASME B16.5 표준은 표준 파이프 피팅과 완벽하게 맞도록 공차를 엄격하게 제어합니다.

5. 제품 기능

• 해수 배관 시스템의 파이프 간 소켓 용접 연결 실현

• 해수 매체 누출을 방지하기 위해 안정적인 밀봉 인터페이스 제공

• 배관 시스템의 안전한 작동을 보장하기 위해 클래스 150 작동 압력을 견딥니다.

• 해양의 습하고 염수 분무 환경에서 장기간 안정적인 작동에 적응

• 배관 시스템의 단면 연결 및 유지보수 분해가 가능합니다.

6. 사용자 지침

설치 전 준비:

1. 플랜지 외관을 검사하여 균열, 변형, 녹 또는 기타 결함이 없는지 확인합니다.

2. 설계 도면을 기준으로 플랜지 크기, 압력 ​​등급 및 재료 식별을 확인합니다.

3. 플랜지 용접 끝과 밀봉 표면을 청소하여 오일, 산화물 스케일 및 기타 불순물을 제거합니다.

설치 단계:

1. 적절한 삽입 깊이를 보장하면서 파이프를 플랜지 소켓에 삽입합니다(ASME B16.5 소켓 깊이 요구 사항에 따라).

2. 용접 응력 집중을 피하기 위해 확장 간격(파이프 끝과 소켓 바닥 사이의 거리)을 1.6mm 남겨 두십시오.

3. 호환되는 CuNi 필러 금속(예: ERCuNi 용접 와이어)을 사용하여 TIG 또는 MIG 용접 프로세스를 사용합니다.

4. 과열로 인한 합금 원소의 연소를 방지하기 위해 용접 중 층간 온도를 150°C를 초과하지 않도록 제어하십시오.

5. 씰링 표면에는 PTFE 또는 흑연 강화 개스킷을 사용하고 대각선 순서로 볼트를 균일하게 조이십시오.

설치 후 검사:

1. 용접 결함이 없는지 확인하기 위해 용접부에 침투 테스트 또는 방사선 촬영 테스트를 수행합니다.

2. 시스템 수압 시험 압력은 설계 압력의 1.5배로, 누출 없이 30분간 유지되어야 합니다.

7. 제품 주의사항

1. 탄소강과의 직접적인 접촉을 피하십시오: 구리-니켈 합금이 탄소강과 접촉하면 갈바닉 부식이 발생할 수 있으므로 별도로 보관하고 운송해야 합니다.

2. 암모니아 함유 매체를 피하십시오: 구리 합금은 암모니아 환경에서 응력 부식 균열이 발생하기 쉬우며 암모니아 시스템에서는 엄격히 금지됩니다.

3. 용접 차폐 가스 요구 사항: 용접 산화 및 기공을 방지하기 위해 용접 중에 아르곤 가스 보호 장치를 사용해야 합니다.

4. 과도한 해수 유속 방지: CuNi 70/30은 내식부식성이 우수하지만 연속유속은 3.5m/s를 넘지 않는 것이 좋습니다.

5. 이종 금속 혼합 방지: 배관 시스템은 갈바니 부식 위험을 방지하기 위해 재료 균일성을 유지해야 합니다. 이종 금속 연결이 필요한 경우 절연 조인트를 설치해야 합니다.

6. 용접 후 열처리 불필요: CuNi 합금은 일반적으로 용접 후 열처리가 필요하지 않으나, 용접 스패터 및 산화물을 제거해야 합니다.

7. 스토리지 환경 요구 사항: 건조하고 통풍이 잘되는 실내에 보관하고, 실외 노출과 비를 피하고, 주변 습도 60% 이하를 유지하세요.

8. 배송정보

• 배송 출발지: 중국공장 직배송

• 배달 시간: 재고가 있는 표준 사이즈는 영업일 기준 3~5일 소요됩니다. 맞춤 크기 15~30일(수량 및 사양에 따라 다름)

• 배송 방법:

  • 소액 주문/샘플: International Express(DHL/FedEx/UPS/TNT), 3-7일 도착

  • 대량 주문: 해상 화물 FCL/LCL, 15-45일 도착

  • 긴급 주문: 항공 화물, 도착 5~10일

• 제공되는 서류:

  • 상업 송장

  • 포장 목록

  • 원산지 증명서

  • 재료 테스트 인증서(EN 10204 3.1에 따른 MTC)

  • 선하 증권

• 거래조건: FOB, CIF, CFR, EXW 가능

• 물류 추적: 배송 후 추적 번호 제공, 완벽한 추적 가능

9. 결제정보

• 표준 결제 방법:

  • T/T 전신환 송금: 선불 30%, 선적 전 잔액 70%

  • L/C at Sight : 취소불능 신용장 즉시 인정

  • 웨스턴 유니언(소액에 적용 가능)

• 신용고객:

  • 장기고객은 O/A 신용조건 신청 가능 (신용심사 대상)

  • 1년 이상의 협력 이력이 있는 고객에게 제공되는 월별 정산 조건

• 정산통화: USD, EUR, CNY 허용

• 은행 정보: 계약 체결시 제공되는 공식 은행 계좌 정보

• 결제 메모:

  • 주문은 선불금 수령 시 효력이 발생합니다.

  • 대량주문시 할부협의 가능

  • 모든 결제는 송장 번호 또는 계약 번호를 참조해야 합니다.

10. 포장 정보

• 표준 포장 옵션:

  • 소형 플랜지(≤4"): 개별 버블랩 + 상자 포장

  • 중간 플랜지(6"-12"): 개별 버블/EPE 폼 랩 + 목재 케이스 또는 합판 케이스

  • 대형 플랜지(≥14"): 스트레치 필름 + 팔레트화된 훈증 소독된 나무 상자

• 수분 및 부식 방지:

  • 씰링 표면에 방청 그리스 도포

  • 포장 내부에 건조제 배치

  • 필요한 경우 진공 알루미늄 호일 포장

• 마킹 및 라벨링:

  • 외부 포장에 표시된 사양, 재질, 수량, 중량

  • 깨지기 쉬움/방습/이 쪽이 위로 향하는 라벨 적용

• 맞춤형 포장: 고객 요청 시 특별 포장 가능 (예: 배송 표시 지정, 분할 포장)

• 포장 비용: 견적에 포함된 표준 포장; 맞춤형 포장은 별도로 청구됩니다.

11. 구매, 반품 및 A/S

구매 과정:

1. 고객은 견적을 얻기 위해 사양, 수량, 자재 요구 사항을 제공합니다.

2. 양 당사자는 기술 매개 변수, 배송 시간, 지불 조건을 확인하고 판매 계약에 서명합니다.

3. 고객이 선불로 결제하면 공장에서 생산 시작

4. 생산 완료, 제3자 또는 고객 검사 준비(선택 사항)

5. 잔액 결제 완료, 배송 준비

6. 선적 후 제공되는 수출 서류 전체 세트

반품 및 교환 정책:

• 품질 문제: 제품에 중대한 부적합이나 제조상의 결함이 있는 경우, 고객은 수령 후 30일 이내에 서면으로 통보해야 합니다. 상호 확인 후 공급자는 무료 교체 또는 환불을 제공하고 왕복 운송 비용을 부담해야 합니다.

• 비품질 문제: 고객 주문 오류로 인한 반품의 경우 왕복 배송료는 고객 부담이며, 상품은 원래 포장 그대로 유지되어야 하며, 반품/교환 요청 기한은 수령일로부터 15일입니다.

• 반품 불가 상황: 용접/설치된 제품, 비표준 맞춤 사이즈(비재고 사양), 부적절한 보관 또는 사용으로 인한 손상.

판매 후 서비스:

1. 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 제조자입니다, 당신은 증명서를 볼 수 있습니다.
2. 배달 시간은 얼마나 됩니까?
일반적으로 상품의 재고가 있는 경우 5~10일 정도 소요됩니다. 또는 상품의 재고가 없는 경우 수량에 따라 15-20일이 소요됩니다.
3. 샘플을 제공합니까? 무료인가요 아니면 추가인가요?
그렇습니다, 우리는 무료로 표본을 제안할 수 있습니다 그러나 운임 비용을 지불할 필요가 있습니다.
4. 지불 조건은 무엇입니까?
지불<=1000USD, 100% 사전 지불. 지불>=1000USD, 사전 50% T/T, 선적 전 잔액.

• 보증기간: 배송일로부터 12개월

• 기술상담: 연중무휴 온라인 기술 지원 제공(이메일/인스턴트 메시징)

• 현장 서비스: 주요 프로젝트에 대한 엔지니어 현장 설치 안내 가능(요금 협의 가능)

• 문서 지원: EN 10204 3.1/3.2 재료 인증서, NDT 보고서 등 사용 가능

• 불만사항 대응: 불만사항 접수 후 24시간 이내 답변, 72시간 이내 해결방안 제시
