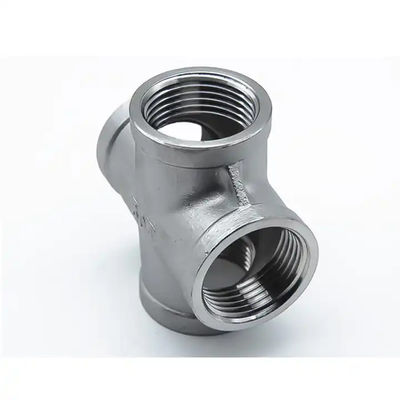

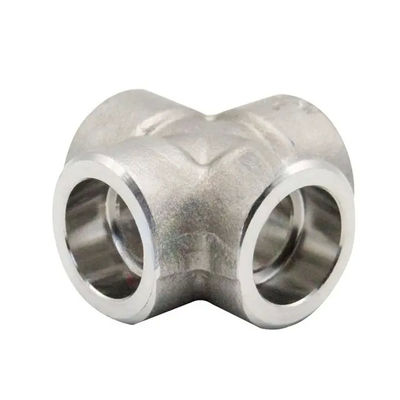

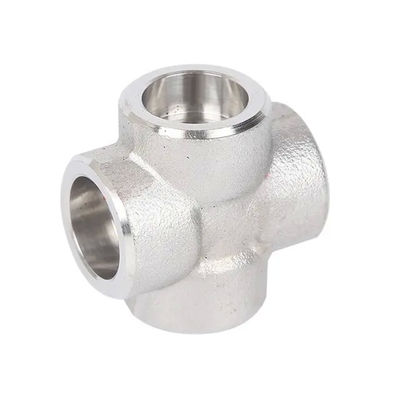

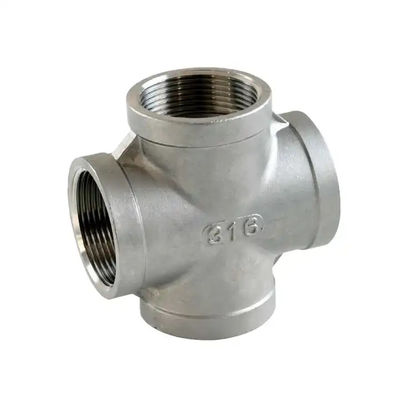

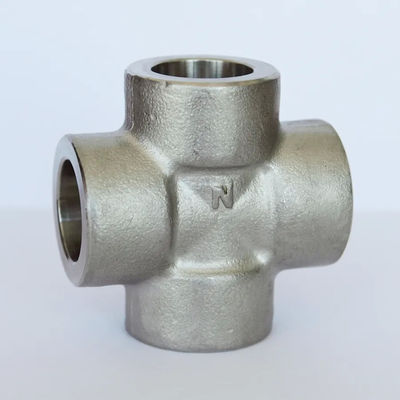

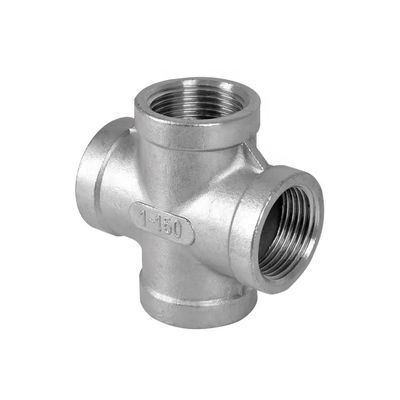

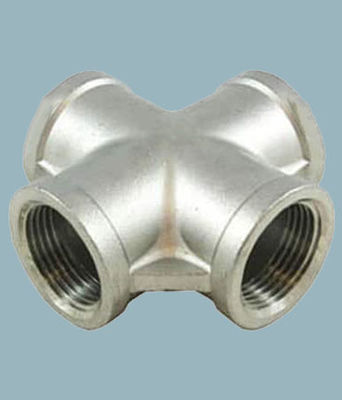

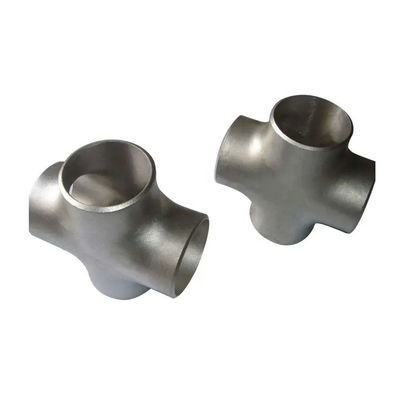

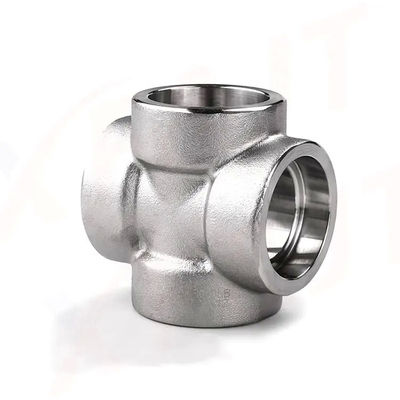

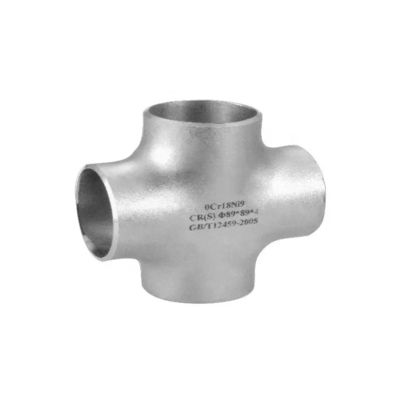

C70600 90/10 구리 니켈 십자 파이프 부착 ANSI B16.9 1/2 "-4" 산업
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | TOBO |
| 인증 | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| 모델 번호 | 교차하는 파이프 맞춤 |
| 최소 주문 수량 | 1개 |
| 배달 시간 | 15-30workdays |
| 지불 조건 | T/T, 서부 동맹, MoneyGram |
제품 상세 정보
| 제품명 | 구리 니켈 파이프 크로스 | 유형 | 동일한 |
|---|---|---|---|
| 압력 등급 | 3000psi | 연결 | 스레드 |
| 제조공정 | 서서히 나아가는 | 인증 | ASME B16.11, ASTM A182 |
| 무게 | 0.5kg | 끝 유형 | 스레드 |
| 마치다 | 우아한 | 표준 | ASTM A312, ASTM A403, ASTM A815 |
| 기준 | ASTM A182 | 스레드 크기 | 1/2인치 |
| 표면 처리 | 우아한 | 원산지 | 중국 |
| 패키지 | 판지 상자 | ||
| 강조하다 | C70600 구리 니켈 교차,ANSI B16.9 가로 파이프 장착,산업용 90/10 구리 니켈 부착 |
||
제품 설명
C70600 90/10 구리 니켈 십자 파이프 부착 ANSI B16.9 1/2 "-4" 산업
이 횡단 파이프 피팅은 최고 수준의 C70600 구리 니켈 합금으로 제조되며, 90/10 및 70/30 재료 비율로 제공됩니다. 그들은 엄격하게 ANSI B16.9 표준에 따라 생산됩니다.안정적인 크기를 보장합니다산업용 파이프 시스템에서 높은 정확성과 안정적인 성능.
사이즈 범위는 1/2 "에서 4"를 커버합니다. 다양한 파이프 라인 연결 및 전환 요구 사항에 적합합니다. 우수한 부식 저항, 고압 저항 및 좋은 기계적 강도,이 장치는 해양 공학에서 널리 사용됩니다., 화학 가공, 석유 및 가스, HVAC 및 기타 산업 분야.
각 장착은 엄격한 차원 검사, 압력 테스트 및 재료 검증을 통해 품질 일관성을 보장합니다. 부드러운 내부 벽은 유체 저항을 줄이고 막힘을 방지합니다.탄탄한 구조는 힘든 작업 조건에서 긴 서비스 수명을 보장합니다..
우리의 크로스 파이프 피팅은 안정적인 연결, 쉬운 설치 및 구리 니켈 파이프와 강력한 호환성을 지원합니다. 사용자 지정 처리 및 크기 서비스가 제공됩니다.장거리 운송 중 손상을 방지하기 위해 표준 수출 포장지가 채택됩니다.우리는 글로벌 산업 고객들의 요구를 충족시키기 위해 안정적인 공급, 적시에 배달 및 전문적인 기술 지원을 제공합니다.
주식주자 Butt 웰드 같은 십자, 파이프 십자 장착, 줄이는 십자 파이프 장착, 직선 십자 ASME B16.9 지연기
우리의 제공되는 동등 크로스, 감소 크로스 및 측면 크로스 특수 등급 크로스는 광범위하게 많은 산업에 공급됩니다.화학 물질의약품, 제조업.
우리의 고객 사양과 요구 사항에 따라 우리는 제조하고 202, 304/304L, 904L, 316/316L, 듀플렉스 2205을 포함하여 다양한 등급의 직선 크로스 및 줄인 크로스를 제공 할 수 있습니다.합금 20, 쿠프로 니켈, 모넬 알로이 400, 인코넬 알로이 625, 인코넬 알로이 600, 하스텔로이 알로이 C276, 또한 다양한 알루미늄 등급.
Buttweld 불평등 십자, Buttweld 평등 십자 핑크, 평등 십자 공식을, 십자 파이프 핑크 정의, 직선 십자 핑크, 평등 십자 무게 계산기,인도의 직교 파이프 피팅 딜러
ANSI/ASME B16.9 Buttweld 파이프 크로스 사양
| 크기 | ASME/ANSI B169, ASME B16.28, MSS-SP-43 |
| 외부 지름 | 동등한 크로스 (1/2′′?? 24′′), ERW / Buttweld 동등한 크로스 ((1/2′′?? 48′′), 감소 크로스 (1/2′′?? 24′′), ERW / Buttweld 감소 크로스 ((1/2′′?? 48′′) |
| 종류 | 동등 한 십자, 감소 한 십자 |
| 벽 두께 | 3mm 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 부가가치 서비스 | 핫 디프 젤바니징, 에포시 및 FBE 코팅, 전기 롤링, 모래 블래스팅, 스레딩, 솔더링 |
| 생산 등급 | 스테인리스 스틸, 합금 스틸, 듀플렉스, 니켈 합금, 저온 스틸, 탄소 스틸, 쿠프로 니켈 |
부트웰드 파이프 크로스, 퀄 크로스, 리듀싱 크로스 제조 표준
| ASME: | ANSI B169, ANSI B16.28, MSS-SP-43 |
| DIN: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| EN: | EN10253-1, EN10253-2 |
| ASTM A403 (ASME SA403) | 정제된 오스텐이틱 스테인리스 스틸 파이프 피팅에 대한 표준 사양 |
| ASME B169 | 공장에서 만든 굽은 류물 부속물 |
| ASME B1625 | 엉덩이 용접 끝 |
| ASME B1628 | 가공 철근 단선 팔꿈치 및 부트 웰딩 리턴 |
| MSS SP-43 | 낮은 압력, 부식 저항 용품용 가공 및 가공된 바트 제압 부착재 |
부트웰드 파이프 크로스 재료 등급
| 스테인리스 스틸 | ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L |
| 탄소 강철 | ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 및 WPHY 70. |
| 저온 탄소 강철 | ASTM A420 WPL3, A420 WPL6 |
| 합금강 | ASTM/ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91 |
| 듀플렉스 스틸 | ASTM A 815, ASME SA 815 UNS NO S31803, S32205.4462 |
| 니켈 합금 | ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601)UNS 6625 (INCONEL 625)UNS 10276 (HASTELLOY C 276) |
ANSI/ASME B16.9 BUTTWELD 같은 가로 차원
엉덩이 횡단 차트
| 소명 파이프 크기 (NPS) | DN | 베벨의 바깥 지름 | 중앙에서 끝까지 | |
| 실행.C | 매출장 M[고시 1 및 2] | |||
| 1/2 | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
다른 표시가 없으면 크기는 밀리미터입니다.t) 는 고객에 의해 지정되어야 합니다.
엉덩이의 크기를 줄이는 횡단
| 명목 지름 | 외부 지름 | 중앙 에서 끝 까지 | |||||
| D1 | D2 | ||||||
| DN | NPS | A 시리즈 | 시리즈 B | A 시리즈 | 시리즈 B | C | M |
| 15x15 | 1/2 × 1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x10 | 1/2 × 3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x8 | 1/2 × 1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20 | 3/4×3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x15 | 3/4 × 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x10 | 3/4 × 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25×25 | 1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25×20 | 1×3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x15 | 1×1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32 | 1.1/4×1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32×25 | 1.1/4×1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×20 | 1.1/4×3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x15 | 1.1/4×1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40 | 1.1/2×1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40×32 | 1.1/2×1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×25 | 1.1/2×1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×20 | 1.1/2×3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×15 | 1.1/2×1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50 | 2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50×40 | 2×1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×32 | 2×1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50 x 25 | 2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x20 | 2×3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65 | 2/1/2×2.1/2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65×50 | 2/1/2×2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65×40 | 2/1/2×1.1/2 | 73.0 | 76 | 48.3 | 45 | 76 | 67 |
| 65×32 | 2/1/2×1.1/4 | 73.0 | 76 | 42.4 | 38 | 76 | 64 |
| 65×25 | 2/1/2×1 | 73.0 | 76 | 33.7 | 32 | 76 | 57 |
| 80×80 | 3x3 | 88.9 | 89 | 88.9 | 89 | 86 | 86 |
| 80×65 | 3×2.1/2 | 88.9 | 89 | 73.0 | 76 | 86 | 83 |
| 80×50 | 3x2 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×40 | 3×1.1/2 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×32 | 3×1.1/4 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90 | 3.1/2×3.1/2 | 101.6 | ∙ | 101.6 | ∙ | 95 | 95 |
| 90×80 | 3.1/2×3 | 101.6 | ∙ | 88.9 | 89 | 95 | 92 |
| 90×65 | 3.1/2×2.1/2 | 101.6 | ∙ | 73.0 | 76 | 95 | 89 |
| 90×50 | 3.1/2×2 | 101.6 | ∙ | 60.3 | 57 | 95 | 83 |
| 90×40 | 3.1/2×1.1/2 | 101.6 | ∙ | 48.3 | 45 | 95 | 79 |
| 100 × 100 | 4×4 | 114.3 | 108 | 114.3 | 108 | 105 | 105 |
| 100×90 | 4×3.1/2 | 114.3 | 108 | 101.6 | ∙ | 105 | 102 |
| 100×80 | 4x3 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100×65 | 4 × 2.1/2 | 114.3 | 108 | 73.0 | 76 | 105 | 95 |
| 100×50 | 4x2 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×40 | 4×1.1/2 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125 | 5x5 | 141.3 | 133 | 141.3 | 133 | 124 | 124 |
| 125×100 | 5×4 | 141.3 | 133 | 114.3 | 108 | 124 | 117 |
| 125×90 | 5×3.1/2 | 141.3 | ∙ | 101.6 | ∙ | 124 | 114 |
| 125×80 | 5×3 | 141.3 | 133 | 88.9 | 89 | 124 | 111 |
| 125×65 | 5×21.2 | 141.3 | 133 | 73.0 | 76 | 124 | 108 |
| 125×50 | 5x2 | 141.3 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150 | 6x6 | 168.3 | 159 | 168.3 | 159 | 143 | 143 |
| 150×125 | 6x5 | 168.3 | 159 | 141.3 | 133 | 143 | 137 |
| 150×100 | 6x4 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×90 | 6×3.1/2 | 168.3 | ∙ | 101.6 | ∙ | 143 | 127 |
| 150×80 | 6x3 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150×65 | 6×2.1/2 | 168.3 | 159 | 73.0 | 76 | 143 | 121 |
| 200×200 | 8x8 | 219.1 | 219 | 219.1 | 219 | 178 | 178 |
| 200×150 | 8×6 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200×125 | 8×5 | 219.1 | 219 | 141.4 | 133 | 178 | 162 |
| 200×100 | 8×4 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200×90 | 8×3.1/2 | 219.1 | ∙ | 101.6 | ∙ | 178 | 152 |
| 250×250 | 10 × 10 | 273.0 | 273 | 273.0 | 273 | 216 | 216 |
| 250×200 | 10x8 | 273.0 | 273 | 219.1 | 219 | 216 | 203 |
| 250×150 | 10x6 | 273.0 | 273 | 168.3 | 159 | 216 | 194 |
| 250×125 | 10x5 | 273.0 | 273 | 141.3 | 133 | 216 | 191 |
| 250×100 | 10x4 | 273.0 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300 | 12x12 | 323.9 | 325 | 323.9 | 325 | 254 | 254 |
| 300×250 | 12x10 | 323.9 | 325 | 273.0 | 273 | 254 | 241 |
| 300×200 | 12x8 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×150 | 12x6 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×125 | 12x5 | 323.9 | 325 | 141.3 | 133 | 254 | 216 |
| 350×350 | 14x14 | 355.6 | 377 | 355.6 | 377 | 279 | 279 |
| 350×300 | 14x12 | 355.6 | 377 | 323.9 | 325 | 279 | 270 |
| 350×250 | 14x10 | 355.6 | 377 | 273.0 | 273 | 279 | 257 |
| 350×200 | 14x8 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×150 | 14x6 | 355.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400 × 400 | 16x16 | 406.4 | 426 | 406.4 | 426 | 305 | 305 |
| 400×350 | 16x14 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×300 | 16x12 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400×250 | 16x10 | 406.4 | 426 | 273.0 | 273 | 305 | 283 |
| 400×200 | 16x8 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×150 | 16x6 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450 | 18×18 | 457 | 480 | 457 | 480 | 343 | 343 |
| 450×400 | 18x16 | 457 | 480 | 406.4 | 426 | 343 | 330 |
| 450×350 | 18x14 | 457 | 480 | 355.6 | 377 | 343 | 330 |
| 450×300 | 18x12 | 457 | 480 | 323.9 | 325 | 343 | 321 |
| 450×250 | 18x10 | 457 | 480 | 273.0 | 273 | 343 | 308 |
| 450×200 | 18x8 | 457 | 480 | 219.1 | 219 | 343 | 298 |
| 500×500 | 20x20 | 508 | 530 | 508 | 530 | 381 | 381 |
| 500×450 | 20x20 | 508 | 530 | 457 | 480 | 381 | 368 |
| 500×400 | 20x20 | 508 | 530 | 406.4 | 426 | 381 | 356 |
| 500×350 | 20x20 | 508 | 530 | 355.6 | 377 | 381 | 356 |
| 500×300 | 20x20 | 508 | 530 | 323.9 | 325 | 381 | 346 |
| 500×250 | 20x20 | 508 | 530 | 273.0 | 273 | 381 | 333 |
| 500×200 | 20x20 | 508 | 530 | 219.1 | 219 | 381 | 324 |
ASME B16.9 부트웰드 크로스 사용 가능한 유형
| 엉덩이 같은 십자 | 부트 웰드 절감 크로스 피팅 |
| 십자 장착물 을 줄이는 것 | 철강 축소 횡단 파이프 핑팅 |
| ASME B16.9 불균형 십자 | 고품질의 불균형 크로스 |
| 엉덩이 직선 십자 | 부트 웰드 줄이는 가로 파이프 피팅 |
| ANSI B16.9 부트웰드 크로스 | ASME B16.28 부트웰드 파이프 크로스 |
| 부트웰드 횡단 파이프 피팅 | 배트웰드 바레드 크로스 |
| 동등한 크로스 피팅 | 크로스 피팅 |
| 엉덩이 축소 십자 | 엉덩이 횡단 부착 |
부트웰드 파이프 크로스 가격 목록
ASME B16.9 Buttweld 같은 크로스
FOB 가격: US $0.5-6 / 조각
Buttweld sch40 불균형 크로스
FOB 가격: US $1.2-2500 / 조각
같은 크로스 피팅
FOB 가격: US$ 1-5000 / 조각
ASME B16.9 부트웰드 줄이는 십자
FOB 가격: US $ 0.11-999 / 조각
ASME B16.9 부트웨일드 줄기 횡단 파이프 피팅
FOB 가격: US $ 0.2-50 / 조각
배트웰드 바레드 크로스
FOB 가격: US $ 0.2-500 / 조각
동등한 크로스
FOB 가격: US $ 0.11-1 / 조각
