최고 품질 C70600 90/10 70/30 ANSI B16.9 크로스 파이프 고정 직선 2 "SCH40-160 Buttweld

  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
원래 장소 중국
브랜드 이름 TOBO
인증 SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
모델 번호 구리 니켈 C70600

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
제품 이름 구리 니켈 파이프 크로스 물질 등급 C70600
크기 맞춤형 적용 온수기
종류 같으세요 표면 과부하 변형
처리 어닐링됩니다
메시지를 남겨주세요
제품 설명

최고 품질 C70600 90/10 70/30 ANSI B16.9 크로스 파이프 고정 직선 2 "SCH40-160 Buttweld

빗자루, 빗자루 줄이는 빗자루, 파이프 크로스 가격, 빗자루 빗자루 빗자루 빗자루 공급자, 인도

마르셀 파이핑은 최고 제조업체입니다asme b16.9 크로스일반적으로 4면 파이프 피팅으로 알려져 있습니다. 크로스 티는 일반적으로 온도 변화로 파이프에 높은 스트레스를 발생시킵니다. 왜냐하면 그들은 4 개의 연결 포인트의 중심에 있기 때문입니다.티는 십자보다 더 안정적입니다., tee는 세 다리 의자처럼 행동하고, 십자가는 네 다리 의자처럼 행동합니다.

우수한 전문가들로 구성된 팀으로파이프 크로스두 가지 종류로, 곧게 가로와 줄인 가로, 모양과 차원의 전체 범위에서.우리는 스테인리스 스틸 크로스 티와 합금 스틸 크로스 티의 선도적인 공급 업체입니다 국내 고객과 석유와 가스와 같은 다양한 산업의 국제 고객에게석유화학, 발전, 의약품, 종이 제조, 천연가스 산업 및 화학 공장. 크로스는 교차 파이프의 환로로 많은 응용 분야에서 사용됩니다.

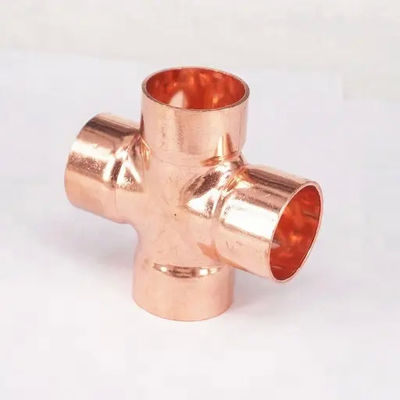

최고 품질 C70600 90/10 70/30 ANSI B16.9 크로스 파이프 고정 직선 2 "SCH40-160 Buttweld 0

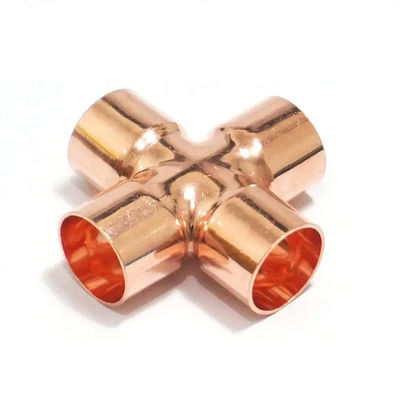

최고 품질 C70600 90/10 70/30 ANSI B16.9 크로스 파이프 고정 직선 2 "SCH40-160 Buttweld 1
주식주자 Butt 웰드 같은 십자, 파이프 십자 장착, 줄이는 십자 파이프 장착, 직선 십자 ASME B16.9 지연

우리의 제공되는 동등 크로스, 감소 크로스 및 측면 크로스 특수 등급 크로스는 광범위하게 많은 산업에 공급됩니다.화학 물질의약품, 제조업.

우리의 고객 사양과 요구 사항에 따라 우리는 제조하고 202, 304/304L, 904L, 316/316L, 듀플렉스 2205을 포함하여 다양한 등급의 직선 크로스 및 줄인 크로스를 제공 할 수 있습니다.합금 20, 쿠프로 니켈, 모넬 알로이 400, 인코넬 알로이 625, 인코넬 알로이 600, 하스텔로이 알로이 C276, 또한 다양한 알루미늄 등급.

Buttweld 불평등 십자, Buttweld 평등 십자 핑크, 평등 십자 공식을, 십자 파이프 핑크 정의, 직선 핑크, 평등 십자 무게 계산기,인도의 직교 파이프 피팅 딜러

ANSI/ASME B16.9 Buttweld 파이프 크로스 사양

크기 ASME/ANSI B169, ASME B16.28, MSS-SP-43
외부 지름 동등한 크로스 (1/2′′?? 24′′), ERW / Buttweld 동등한 크로스 ((1/2′′?? 48′′), 감소 크로스 (1/2′′?? 24′′), ERW / Buttweld 감소 크로스 ((1/2′′?? 48′′)
종류 동등 한 십자, 감소 한 십자
벽 두께 3mm 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
부가가치 서비스 핫 디프 젤바니징, 에포시 및 FBE 코팅, 전기 롤링, 모래 블래스팅, 스레딩, 솔더링
생산 등급 스테인리스 스틸, 합금 스틸, 듀플렉스, 니켈 합금, 저온 스틸, 탄소 스틸, 쿠프로 니켈

부트웰드 파이프 크로스, 퀄 크로스, 리듀싱 크로스 제조 표준

ASME: ANSI B169, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 (ASME SA403) 정제된 오스텐이틱 스테인리스 스틸 파이프 피팅에 대한 표준 사양
ASME B169 공장에서 만든 굽은 류물 부속물
ASME B1625 엉덩이 용접 끝
ASME B1628 가공 철근 단선 팔꿈치 및 부트 웰딩 반환
MSS SP-43 낮은 압력, 부식 저항 용품용 가공 및 가공된 바트 제압 부착재

부트웰드 파이프 크로스 재료 등급

스테인리스 스틸 ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
탄소 강철 ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 및 WPHY 70.
저온 탄소 강철 ASTM A420 WPL3, A420 WPL6
합금강 ASTM/ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
듀플렉스 스틸 ASTM A 815, ASME SA 815 UNS NO S31803, S32205.4462
니켈 합금 ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601)UNS 6625 (INCONEL 625)UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 BUTTWELD 같은 가로 차원

엉덩이 횡단 차트

Pipe Cross Dimensions
소명 파이프 크기 (NPS) DN 베벨의 바깥 지름 중앙에서 끝까지
실행.C 매출장 M[고시 1 및 2]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

다른 표시가 없으면 크기는 밀리미터입니다.t) 는 고객에 의해 지정되어야 합니다.

엉덩이의 크기를 줄이는 횡단

Reducing Tee Dimensions

명목 지름 외부 지름 중앙 에서 끝 까지
D1 D2
DN NPS A 시리즈 시리즈 B A 시리즈 시리즈 B C M
15x15 1/2 × 1/2 21.3 18 21.3 18 25 25
15x10 1/2 × 3/8 21.3 18 17.3 14 25 25
15x8 1/2 × 1/4 21.3 18 13.7 10 25 25
20x20 3/4×3/4 26.9 25 26.9 25 29 29
20x15 3/4 × 1/2 26.9 25 21.3 18 29 29
20x10 3/4 × 3/8 26.9 25 17.3 14 29 29
25×25 1x1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25x15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32x15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50x50 2x2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2x1 60.3 57 33.7 32 64 51
50x20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3x3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3x2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 ∙ 101.6 ∙ 95 95
90×80 3.1/2×3 101.6 ∙ 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 ∙ 73.0 76 95 89
90×50 3.1/2×2 101.6 ∙ 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 ∙ 48.3 45 95 79
100 × 100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 ∙ 105 102
100×80 4x3 114.3 108 88.9 89 105 98
100×65 4 × 2.1/2 114.3 108 73.0 76 105 95
100×50 4x2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5x5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 ∙ 101.6 ∙ 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×21.2 141.3 133 73.0 76 124 108
125×50 5x2 141.3 133 60.3 57 124 105
150×150 6x6 168.3 159 168.3 159 143 143
150×125 6x5 168.3 159 141.3 133 143 137
150×100 6x4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 ∙ 101.6 ∙ 143 127
150×80 6x3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8x8 219.1 219 219.1 219 178 178
200×150 8x6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 ∙ 101.6 ∙ 178 152
250×250 10 × 10 273.0 273 273.0 273 216 216
250×200 10x8 273.0 273 219.1 219 216 203
250×150 10x6 273.0 273 168.3 159 216 194
250×125 10x5 273.0 273 141.3 133 216 191
250×100 10x4 273.0 273 114.3 108 216 184
300×300 12x12 323.9 325 323.9 325 254 254
300×250 12x10 323.9 325 273.0 273 254 241
300×200 12x8 323.9 325 219.1 219 254 229
300×150 12x6 323.9 325 168.3 159 254 219
300×125 12x5 323.9 325 141.3 133 254 216
350×350 14x14 355.6 377 355.6 377 279 279
350×300 14x12 355.6 377 323.9 325 279 270
350×250 14x10 355.6 377 273.0 273 279 257
350×200 14x8 355.6 377 219.1 219 279 248
350×150 14x6 355.6 377 168.3 159 279 238
400 × 400 16x16 406.4 426 406.4 426 305 305
400×350 16x14 406.4 426 355.6 377 305 305
400×300 16x12 406.4 426 323.9 325 305 295
400×250 16x10 406.4 426 273.0 273 305 283
400×200 16x8 406.4 426 219.1 219 305 273
400×150 16x6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18x16 457 480 406.4 426 343 330
450×350 18x14 457 480 355.6 377 343 330
450×300 18x12 457 480 323.9 325 343 321
450×250 18x10 457 480 273.0 273 343 308
450×200 18x8 457 480 219.1 219 343 298
500×500 20x20 508 530 508 530 381 381
500×450 20x20 508 530 457 480 381 368
500×400 20x20 508 530 406.4 426 381 356
500×350 20x20 508 530 355.6 377 381 356
500×300 20x20 508 530 323.9 325 381 346
500×250 20x20 508 530 273.0 273 381 333
500×200 20x20 508 530 219.1 219 381 324

ASME B16.9 부트웰드 크로스 사용 가능한 유형

엉덩이 같은 십자 부트 웰드 절감 크로스 피팅
십자 장착물 을 줄이는 것 철강 축소 횡단 파이프 핑팅
ASME B16.9 불균형 십자 고품질의 불균형 크로스
엉덩이 직선 십자 부트 웰드 줄이는 가로 파이프 피팅
ANSI B16.9 부트웰드 크로스 ASME B16.28 부트웰드 파이프 크로스
부트웰드 횡단 파이프 피팅 배트웰드 바레드 크로스
동등한 크로스 피팅 크로스 피팅
엉덩이 축소 십자 엉덩이 횡단 부착

부트웰드 파이프 크로스 가격 목록

ASME B16.9 Buttweld 같은 크로스
FOB 가격: US $0.5-6 / 조각

Buttweld sch40 불균형 크로스
FOB 가격: US $1.2-2500 / 조각

같은 크로스 피팅
FOB 가격: US$ 1-5000 / 조각

ASME B16.9 부트웰드 줄이는 십자
FOB 가격: US $ 0.11-999 / 조각

ASME B16.9 부트웨일드 줄기 횡단 파이프 피팅
FOB 가격: US $ 0.2-50 / 조각

배트웰드 바레드 크로스
FOB 가격: US $ 0.2-500 / 조각

동등한 크로스
FOB 가격: US $ 0.11-1 / 조각
